Трассоискатель Сталкер 15-04

Трассоискатель Сталкер 15-04

Надежный и простой прибор для локализации любых токопроводящих коммуникаций с автоматической оценкой глубины, силы тока и привязкой к географическим координатам. Прибор незаменим при обследовании участков местности перед проведением земляных работ.

Области применения трассоискателей: трассоискатели Сталкер могут быть широко использованы при проведении земляных и строительных работ. Расширенные возможности поисковых устройств позволяют оперативно решать с их помощью широкий круг задач, прикладывая к этому минимум усилий.

Отличительные особенности Сталкер “15-04”:

• наличие GPS-выноски подземных трасс с последующим наложением на карту;
• наличие беспроводной связи с ПК;
• оснащение модели ярким дисплеем, работающим при температуре от -30 до + 50 С;
• наличие РАДИО частоты, позволяющей проводить поиск подземных коммуникаций без генератора;
• возможность бесконтактной подачи сигнала от генератора в кабель (частота 33 кГц);
• возможность осуществления писка изоляции как контактным, так и бесконтактным методами;
• оснащение специальным мини-датчиком, с помощью которого можно проводить отбор жил в кабеле или выделение пучка.

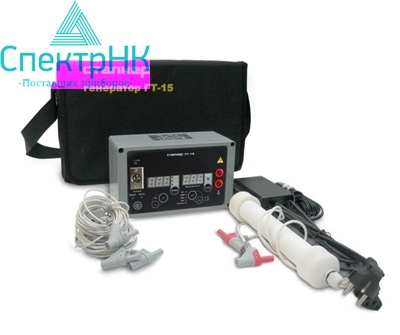

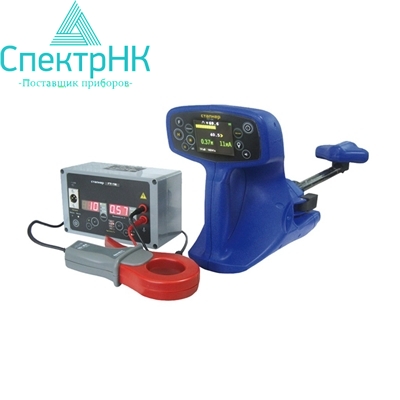

В комплект поставки «Сталкер 15-04» входит генератор ГТ-15 и приемник ПТ-04.

Приемник ПТ-04

РЕЖИМ “ТРАССА” определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно и указание направления тока (от генератора / к генератору); непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты; функция "острый максимум" объединяет точность режима "минимум" и удобство режима "максимум"; поиск на частоте 33 кГц обеспечивает эффективное определение коммуникации при бесконтактной подаче сигнала от генератора "ГТ-15"

РЕЖИМ “ТРАССА-ЗОНД” определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения; отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01)

Приёмник без применения генератора обеспечивает на рабочих частотах:

• «50 Гц» - поиск коммуникаций по наведенным сигналам токов промышленной частоты;
• «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
• «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
• «ЭФИР» - поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.

Комплект поставки

Наименование	Количество
Приёмник «Сталкер» ПТ-04	1
Телефоны головные РЛПА.468627.001	1
Блок питания БПН-А 12-0,5 ЭКМЮ.436230.001 ТУ	1
Батарейный отсек 5*АА РАПМ.436244.003	1
Ремешок нашейный	1

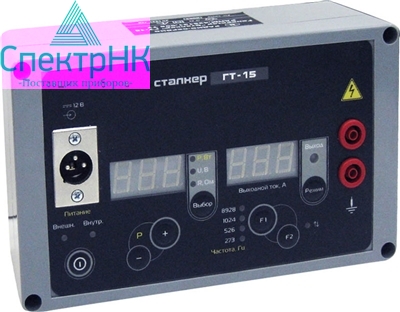

Генератор ГТ-15	1
Руководство по эксплуатации РАПМ.464333.001 РЭ	1
Сумка приёмника	1
Упаковка РАПМ.323229.002 (при отдельной поставке приёмника)	1
Адаптер для датчиков приемника**	1*
Мини-датчик МД-01 РЛПА.411519.001	1*
Датчик контроля изоляции ДКИ-02 РАПМ.411129.001	1*

* По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Трассоискатель Сталкер “75-04”

При проведении современных поисковых работ трассоискатель Сталкер “75-04” находит все большее применение. С его помощью можно обнаруживать всевозможные подземные коммуникации, включая трубопроводы, кабели, различные трассы. Данный трассопоисковый комплект отличается удобством работы и расширенными функциональными возможностями.

Трассоискатель Сталкер “75-04” идеально подходит не только для обнаружения мест расположения кабелей, но и для фиксирования глубины их залегания. При этом отличительной особенностью прибора является то, что он позволяет обнаруживать трассы, расположенные на глубине 10 м при их значительном удалении от места подключения генератора. Кроме этого, используя представленную модель прибора, можно выявлять повреждения, расположенные на изоляции трасс. При работе с трассоискателем Сталкер “75-04” может регулировать выходную мощность генератора в соответствии с задачами поискового процесса. Еще одним отличительным достоинством комплекта является наличие сразу четырех рабочих частот. Это гарантирует проведение комплексного и эффективного поискового контроля.

Нельзя не сказать о возможности дооснащения комплекта различными элементами. Действительно, в зависимости от целей контроля, в стандартную комплектацию прибора могут быть включены, например, контактный или бесконтактный датчики, индукционные клещи, а также мини-датчик. Это откроет перед оператором еще больше возможностей, которые могут быть реализованы при работе с трассоискателем Сталкер “75-04”. В целом, представленная модель относится к наиболее широко известным и применимым трассоискателям среди всей трассопоисковой техники. Его использование гарантирует высокое качество трассопоисковых работ, результаты которых отличаются своей надежностью.

Отличительные особенности Сталкер “75-04”:

• наличие GPS – выноски подземных трасс с последующим наложением на карту;
• возможность поиска подземных коммуникаций, расположенных на глубине до 10 м при удалении на расстояние до 10 км от точки подключения генератора;
• наличие сразу четырех рабочих частот, а также возможность регулировки выходной мощности оператором;
• возможность дополнительной комплектации комплекса индукционными клещами, различного типа датчиками, а также мини-датчиком.

Трассоискатель Сталкер “75-02М”

Широко распространен сегодня трассоискатель Сталкер “75-02М”. Представленная модель комплекта отлично подходит для проведения трассопоисковых мероприятий комплексного характера. Используя Сталкер “75-02М”, можно обнаруживать такие подземные коммуникации, как трубопроводы, кабели, всевозможные трассы. Отличительной особенностью прибора является способность находить глубоко залегающие коммуникации, значительно удаленные от места подключения генератора. Это значительно расширяет возможности прибора, а также качество поисковых работ, проводимых с помощью данной модели трассоискателя.

Сталкер “75-02М” позволяет не только эффективно обнаруживать места залегания трасс и кабелей, но и находить повреждения, расположенные на их изоляции. Высокая точность обнаружения дефектов, достигнутая благодаря использованию специальных датчиков, позволяет выявлять даже самые незначительные повреждения, что также является несомненным достоинством устройства.

Нельзя не отметить высокое удобство работы с трассоискателем. Оснащение прибора световой и звуковой индикацией делает его использование еще более комфортным. Возможность использования разных датчиков позволяет значительно расширить круг задач, решаемых с помощью представленного трассоискателя. Помимо этого, благодаря особому конструкторскому исполнению, трассоискатель Сталкер “75-02М” имеет специальный противоударный и влагозащищенный корпус, который позволяет его использовать даже в самых жестких условиях. В целом, работа с представленной моделью трассоискателя гарантирует высокую эффективность поисковых работ, выступает гарантом надежности их результатов. Сталкер “75-02М” активно используется при проведении различных строительных, земляных и прочих работ.

Общие технические характеристики трассоискателей “Сталкер”:

• наличие высокой скорости фильтрации;
• возможность оперативного поиска подземных коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• наличие четырех рабочих частот и регулируемая выходная мощность;
• наличие бесконтактного датчика контроля изоляции ДКИ-Е, который позволяет с высокой точностью определить место повреждения (до 0,25 м);
• наличие датчиков контроля изоляции "А-Рамка" и "ДКИ-02", которые позволяют оперативно обнаруживать повреждения в местах с большой плотностью коммуникаций;
• оснащение оптической и звуковой индикацией;
• питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
• встроенное зарядное устройство с защитой встроенного аккумулятора от избыточного разряда;
• оснащение прибора влагозащищенным, ударопрочным корпусом (IP 42).

Приемник ПТ-02М

• точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо";
• индикация глубины залегания;
• индикация силы тока в коммуникации.

Технические характеристики приёмника ПТ-02М и ПТ-04

Технические характеристики приёмника		ПТ-02М	ПТ-04
Номинальные значения рабочих частот*, Гц	при работе с генератором	273, 526, 1024, 8928	273, 526, 1024, 8928, 32768
	при работе без генератора	50	50 (POWER), 100, 300, 550, 1450, "РАДИО"
Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024, 8928 Гц		1 мкВ, приведенная ко входу приемника	200 мкА к току, протекающему на расстоянии 1 метр
Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц		-	10 мкА к току, протекающему на расстоянии 1 метр
Полоса пропускания для режима «РАДИО»		от 10 кГц до 36 кГц
Полоса пропускания для режима «эфир»		от 48 Гц до 14 кГц
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц	по уровню -3 дБ	9
	по уровню -60 дБ	24
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ		10
Динамический диапазон входных сигналов, дБ		100	120
Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее		200 мкА
Определение тока рабочей частоты в коммуникации		от 10 мА до 10,0 А
Определение глубины залегания коммуникации, м		От 0,10 до 6,00
Определение напряжения рабочей частоты по входу гнезда «ЗОНД»		от 100 мкВ до 1,70 В
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м		± 0,1
Габаритные размеры, мм, не более		720х245х170
Масса, кг, не более		2,4
Диапазон рабочих температур, °С от -30 до +55		от -30 до +55

Гарантия на трассоискатели: 18 месяцев
