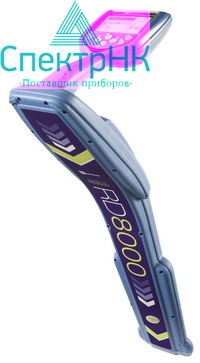

Трассоискатель Radiodetection RD 8000

Описание Radiodetection RD 8000

Быстрое получение точных, надежных и воспроизводимых данных локализации объектов.
В течение 30 лет компания Radiodetection занимается разработкой локаторов кабелей, получив за это время свыше 50 патентов на соответствующие программные и аппаратные средства. Исследования и разработки привели к созданию пакета алгоритмов Centros, которые повышают точность и воспроизводимость измерений и обеспечивают достижение очень высокой чувствительности в полевых условиях. Алгоритмы Centros обеспечивают очень хорошую фильтрацию сигналов и проведение высококачественного анализа, что позволяет непрерывно работать даже в обстановке с очень высоким уровнем шумов электрического характера.

Особенности локаторов RD8000

Локаторы RD8000 являются преемниками локаторов трубопроводов и кабелей RD4000. Локатор RD8000 имеет более высокое быстродействие, точность и надежность, а также предоставляет пользователю ряд уникальных функций. В локаторе используется новейшее запатентованное компанией Radiodetection встроенное ПО, он обеспечивает получение достоверных результатов локации и может применяться практически в любой отрасли промышленности.

Эргономичная конструкция

• Локатор RD8000 на 28 % легче прибора RD4000, масса всего 1,87 кг (включая батарейки)
• 2 батарейки питания, время непрерывной работы 30 часов
• Интервал рабочих температур от -20 до +50 °С.

Динамическая защита от перегрузки

Позволяет использовать локатор на участках с наличием электрических сигналов очень большой амплитуды (электроподстанции, подвесные высоковольтные кабели железной дороги).

Программа SurveyCERT

Локатор RD8000 позволяет сохранять и просматривать до 1000 записей результатов локации. Загрузив эту информацию в миниатюрный КПК или в ПК при использовании связи Bluetooth локатора RD8000, Вы сможете очень быстро просмотреть данные с помощью программы графического воспроизведения SurveyCERT (совместима с Excel). Если ПК/КПК имеет приемник сигналов системы глобального позиционирования GPS, то программа SurveyCERT будет автоматически добавлять к записи отметку времени и координаты положения.

Функция сигнализации StrikeAlert

Предупреждает оператора звуковым сигналом, когда он находится рядом с силовым кабелем, расположенным на небольшой глубине.

Локализация дефектов

Выполняется с помощью А-рамки присоединенной к локатору. Стрелки на экране локатора показывают направление положения дефекта и помогают оператору локализовать его с точностью ±1 м. С помощью А-рамки может выполняться диагностика дефектов оболочки кабелей и труб — от короткого замыкания до сопротивления 2 МОм.

Функция определения направления тока Current Direction (CD)

Это способ выделения искомого кабеля из нескольких параллельно проложенных кабелей с помощью т. н. стрелок CD.

Одновременная работа в двух режимах Power и Radio

Позволяет оператору быстрее выполнять обследование объекта. По тональности звука оператор судит о типе принимаемого сигнала. Возможность измерения глубины залегания кабеля на частоте 50 Гц без включения генератора (режим Power).

Стрелки по направлению к сигналам пикового уровня

функция направляет оператора к осевой линии трубопровода или кабеля путем показа стрелок «влево и вправо» и воспроизведения отличающихся друг от друга тональных сигналов. Чем длиннее стрелка, тем больше расстояние от цели.

Функция «Компас»

Обеспечивает визуальную индикацию направления к кабелю или трубопроводу. С помощью этой функции оператор может легко следовать к заданной линии, а затем корректным образом позиционировать лока¬тор для обеспечения максимальной точности измерения глубины.

Функция TruDepth

глубину автоматически лишь тогда, когда локатор позиционируется корректным образом над целью.

Функция Sidestep

Позволяет оператору дистанционно регулировать частоту передатчика для предотвращения приема нежелательной помехи.

Выбор частоты заказчиком

• Позволяет оператору выбрать уникальную частоту ниже 1 кГц
• 24 активные частоты
• 3 частоты работы с зондами
• 4 частоты для функции CD
• 4 частоты для пассивного режима приема сигнала с измерением глубины залегания Power/Radio CATV/CPS.

Функция eCAL

eCAL — новый метод компании Radiodetection, который позволяет оператору проверять исходную заводскую калибровку локатора RD8000. Это придает оператору уверенность в том, что локатор продолжает функционировать в соответствии с заводской калибровкой. eCAL может формировать и распечатывать сертификат подтверждения в формате Microsoft® Word™ без необходимости возврата локатора в сервисный центр.

Канал iLOC

Канал связи iLOC позволяет оператору дистанционно (до 800 метров) управлять работой генератора (выбор частоты, мощности, включение-выключение). При наличии линии iLOC Вы тратите меньше времени на «ходьбу», и больше на локализацию объектов.

RD8000PXL

является широко используемым в промышленности и имеющим высокие рабочие характеристики локатором кабелей и трубопроводов. Он располагает широким диапазонов активных, пассивных частот и частот работы зонда, в стандартном варианте поставки он имеет также несколько уникальных, задаваемых пользователем при заказе, функций.

RD8000PDL

Это новый наиболее совершенный локатор кабелей и трубопроводов семейства RD8000 имеет широкий диапазон частот и располагает средствами обнаружения дефектов. Он имеет все функции, которыми располагает локатор RD8000PXL, а также более широкий диапазон частот активной и пассивной локации (включая работу по сигналам КТВ и генераторов систем катодной защиты CPS) плюс режимы CD (Current Direction, направление тока) и FF (Fault Find, поиск дефектов).

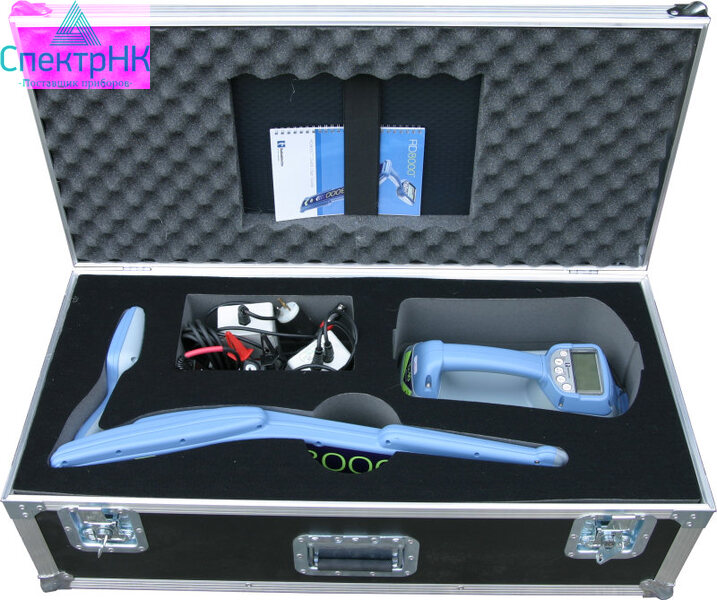

Комплект поставки Radiodetection RD 8000

• Локатор

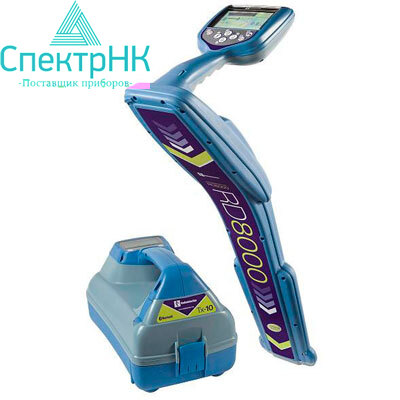

• Генератор TX-10

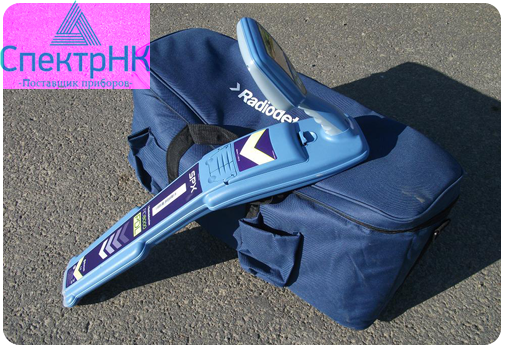

• Сумка для переноски
• Инструкция по эксплуатации на русском языке
• Штырь заземления
• Катушка с проводом для заземления
• Магнит для подключения генератора к металлическим трубам
• Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
• Батареи питания для локатора и генератора

Технические характеристики
