Трассоискатель Radiodetection RD 2000

Описание Radiodetection RD 2000

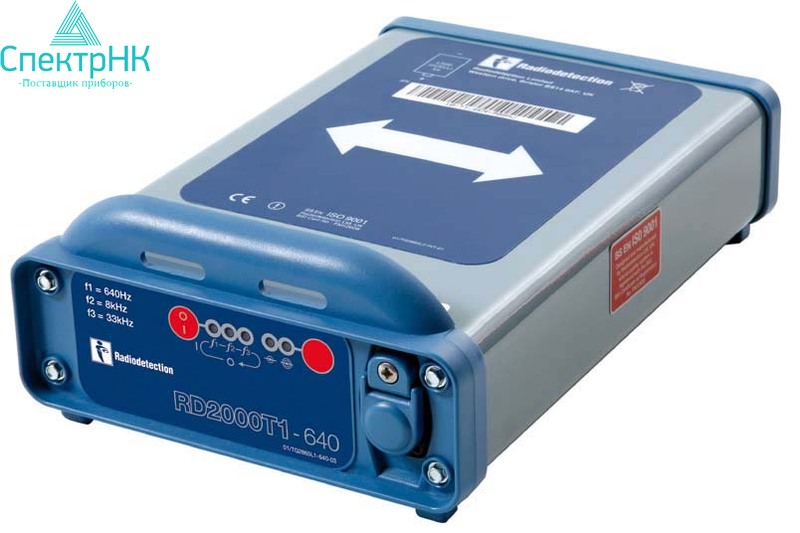

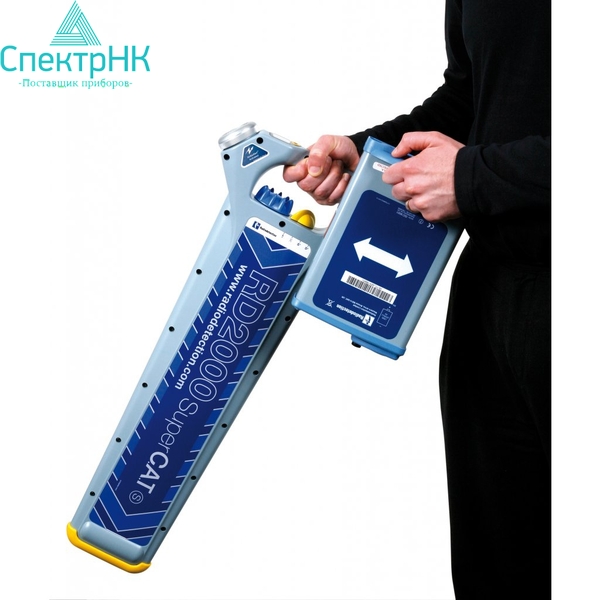

Компания Radiodetection - мировой лидер в области локации подземных коммуникаций - представляет локаторы серии RD2000. Локаторы Radiodetection стали стандартным оборудованием во многих областях промышленности и известны своей высокой надежностью, простотой эксплуатации и технического обслуживания. Локатор RD2000 в комплекте с генератором Т1 разработан с использованием новейших технологий и учетом требований компаний, занимающихся прокладкой и эксплуатацией инженерных сетей. Благодаря этому RD2000 по многим параметрам превосходит известные локаторы. Новая система RD2000 обеспечивает более высокую точность и скорость локации подземных инженерных коммуникаций: газопроводов, силовых и коммуникационных металлических кабелей, оптоволоконных кабелей, водопроводов, канализационных трубопроводов и пр.

Разработчики RD2000 пришли к заключению, что локация с использованием даже 2-х активных частот предоставляет ограниченные возможности. Поэтому в локаторе RD2000 используется 3 активные частоты, обеспечивающие эффективное решение широкого спектра задач локации инженерных коммуникаций при увеличении избирательности поиска. В тех случаях, когда уровень сигнала достаточен, автоматически осуществляется измерение глубины залегания инженерных коммуникаций.

Особенности комплекта RD2000CPS

Функция StrikeAlert

Функция StrikeAlert в режимах работы генератора "Power" и "Active" обеспечивает оповещение пользователя о наличии действующих кабелей и линий инженерных сетей, залегающих на малой глубине.

Качество локации

Одновременное использование звукового сигнала громкоговорителя и электронного индикатора уровня сигнала позволяет предельно точно и максимально быстро определять местоположение подземных коммуникаций
ДИНАМИЧЕСКИЙ ДИАПАЗОН: 120 дБ (при полосе пропускания 10 Гц)
ЧУВСТВИТЕЛЬНОСТЬ: 5x10^-15 Тл (32768 Гц, ширина полосы пропускания 1 Гц).

Усовершенствованный метод обработки сигнала

В локаторах серии RD2000 используются запатентованные компанией Radiodetection, усовершенствованные методы обработки сигналов, что позволяет осуществлять резекцию нежелательных сигналов при работе в зонах, насыщенных помехами.

Реальный звуковой сигнал

Громкоговоритель локатора RD2000 дает «реальный» - не синтезированный звук при обнаружении кабеля или трубопровода. Такой сигнал предоставляет больше информации о типе трассируемой подземной коммуникации и позволяет легко отличать информативный сигнал от фонового шума. Для расширения возможности макси­мально точного обнаружения подземных коммуникаций в различных условиях (любых объектов подземных сетей, с любыми размерами и с любой тополо­гией) компания Radiodetection разра­ботала целую серию локаторов RD2000: ^с^- RD2000S — для точной локации с использованием зонда, картирования и нахождения мест засоров в трубопроводах, выполненных из различных материалов, включая чугун, глину, бетон и пластик.

Батареи питания

В локаторе RD2000 используются всего лишь две батареи типа D, в отличие от других локаторов, в которых используется шесть или даже восемь батарей.

Методы измерения

Прямое подключение

Наиболее эффективный метод для присоединения к клапанам, задвижкам, кабельным жилам или другим доступным точкам искомой линии.

Индукционные клещи

Обеспечивается безопасный подвод сигнала генератора к трубопроводу или кабелю под напряжением диаметром до 76 мм без нарушения работы трубопровода или кабельной линии.

Использование индукции

Обычный способ быстрого подвода сигнала генератора к трубопроводу или кабелю в тех случаях, когда невозможно гальваническое подсоединение или использование индукционных клещей.

CPS

Система катодной защиты используется для предотвращения коррозии металлических трубопроводов. В режиме CPS может быть точно определено местоположение таких труб.

SONDE (опция)

Зонд - автономный передатчик (генератор), подсоединяется к толкателю и вводится в неметалический трубопровод. Это позволяет точно определить трассу прокладки неметаллических труб, глубину, а также положение засора.

Соединители с кабелем под напряжением (опция)

Для подвода сигнала генератора к кабелю под напряжением - наиболее часто применяемый метод локализации уличных систем распределения электроэнергии.

Серия локаторов RD2000

RD2000CPS — для оптимальной локации металлических труб любых размеров и/или топологии, а также для локализации труб с системой катодной защиты.

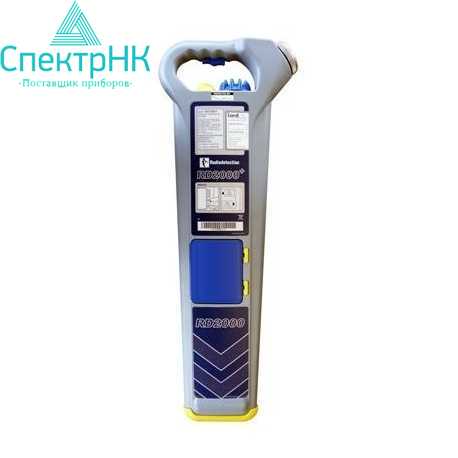

RD2000+ — для высококачественной локации нескольких объектов подземных коммуникаций, одновременно находящихся в данном месте.

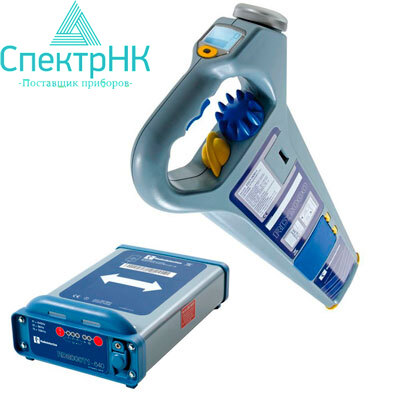

Комплект поставки Radiodetection RD 2000

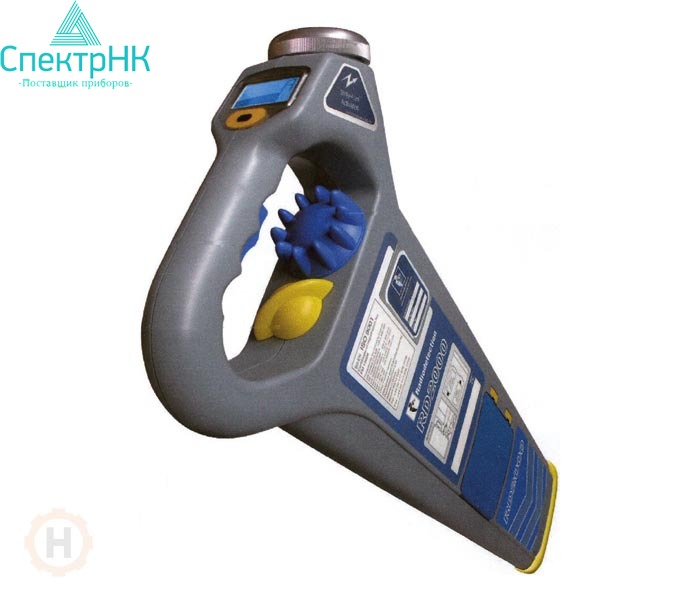

• Трассоискатель RD 2000
• Генератор
• Сумка для переноски
• Инструкция по эксплуатации на русском языке
• Штырь заземления

Технические характеристики
