Трассоискатель Leica DIGICAT 650i

Описание трассоискатель Leica DIGICAT 650i

Трассоискатель Leica DIGICAT 650i ведет поиск подземных проводников, принимая испускаемый ими электромагнитный сигнал. Программное обеспечение Digicat анализирует данные и представляет их в визуальном и звуковом виде (позволяя оценить, в каком направлении расположен объект). Маркируют положение коммуникаций прямо на поверхности земли или при помощи ГИС-устройств (для связи с ними имеется Bluetooth), так что бригада, выполняющая земляные работы может оперативно скорректировать свои планы. Система DigiSystem может использоваться для поиска действующих (находящихся под напряжением) силовых кабелей, металлических объектов, отражающих сигналы, а также для трассировки пластиковых труб, дренажных каналов и других неметаллических коммуникаций. Трассопоисковая система DigiSystem легко адаптируется под решение любых задач, благодаря широкому выбору аксессуаров и модельному ряду.

Главное новшество системы и отличие от предыдущих моделей – возможность соединения с локатором по Bluetooth (в каждой модели) для передачи ASCII-файла, содержащего данные о номере точки и глубине залегании коммуникации в этой точке на устройства, поддерживающие прием таких файлов (компьютеры, планшетники, смартфоны, контроллеры GPS). Также новшеством является возможность накапливания данных внутри устройства для последующей передачи на другие интерфейсы.

Трассоискатель Leica DIGICAT 650i работает в 5 режимах :
    AutoMode — уникальный режим обнаружения, который сочетает в себе режимы поиска силовых и сигнальных коммуникаций, обеспечивая более полный режим слежения, делая поиск проще и безопаснее;
    Режим 33 kHz — обнаруживает коммуникации с сигналом от генератора Digitex;
    Режим 8 kHz соответственно, обнаруживает коммуникации с сигналом от генератора на частоте 8 kHz;
    Radio Mode — обнаружение сигналы излучаемые различными источниками. Эти сигналы проходят через землю и повторно излучаются закопанными металлическими кабелями и трубами;
    Power Mode — обнаружение силовых сигналов, излучаемых коммуникациями под напряжением.

Характеристики

• Обработка цифрового сигнала — надежное и безошибочное определение объекта
• Легок в использовании — требует минимальную подготовку
• Всегда начинает работу в режиме максимальной чувствительности — что гарантирует безопасность условий работы оператора
• Опасная Зона — функция, указывающая наличие мелких силовых коммуникаций (в радиусе примерно 30 см) для предупреждения возрастающего риска
• Модель Digicat 650i обладает дополнительной способностью фиксации глубины коммуникации
• Высококонтрастный цифровой дисплей со встроенным световым сенсором и автоматическим включением подсветки

Преимущества

• Проста в использовании
• Оценка глубины залегания до 3 м, поиск до 7м
• Цифровая обработка сигнала
• Точность и минимальное время освоения
• Контрастный ЖК дисплей с подстройкой и безошибочный поиск в условиях строительной площадки
• Высокая прочность, водонепроницаемость
• Безопасные условия работы (предупреждает об опасной зоне)
• Автоматическая настройка - предназначен для работы в самых суровых условиях
• Самотестирование при включении
• Визуальное и звуковое оповещение о готовности к работе

Программное обеспечение Digicat обрабатывает эти сигналы и обеспечивают оператору звуковое и визуальное отображение информации о положении, глубине залегания и направлении проложения коммуникаций. Программное обеспечение Digicat анализирует данные и представляет их в визуальном и звуковом виде (позволяя оценить, в каком направлении расположен объект). Маркируют положение коммуникаций прямо на поверхности земли или при помощи ГИС-устройств (для моделей Digicat с функционалом Bluetooth), так что бригада, выполняющая земляные работы может оперативно скорректировать свои планы.

Простая и удобная в работе – эта система позволяет избежать повреждений объектов, расположенных под землей и как следствие, сократить финансовые расходы и потери рабочего времени. Система DigiSystem может использоваться для поиска действующих (находящихся под напряжением) силовых кабелей, металлических объектов, отражающих сигналы, а также для трассировки пластиковых труб, дренажных каналов и других неметаллических коммуникаций. Трассопоисковая система DigiSystem легко адаптируется под решение любых задач, благодаря широкому выбору аксессуаров и модельному ряду.

Виды подземных коммуникаций

• Самотечные трубопроводы (канализация, ливневая канализация, дренаж). Строятся из железобетонных, асбестоцементных и керамических труб.
• Напорные трубопроводы транспортируют под давлением жидкостные и газовые продукты (водопровод, газопровод, теплофикация и др.). Сооружаются из стальных труб.
• Кабельные сети (силовые кабели высокого и низкого напряжения - электротранспорт, а также телефонная связь, радиовещание, сигнализация – слаботочные линии). Прокладывают в блоках из бетонных, асбестоцементных и других труб, иногда по дну траншеи.

Два способа поиска - пассивный и активный

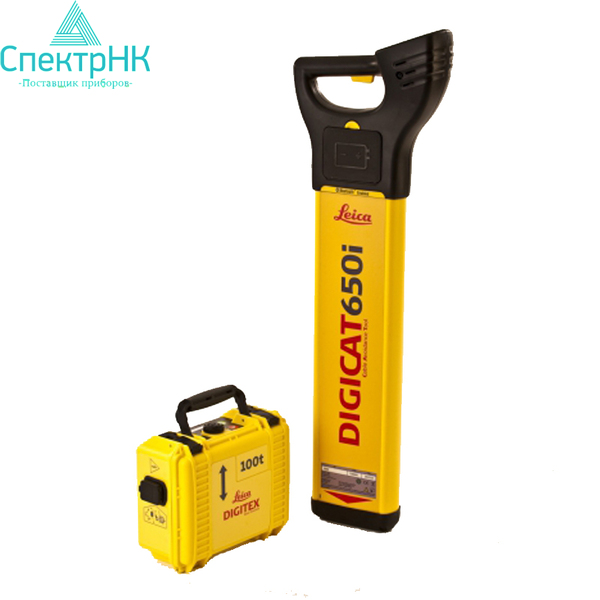

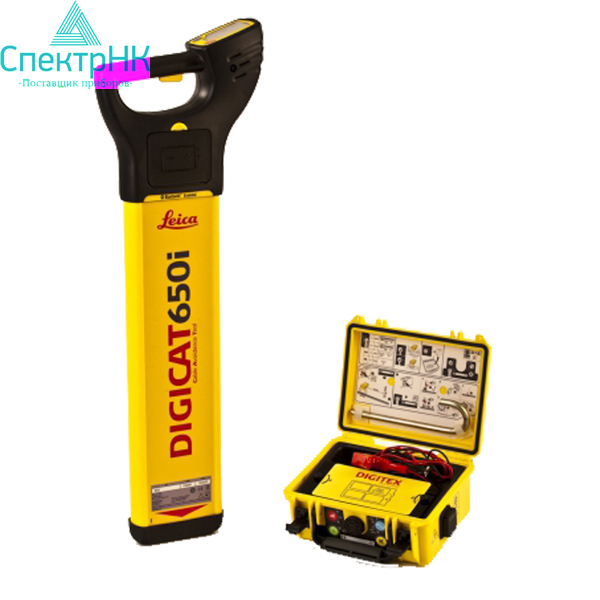

При пассивном (способ наведенных токов) способе с помощью трубокабелеискателя (Digicat 500i, 550i) обнаруживается переменное магнитное поле, существующее вокруг токонесущих кабелей. Обнаруживаются электрокабели и металлические трубы неглубокого заложения. Особенно на застроенных территориях где много блуждающих токов. При активном способе вокруг отыскиваемых подземных коммуникаций создается искусственное магнитное поле. Для этого кроме трубокабелеискателя необходим генератор электромагнитного поля звуковой частоты (DIGITEX 8/33).

При использовании генератора два способа: контактный и бесконтактный

1.Контактный. Генератор в удобном месте подключается к искомой коммуникации непосредственно. На расстоянии 8-10 метров перпендикулярно коммуникации генератор заземляют. Вокруг коммуникации – поле, которое улавливается трубокабелеискателем.

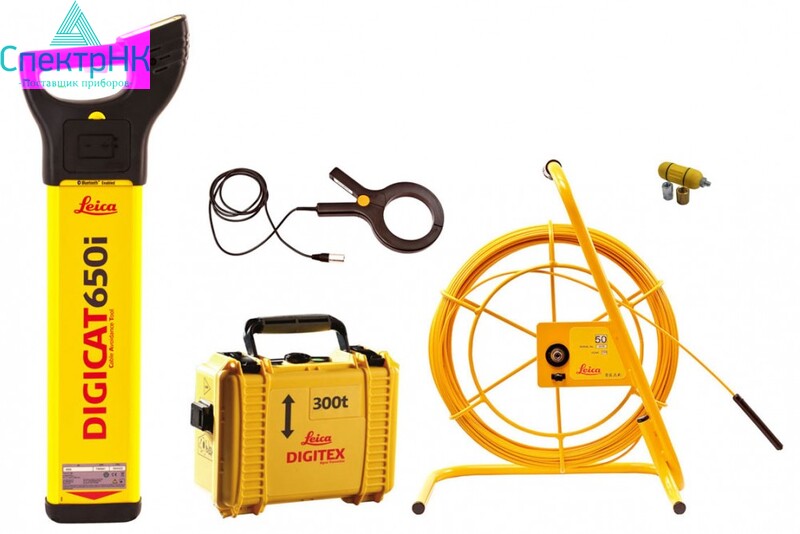

2.Бесконтактный. Когда подключение генератора к трубопроводам и кабелям невозможно или нежелательно. Генератор заземляют в двух точках, создавая вокруг коммуникации поле. Для поиска используется «отраженная величина» этого поля. Для поиска керамических, пластиковых, бетонных, деревянных других неметаллических коммуникаций используется трассировщик коммуникаций DIGITRACE 30/50/80 с проводом длиной 30, 50 или 80 метров.

Особенности

1. оценка глубины залегания до 3 м,
2. автоматическая настройка : предназначен для работы в самых суровых условиях,
3. простота использования,
4. цифровая обработка сигнала : точный, минимальное время обработки,
5. самотестирование при включении,
6. контрастный ЖК дисплей с подстройкой под и безошибочный поиск в условиях строительной площадки,
7. при запуске входит в  максимальный режим : регулируемая выходная мощность чувствительности,
8. высокая прочность, водонепроницаемость, безопасные условия работы,
9. визуальное и звуковое оповещение о готовности к работе.

Область применения

• поиск подземных коммуникаций:
• Гражданское строительство
• Земельный кадастр
• Промышленное строительство

Комплект поставки трассоискатель Leica DIGICAT 650i

1. Трассоискатель DIGICAT 650i
2. Комплект батарей
3. Инструкция на русском языке
