Трассоискатель ИКкт-300

Гарантия производителя
Доставка по Казахстану	Артикул: s02263

Цену уточните у менеджера

Запросить КП Консультация

Трассоискатель ИКкт-300

Трассоискатель относится к классу индикаторов и предназначен для определения индукционным методом местоположения энергосиловых кабелей без вскрытия грунта, трасс металлических трубопроводов различного назначения.

Трассоискатель ИКкт-300 имеет два режима работы:

бесконтактный — определение местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
контактный – определение местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к определяемому трубопроводу (кабелю).

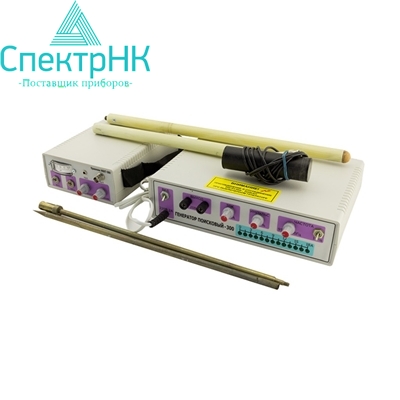

Устройство состоит из генератора и приемника.

Технические характеристики

Основные технические данные трассоискателя

Дальность поиска	до 3 км
Точность поиска подземных коммуникаций от глубины залегания коммуникаций	5%
Габариты упакованного в футляр изделия, мм	200х350х460мм
Вес упакованного в футляр изделия, не более, кг	6,5

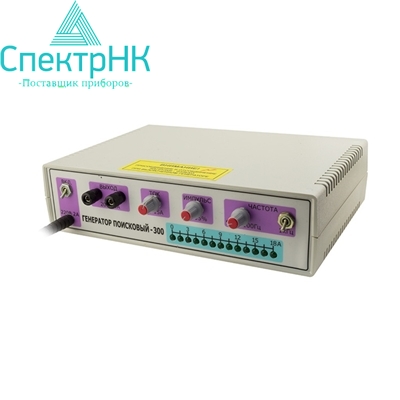

Основные технические данные генератора

1.	Питание генератора осуществляется от сети переменного тока	напряжением 220±20В; частотой 50 - 60Гц
2.	Выходное напряжение на нагрузке 10 Ом составляет, не менее, В	20
3.	Максимальный ток в нагрузке в диапазоне, А	от 0,15 до 15
4.	Частота генератора имеет два значения:
	фиксированная частота, Гц	1000±2
	регулируемая частота, Гц	от 950 до 1100
5.	Генератор, выходное напряжение которого представляет собой разнополярные прямоугольные импульсы, обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом, сек	1±0,1
6.	Заполнение модулирующих импульсов напряжением сигнальной частоты плавно регулируется в диапазоне	от 5% до 95%
7.	Генератор может работать на омическую нагрузку сопротивлением	от нуля (короткое замыкание) до бесконечности (холостой ход)
8.	Габаритные размеры корпуса генератора, мм, не более	260х236х69
9.	Масса генератора, кг, не более	1
10.	Генератор сохраняет работоспособность при воздействии рабочих температур и относительной влажности	от минус 20 до 40°С; 98% при 20°С

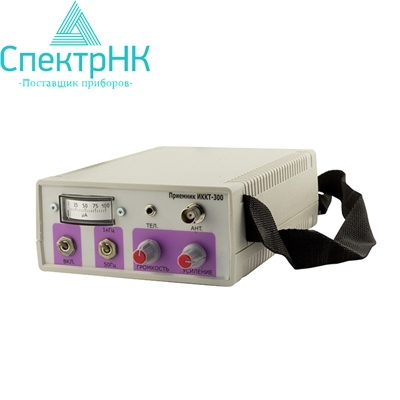

Основные технические данные приемника

1.	Напряжение питания приемника от трех элементов питания (АА), В	от 3,3 до 5
2.	Средний ток потребления приемника, не более, мА	6
3.	Габаритные размеры, не более, мм	137х206х66
4.	Масса, не более, кг	0,5
5.	Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее:
6.	на частоте 50 Гц	100
7.	на частоте 1000 Гц	50
8.	Центральная частота полосы пропускания приемника в активном режиме, Гц	1000±50
9.	Ширина полосы пропускания приемника на уровне 0,7 от максимума на центральной частоте 1000Гц, не более, Гц	70
10.	Центральная частота полосы пропускания приемника в пассивном режиме, Гц	50±1
11.	Ширина полосы пропускания приемника на уровне 0,7 относительно центральной частоты 50Гц, не более, Гц	5
12.	Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, не менее, ч	100
13.	Прибор сохраняет работоспособность при воздействии рабочих температур, оС	от -20 до +40
14.	Допустимая относительная влажность воздуха (при 20оС)	98%

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
