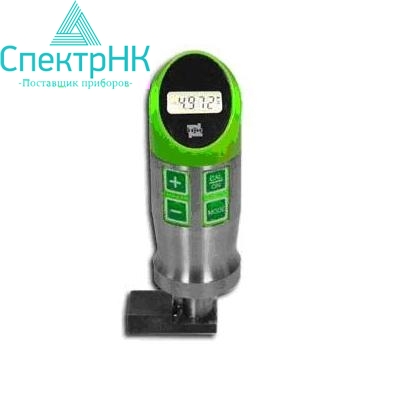

Толщиномер ультразвуковой TIME2260

Толщиномер ультразвуковой TIME2260

Принцип действия толщиномера основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля с использованием продольных объемных ультразвуковых волн. Излучаемый пьезоэлектрическим преобразователем (ПЭП) ультразвуковой импульс проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную часть ПЭП. Измерение времени задержки принимаемого толщиномером ультразвукового импульса относительно излученного обеспечивает определение толщины объекта (при известной скорости распространения звука в нем) или скорости звука (при известной толщине образца). Толщиномер TIME2260 оснащен микрокомпьютером, который анализирует, обрабатывает и отображает текущие данные.

TIME2260  имеет широкий диапазон измерений и отвечает за высокую точность.

Особенности:

• Мини-толщиномер со встроенным преобразователем (5МГц)
• Подходит для любых металлических и неметаллических материалов, через которые проходит ультразвук
• Высокое разрешение (0.001 мм)
• Измерение скорости звука при известной толщине образца

Дополнительно

Миниатюрный прибор для определения толщины изделий из металла – толщиномер ультразвуковой TIME2260. Применяется в целях неразрушающего контроля на производстве, в метрологических лабораториях и стандартизационных центрах.

Толщиномер ультразвуковой TIME2260 реализует ультразвуковой эхо-контактный принцип при помощи объемного ультразвука. Встроенный пьезоэлектрический преобразователь излучает волны ультразвука, которые проходят через исследуемый объект и возвращаются в место излучения. Данные о времени, затраченном на прохождение ультразвуковыми волнами через объект, регистрируются чувствительным датчиком и передаются в блок обработки. Здесь они преобразуются в цифровые значения, показывающие толщину в миллиметрах (при условии, что известна скорость распространения звука). Также с помощью этого миниатюрного устройства можно определить скорость распространения звука в материале, если известна его толщина. Измерения можно проводить в диапазоне от 1,2 до 200 миллиметров (для стали) с точностью до ±0,03 миллиметра и разрешением измерений 0,001 мм. Точность показаний обеспечивает также и автоматическая калибровка нуля. Благодаря компактным размерам и небольшому весу устройство удобно применять как в лабораторных или цеховых, так и в полевых условиях. Длительную автономную работу обеспечивают две батарейки типа АА.

С помощью жидкокристаллического дисплея с подсветкой легко можно увидеть как текущие результаты измерений, так и сохраненные в собственной энергонезависимой памяти устройства. При необходимости можно выбрать нужные единицы измерения – миллиметры или дюймы. Толщиномер ультразвуковой TIME2260 автоматически произведет расчеты и выдаст готовый результат на экране. Работа с устройством возможна в самых суровых условиях: измеряемая поверхность может иметь температуру от -10 до +60 градусов Цельсия, а окружающая среда – от 0 до +40.

Технические характеристики
