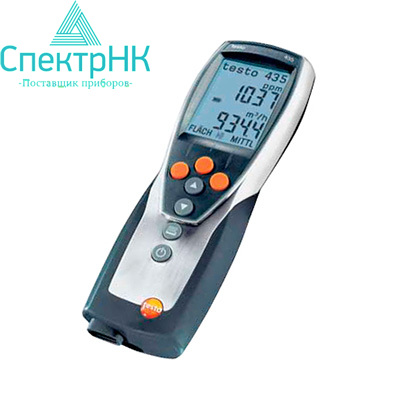

Testo 435-4

Описание многофункционального Testo 435-4

Профессиональный измерительный прибор для оценки качества воздуха в помещениях и окружающей среде, наладке и проверке систем ОВК, отличается эффективностью измерительного процесса. Удобный для пользователя измерительный прибор обладает инженерным решением для выполнения любой задачи и измерения любой скорости потока; оснащен обогреваемыми зондами, крыльчатками и трубкой Пито.
Выбор профилей пользователей, например "измерение в воздуховодах" или "долгосрочное измерение", создает большое удобство для пользователя.
Новый зонд для оценки качества воздуха в помещениях (IAQ) измеряет параметры CO2, относительную влажность и температуру воздуха. В дополнение, может быть подсоединен люкс-зонд и зонд определения уровней комфорта для оценки тяги. Четкий анализ и архивирование помогают документировать данные. Функции измерения температуры и влажности интегрированы в новый обогреваемый зонд. Специальный протокол скорости потока профессионально документирует измерения в воздуховодах. Также возможно подключение дополнительных зондов температуры и влажности. Данные от трех зондов температуры или влажности могут четко отображаться на дисплее прибора.

Особенности

• Память прибора на 10000 измерительных блоков
• ПО для анализа, архивирования и документирования данных на компьютере
• IAQ зонд, зонды для измерения уровня освещенности и турбулентности
• Зонды скорости - крыльчатки и зонды с обогреваемой струной
• Измерение скорости потока с помощью трубок Пито
• Удобное использование, благодаря профилям пользователей
• Testo принтер для документирования данных
• Класс защиты IP 54

Применение

Измерение скорости потока в вентиляционном воздуховоде с помощью термоанемометра и анемометра-крыльчатки

Для измерения скорости потока и объёмного расхода в вентиляционных воздуховодах компания Testo предлагает компактные анемометрические зонды и трубки Пито.

При выборе подходящего зонда или измерительного прибора необходимо учитывать интенсивность потока в вентиляционном воздуховоде. Интенсивность потока можно подразделить на три условных диапазона:

• Низкая скорость потока: 0 - 5 м/с → термоанемометры и зонды температуры (№ заказа – 0635 1535 и 0635 1025)
• Средняя скорость потока: 5 - 40 м/с → лучше всего подходит анемометр-крыльчатка диаметром 16 мм (№ заказа – 0635 9535)
• Высокая скорость потока: 40, 70 и 100 м/с → наиболее подходящими характеристиками обладает трубка Пито (область применения и типы измерений представлены далее по тексту)

Сенсоры скорости потока для измерений в воздуховодах снабжены телескопическими штангами для упрощения использования в крупных воздуховодах. При необходимости наряду с измерением интенсивности потока можно также измерять температуру и влажность с использованием одного и того же зонда. В зависимости от интенсивности потока в воздуховоде выберите зонд температуры, зонд-крыльчатку или трубку Пито.

Измерение на выходе воздуховода

Объёмный расход на входе и выходе любого воздуховода должен соответствовать по расчётам базовым требованиям к экономичности работы системы.

Для измерения объёмного расхода на выходах воздуховодов хорошо подходят анемометры-крыльчатки больших размеров диаметром 100 мм (№ заказа – 0635 9435), поскольку такие анемометры позволяют захватывать большую площадь сечения воздуховода, что, в свою очередь, позволяет определять возмущение потока в области воздухораспределительной решётки (эффект петли).

Для измерения интенсивности оттока/притока в области щелей воздухораспределительной решётки и дисковых клапанов прекрасно подходит воронка для измерения объёмного расхода (№ заказа – 0563 4170) и большой анемометр-крыльчатка диаметром 100 мм № заказа – 0635 9435). Значение общего объёмного расхода регистрируется с помощью воронки без необходимости пересчёта по скорости потока и площади сечения. Это простой метод измерения объемного расхода, позволяющий получить достоверные результаты.

Измерение температуры воздуха и поверхностной температуры

Для комфортного пребывания и повышения производительности труда чрезвычайно важна правильная вентиляция. Наряду с дизайном помещения и личным восприятием также существует и ряд других факторов, создающих приятный микроклимат в помещении. Это воздух в помещении, температура стен, окон, полов и потолков.

Для прибора testo 435 существует целый ряд зондов температуры серии TE. Для определения возможности образования точки росы и плесени прекрасно подходит поверхностный зонд (№ заказа – 0602 0393) и зонд влажности (№ заказа – 0636 1712).

Измерение дифференциального давления на фильтрах

Системы кондиционирования воздуха снабжены фильтрами, предотвращающими попадание грязи из атмосферы в воздух помещений. Необходимо регулярно проверять работоспособность данных фильтров. Для этого измеряется давление на входе и выходе фильтра. Результат – дифференциальное давление. Если разница давления слишком высока, это означает, что фильтр загрязнён и требует замены.

В приборе testo 435-4 имеется встроенный сенсор дифференциального давления, работающий в диапазоне 0 - 25 гПа. Для точности показаний предусмотрена температурная компенсация значения измерения дифференциального давления. Магнитные фиксаторы на задней панели прибора исключают необходимость постоянно держать прибор в руках.

Измерение в вентиляционном воздуховоде с помощью трубки Пито

Соблюдение режима расхода воздуха в вентиляционном воздуховоде чрезвычайно важно для обеспечения надлежащей работы системы вентиляции и кондиционирование воздуха.

Внутренний сенсор дифференциального давления прибора testo 435-3 в сочетании с трубкой Пито, используется для измерений при высокой скорости потока (0 - 64 м/с) и высокой степени загрязнения. На дисплей testo 435-3 одновременно выводятся показания давления, скорости и объёмного расхода. Магнитные фиксаторы на задней панели прибора исключают необходимость постоянно держать прибор в руках.

Измерение интенсивности освещения

Корректная настройка источников света на рабочих местах обеспечивает достаточную освещённость для работников и стимулирует производительность труда. Такое освещение позволяет избежать ошибок, преждевременной усталости от работы в сидячем положении, а также способствует концентрации внимания.

Для измерения и оценки интенсивности освещённости (как естественной, так и искусственной) очень хорошо подходит прибор testo 435-2 с люкс-зондом (№ заказа – 0635 0545).

Измерение турбулентности

Скорость движения воздуха в помещении непосредственным образом влияет на тепловой комфорт. При оценке комфортности вполне можно учитывать уровни турбулентности и сквозняков.

Уровень турбулентности указывает на степень колебания движения и скорость потока воздуха в помещении.

Под интенсивностью сквозняков обычно понимается нежелательное охлаждение тела по причине движения воздуха. Степень интенсивности сквозняка определяется по процентной доле сотрудников, чувствующих себя некомфортно.

Мультинаправленный зонд комфортности (№ заказа – 0628 0109) специально разработан для измерения уровня турбулентности согласно требованиям стандарта, EN 13779, а также для оценки интенсивности сквозняков. В сочетании с прибором testo 435 результаты измерений согласно стандарту, анализируются непосредственно в устройстве.

Измерение коэффициента "U"

При реконструкции или капитальном ремонте зданий очень важно иметь возможность быстро определять потери тепла через окна и стены. Только так можно сократить энергозатраты и связанные с реконструкцией расходы.

Коэффициент "U" – это наиболее важное значение при оценке передачи тепла, например, в старых зданиях, требующих капитального ремонта. Он позволяет оценивать теплогерметичность, например, выявлять утечки и определять даже малейшие движения воздуха в области окон.

Для расчёта коэффициента "U" необходимо 3 значения температуры:

• Внешняя температура
• Температура внутренней поверхности стены
• Температура в помещении

Зонд температуры устанавливается снаружи. Передаёт показания на измерительный прибор внутри помещения. Для измерения температуры поверхности три электрода зонда определения коэффициента "U" закрепляются на стене с помощью пластилина Температура воздуха регистрируется с помощью сенсора, расположенного в разъёме зонда. Прибор testo 435-2 автоматически рассчитывает коэффициент "U" по трём вышеуказанным значениям и выводит показания на дисплей. Преимущество: отсутствие необходимости ручных расчётов + быстрые и точные результаты.

Вкратце, прибор testo 435-2 поддерживает быстрый и точный расчёт коэффициента "U" + измерение значений параметров кондиционирования, вентиляции и качества воздуха в помещениях.

Определение качества воздуха в помещении (CO2)

Низкое качество воздуха по причине высоких концентраций CO2 может вызывать усталость, отсутствие концентрации внимания и даже заболевания. По этой причине для обеспечения надлежащего качества воздуха необходимо принять соответствующие меры во избежание превышения концентрации CO2 свыше 1 000 ппм. Значения концентрации от 700 до 1 500 могут рассматриваться как "эталонные значения".

Для контроля качества воздуха в помещениях лучше всего подходит зонд качества воздуха (№ заказа – 0632 1535). Данный зонд подходит для одновременной регистрации концентраций CO2, температуры, относительной влажности и абсолютного давления.

Измерение CO

Угарный газ (CO) – это газ без цвета, запаха и вкуса, но обладающий высокой токсичностью. Он образуется в результате неполного сгорания веществ с содержанием углерода, таких как уголь, древесина, дизельное топливо, природный газ и пр. в нагревателях и двигателях сгорания. Концентрация CO быстро возрастает, особенно при недостатке кислорода. Это может представлять угрозу здоровью.

Комплект поставки Testo 435-4

• Многофункциональный измерительный прибор testo 435-4;
• Встроенный сенсор для измерения дифференциального давления, с памятью, По для ПК;
• USB-кабелем;
• Заводским протоколом калибровки;
• Батарейки;
