Количественные индикаторы качества QQI Magnaflux CX-230, CX-430 и CX4-230 для магнитопорошкового контроля

Тест-пластины QQI Magnaflux CX-230, CX-430, CX4-230 — тонкие стальные пластины с травлёными искусственными дефектами в виде круга и креста, которые показывают, как ведёт себя магнитное поле на реальной детали. QQI (Quantitative Quality Indicators) применяют для проверки направления поля и его относительной напряжённости, а также для балансировки многонаправленных полей. Глубина надреза — 30 % толщины пластины.

Исполнения

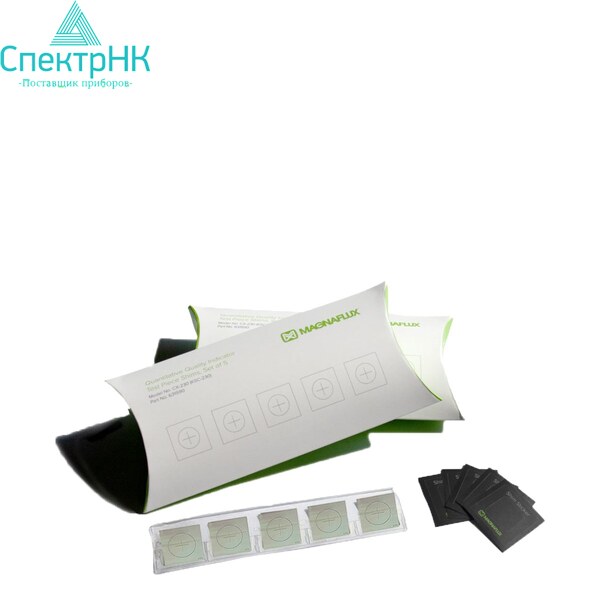

• CX-230 — пластина толщиной 0,05 мм, 5 шт. в упаковке (артикул 631590);
• CX-430 — пластина толщиной 0,10 мм, 5 шт. (631591);
• CX4-230 — четыре узора на одной пластине, 5 шт. (631592).

Сводка по исполнениям — в таблице характеристик.

Как пользоваться

Пластину закрепляют на поверхности контролируемой детали стороной с узором к металлу, намагничивают деталь по рабочей технологии и наносят суспензию или порошок. Если поле достаточно и направлено правильно, на пластине проявляется узор: чётче всего видны участки, перпендикулярные силовым линиям. При многонаправленном намагничивании по полноте узора выравнивают поля разных направлений.

Нормативы

Пластины соответствуют AS 5371 и применяются при контроле по ASME BPVC Section V Article 7, ASTM E709, ASTM E1444 и ASTM E3024. Другие образцы — в разделе стандартных образцов для магнитопорошкового контроля.

QQI CX-230 — это стальная тест-пластина Magnaflux толщиной 0,05 мм с искусственным дефектом глубиной 30 % толщины, применяется для проверки направления и относительной напряжённости поля при магнитопорошковом контроле, соответствует AS 5371.

Вопросы и ответы

Чем CX-230 отличается от CX-430?

Толщиной: 0,05 мм у CX-230 и 0,10 мм у CX-430. Относительная глубина надреза одинакова — 30 % толщины.

Зачем нужна CX4-230?

На ней размещены четыре узора, поэтому одной пластиной удобно оценивать поле при балансировке многонаправленных полей.

Чем QQI отличаются от индикатора Pie Gauge?

Pie Gauge показывает направление поля, а QQI дополнительно позволяют оценить его относительную напряжённость.
