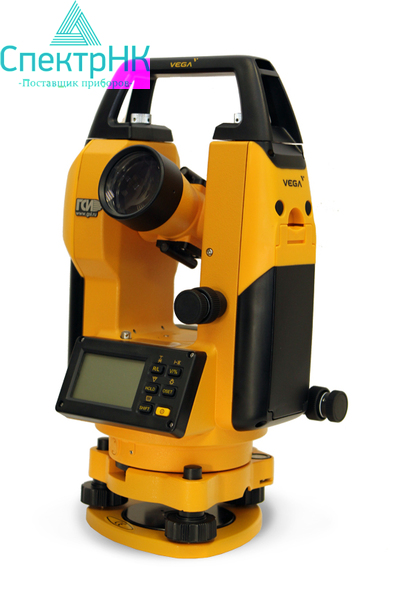

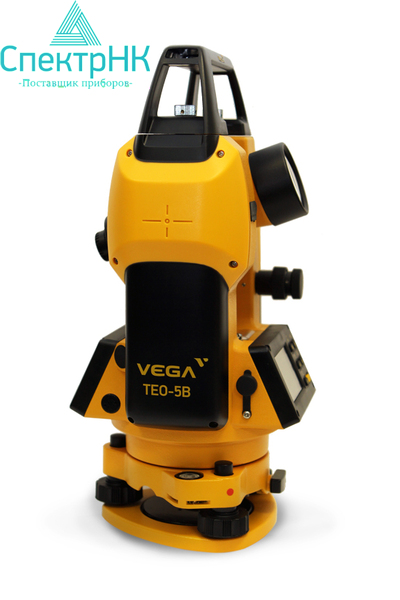

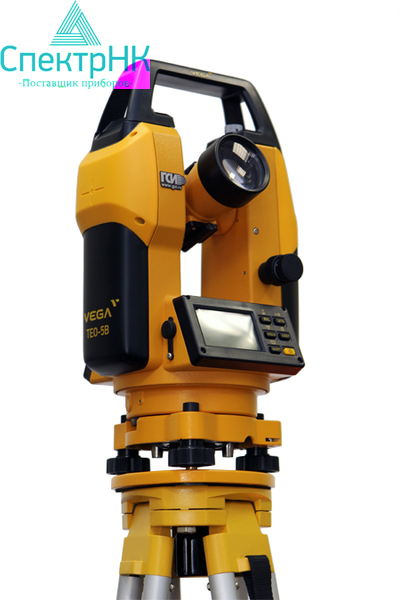

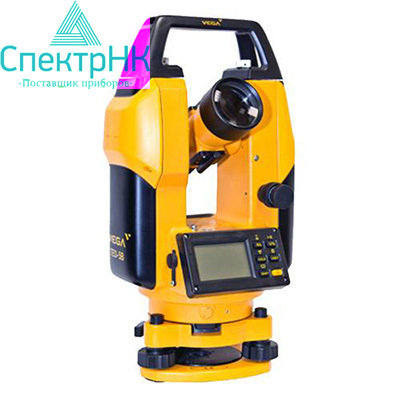

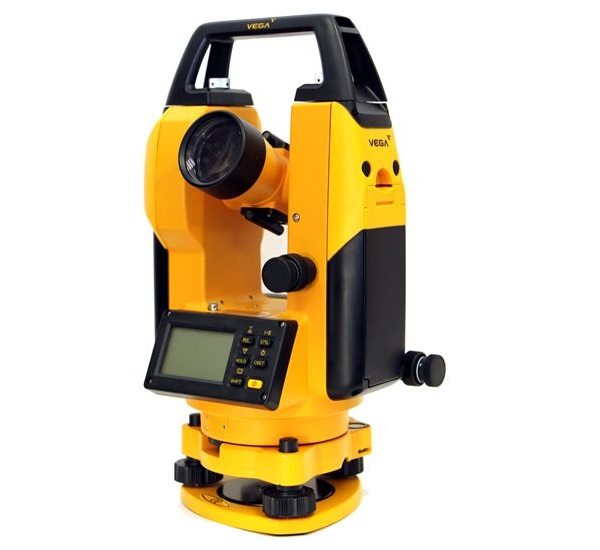

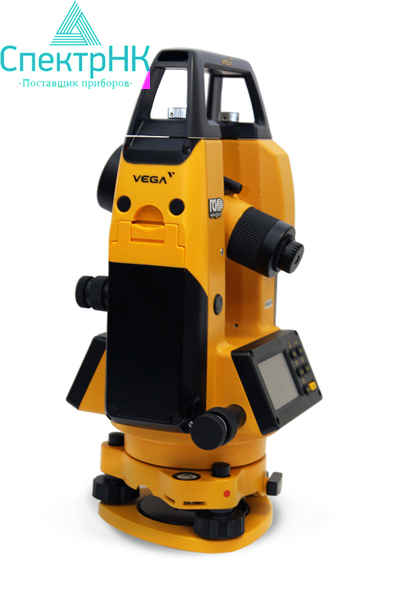

Теодолит Vega Teo 5B

Описание теодолит Vega Teo 5B

Достаточно высокой популярностью при строительстве сложных объектов и при выполнении проектов высокой точности пользуются электронные геодезические теодолиты, удобство эксплуатации которых оценит любой специалист геодезического профиля. Эти инструменты оснащены электронными датчиками, снимающими показания измерений с последующим выводом их результатов на дисплей для пользователя.

Одним из ярких представителей этого класса высокоточных приборов является электронный теодолит Vega Teo 5. Этот инструмент является одной из последних новинок китайского концерна Tianjin Machinery and Electric Equipment, несложный в эксплуатации он давно стал незаменимым на строительных площадках объектов инфраструктуры любой степени сложности и при производстве различных работ:

• при измерении вертикальных и горизонтальных углов с точностью до 5 секунд;
• при построении сети геодезических точек на местности;
• для разбивки и выноса в натуру точек и линий проекта;
• для работ в геодезических сетях сгущения;
• при проведении инженерных и топографических изысканий, а также в военном деле;
• при проведении общестроительных работ;
• и прочих работ, требующих высокой точности, скорости и надежности измерений;

Возможно использование прибора как на поверхности, так и в шахтах.

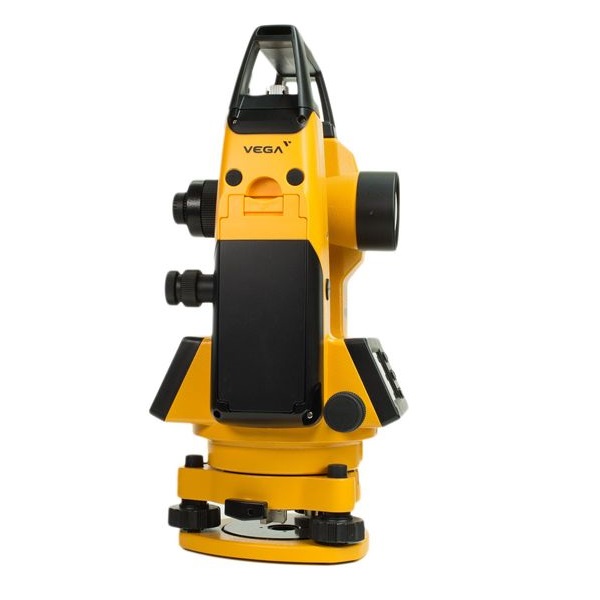

Устройство прибора

Тщательно разработанная отсчетная система гарантирует стабильность и точность результатов, тип центрира — оптический. Предусмотрена установка нулевого значения на исходную позицию с возможностью фиксации отсчета по горизонтальному кругу. Компенсатор конструкцией не предусмотрен, для приведения прибора в рабочее положение (центрирование и горизонтирование) используются круглый и цилиндрический уровни.

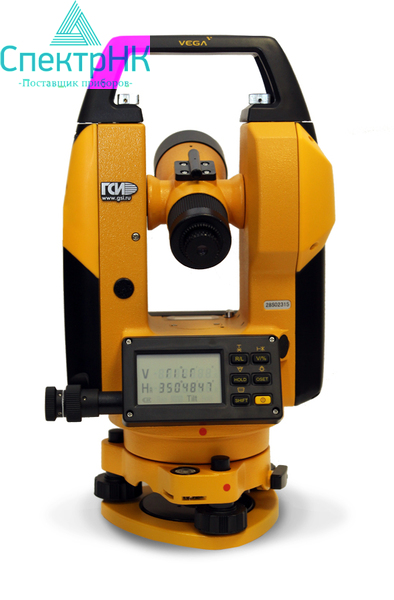

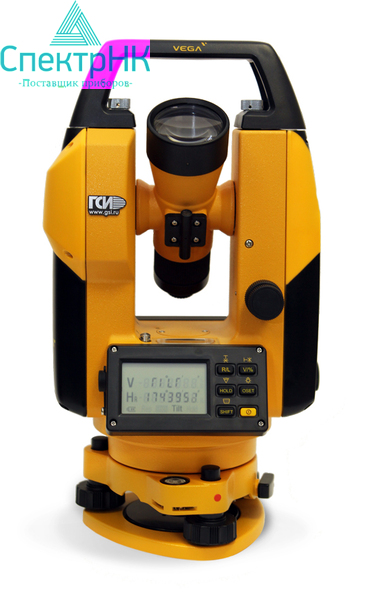

Результаты измерений отображаются на удобных жидкокристаллических дисплеях (по одному на лицевой и обратной стороне корпуса теодолита) высокой четкости и контрастности, подсветка позволяет не прекращать работы и в темное время суток или при недостаточном освещении. Шестиклавишная функциональная клавиатура делают навигацию по пунктам меню и выполнение теодолитом основных функций быстрыми и удобными.

Инструмент обладает экономным режимом электропитания, что способствует длительной продолжительности работы без подзарядки аккумуляторных батарей: время работы от штатной батареи – до 6 часов, от аккумулятора – до 15 часов в зависимости от режима использования теодолита.

Основы эксплуатации и хранения

Как для любого инженерного прибора, для электронно-оптического теодолита этой модели существуют свои правила использования:

1. До выполнения работ допускаются только поверенные инструменты, имеющие свидетельство поверки, проведенной специализированными организациями или органами метрологических служб, имеющими государственную лицензию на проведение такого рода работ. Перед началом выполнения работ настоятельно рекомендуется выполнить доступные для пользователя поверки и возможные для полевых условий настройки.
2. Удобный жидкокристаллический дисплей с подсветкой позволяет продолжать работу в условиях недостаточной освещенности и в темное время суток.
3. Есть возможность крепления винтом под лазерную рулетку типа Leica Disto 5, которая устанавливается на зрительную трубу вместо верхнего визира.
4. Теодолит Vega Teo 5 не обладает внутренней памятью для хранения информационных данных отсчетов, поэтому при его использовании необходимо вести полевой журнал.
5. Несмотря на наличие электронной «начинки» прибор можно использовать и при низких отрицательных температурах, и при высоких положительных, что делает возможным его применение практически в любой климатической зоне. При температурах ниже предусмотренного производителем диапазона может наблюдаться «торможение» жидкокристаллического экрана и быстрая разрядка аккумулятора.
6. В процессе работы совершенно исключены ошибки снятия отсчётов, возможные из-за человеческого фактора при использовании теодолитов других типов (оптических и лазерных): отснятые показатели углов автоматически фиксируются на дисплеях, расположенных по обе стороны корпуса.

Электронно-оптический теодолит Vega Teo 5 является недорогим и надежным решением для эффективного выполнения широкого спектра работ в геодезии, строительстве и инженерии.

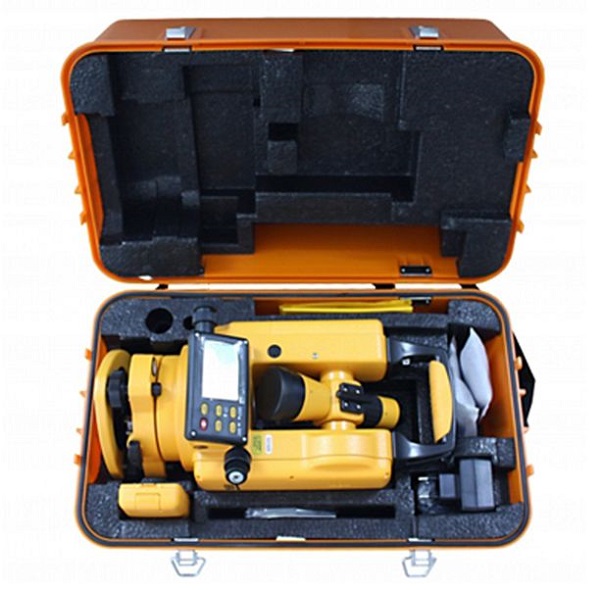

Комплект поставки теодолит Vega Teo 5B

• Электронный теодолит VEGA TEO-5B
• Аккумулятор, зарядное устройство
• Блок для батареек АА
• Инструкция
• Футляр
• Свидетельство о поверке

Производителем заявлен класс защиты корпуса IPx4 – полная защита от пыли и водяных брызг с любого направления

Технические характеристики
