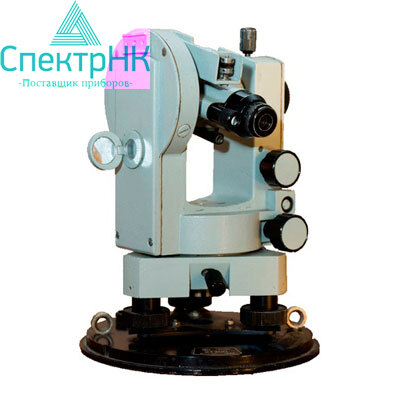

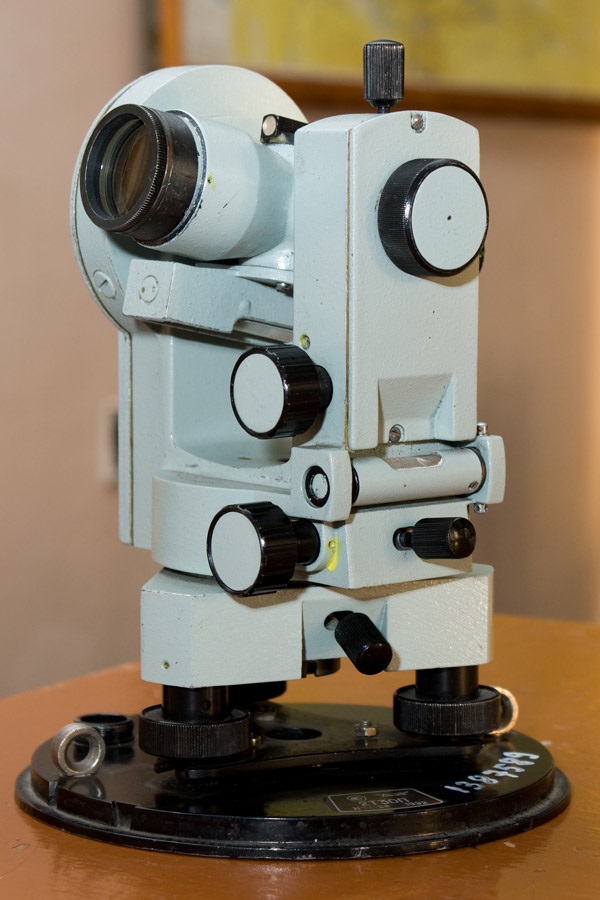

Теодолит УОМЗ 2Т30П

Описание теодолит УОМЗ 2Т30П

Для обязательных в геодезических изысканиях, общестроительных и инженерно-монтажных работах измерений горизонтальных и вертикальных углов оптимально подойдет оптический теодолит 2Т30П производства Уральского завода имени Э.С. Яламова (марка «УОМЗ»).

Помимо основной функции угломерных работ этот инструмент делает возможным:

• определение дистанций с применением нитяного дальномера;
• нивелирование с помощью расположенного на зрительной трубе уровня;
• определение на местности магнитных азимутов с подключением внешней буссоли.



Простота конструкции, удобство эксплуатации и отличная скорость снятия отсчётов делают возможным использование теодолита УОМЗ 2Т30П в различных областях:

• в строительстве производственных зданий и объектов жилой инфраструктуры;
• в сельском хозяйстве и лесном хозяйстве при работе с земляными участками и выполнении теодолитных и тахеометрических ходов;
• в инженерных и геологических изысканиях для работ в сложных полевых условиях экспедиций;
• в прочих работах, не требующих особой точности измерений.

Устройство прибора

Маркировка теодолита «2Т30П» расшифровывается следующим образом:

• «2» — инструмент второго поколения, которое имеет некоторые усовершенствования по сравнению с предыдущим;
• «Т» — теодолит;
• «30» — класс точности, определяющий погрешность в минутах, относит данный теодолит к техническим инструментам, обладающим малой точностью;
• «П» — особое устройство зрительной трубы теодолита дает изображение прямого видения.

Зрительная труба имеет среднее значение увеличения – 20-кратное, изображение прямого типа формируется четкое и контрастное, обеспечивающее большее удобство выполнения работ и максимальный комфорт для зрения обслуживающего специалиста. Расположенный на зрительной трубе уровень позволяет выполнять с помощью инструмента простейшее нивелирование.

Конструкция оснащена шкаловым микроскопом, отсчет в котором ведется по размеченной шкале. Система вертикальной оси – повторительная.

Выполненный из сверхпрочного композитного материала корпус обеспечивает максимальную защиту механизмам теодолита от пылевых загрязнений, влаги, конденсата и прочих неприятных факторов. Для присоединения буссоли с целью определения магнитных азимутов имеется посадочный паз.

Ёмкий диапазон возможных для корректной работы теодолита температур, в также отсутствие в конструкции инструмента электронных элементов позволяет использовать эту модель в различных климатических зонах и при разных погодных условиях, даже критически низкие температуры не страшны надежному и согласованному устройству.

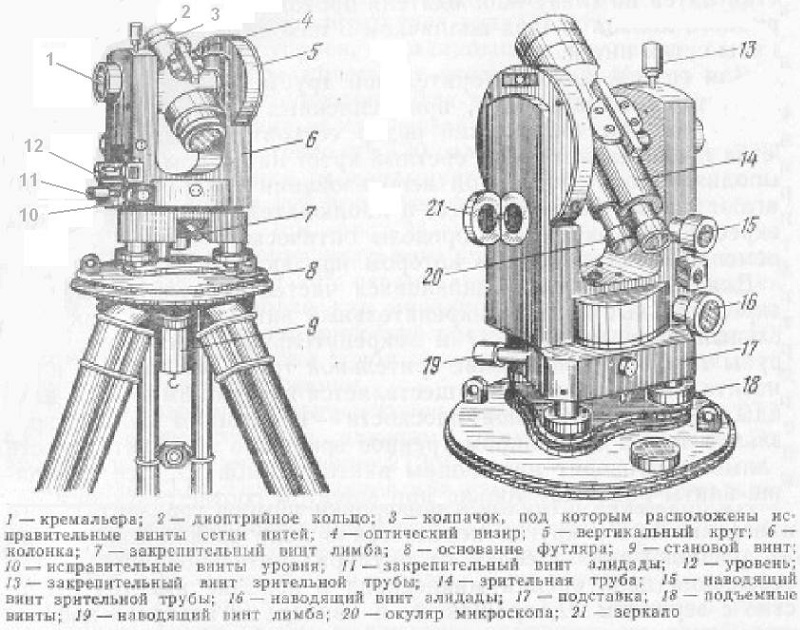

• 1 — кремальера,
• 2 — диоптрийное кольцо,
• 3 — колпачок, под которым расположены исправительные винты сетки нитей,
• 4 — оптический визир,
• 5 — вертикальный круг,
• 6 — колонка,
• 7 — закрепительный винт лимба,
• 8 — основание футляра,
• 9 — становой винт,
• 10 — исправительные винты уровня,
• 11 — закрепительный винт алидады,
• 12 — уровень,
• 13 — закрепительный винт зрительной трубы,
• 14 — зрительная труба,
• 15 — наводящий винт зрительной трубы,
• 16 — наводящий винт алидады,
• 17 — подставка,
• 18 — подъемные винты,
• 19 — наводящий винт лимба,
• 20 — окуляр микроскопа,
• 21 — зеркало.

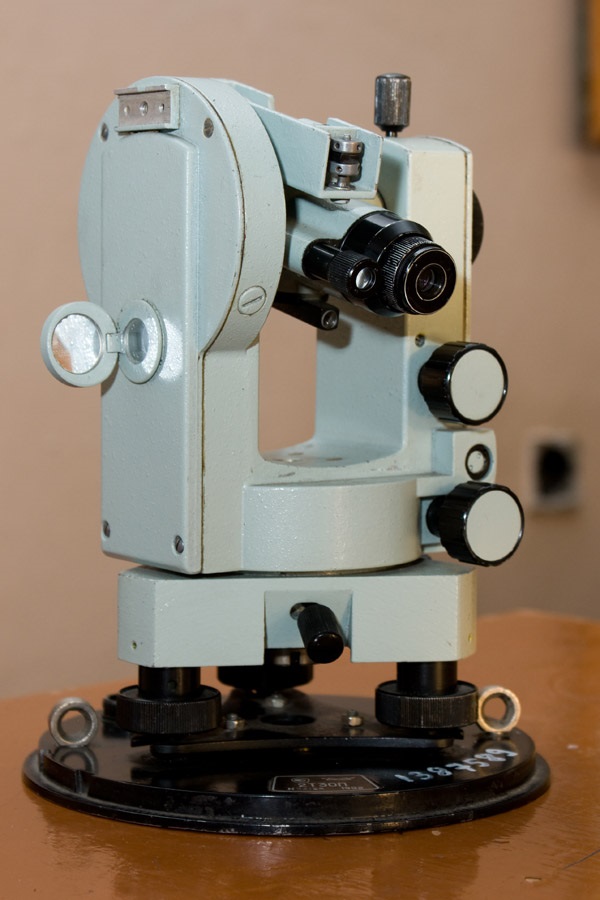

Основы эксплуатации и хранения

Качество производимых работ и соответствие параметров прибора характеристикам, заявленным производителем, выявляется в ходе проведения процедуры поверки. Заводская поверка осуществляется перед выпуском продукции в продажу, последующие должны проводиться не реже одного раза в межповерочный период, определенный органами метрологических служб. По результатам соответствия теодолита условиям поверок выносится решение о его пригодности для выполнения работ заявленной точности с выдачей свидетельства о поверке.

В случае невыполнения условий поверки выполняется юстировка (настройка) характеристик теодолита. Если и это не привело к нужному результату, то прибор непригодный для дальнейшей эксплуатации, поскольку не может обеспечить необходимую точность работ.

Поверки и юстировки теодолита в идеале должны проводиться перед началом любой серьезной работы, так как малейшие искажения достоверности отснятых данных могут привести к опасным последствиям. Процедура настройки должна в обязательном порядке выполняться в случае падений, ударов, механических повреждений, а также длительного хранения.

Хранение прибора должно осуществляться в чистом помещении при температуре +5…+40° и показателе относительной влажности не более 65%. Воздушная среда помещения не должна носить агрессивный характер, могущий вызвать ржавление и коррозию металлических частей, а также появлению осадка или налета на частях оптической системы. Не следует хранить теодолит вблизи батарей центрального отопления и открытых источников огня, также необходимо исключить воздействие прямых солнечных лучей.

Комплект поставки теодолит УОМЗ 2Т30П

• Оптический теодолит УОМЗ 2Т30П
• Шпилька
• Отвертка большая
• Отвертка малая
• Ключ юстировочный
• Паспорт
• Футляр
• Свидетельство о поверке
