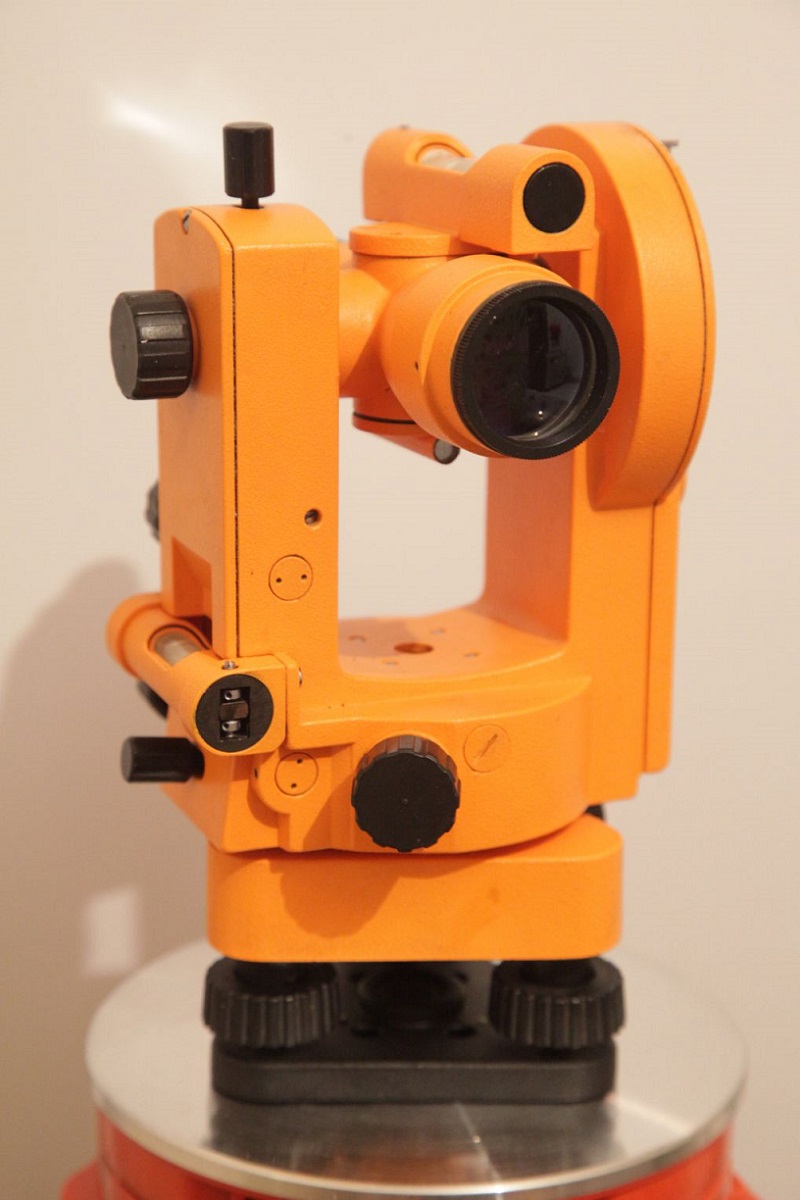

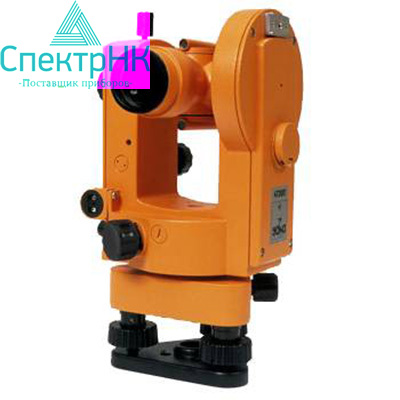

Теодолит 4Т30П

Описание теодолит 4Т30П

Для измерения горизонтальных и вертикальных углов на любых строительно-геодезических площадках применяются отдельный класс измерительных аппаратов – теодолиты. Оптический теодолит 4Т30П Уральского завода (УОМЗ) нашел повсеместное распространение в общестроительных процессах и различных полигонометрических и геологических производствах:

• в разбивке плана и высот съёмочных сетей;
• в определении линейной дистанции нитяным дальномером визирной трубы;
• нахождение магнитных азимутов местности с установленной на боковом кронштейне прибора внешней буссолью;
• простого нивелирования горизонтальным лучом с использованием накладного цилиндрического уровня оптической трубы;
• рекогносцировочные и прочие работы, не требующие высокой степени точности.

Компактный и простой в эксплуатации прибор позволит успешно проводить необходимые изыскания не только профессионалам, но и начинающим специалистам, прошедшим необходимый инструктаж. Отличная скорость снятия отсчётов с лимбов позволяет использовать инструмент в сложных полевых условиях (в сельском и лесном хозяйстве) и в геолого-геодезических экспедициях.

Устройство прибора

Съемная конструкция трегера и центрир с показателем оптической кратности 1,8 делает возможным легкую и быструю постановку теодолита на любой опорной точке выполняемой съемки. Подъёмные винты осуществляют горизонтирование цилиндрического уровня горизонтальной алидады. Перестановка лимба для отсчетных методов осуществляется поворотом специализированной рукоятки, упрощающей и ускоряющей рабочий процесс. Закрепляющий лимбовый винт позволяет зафиксировать его конечное местоположение.

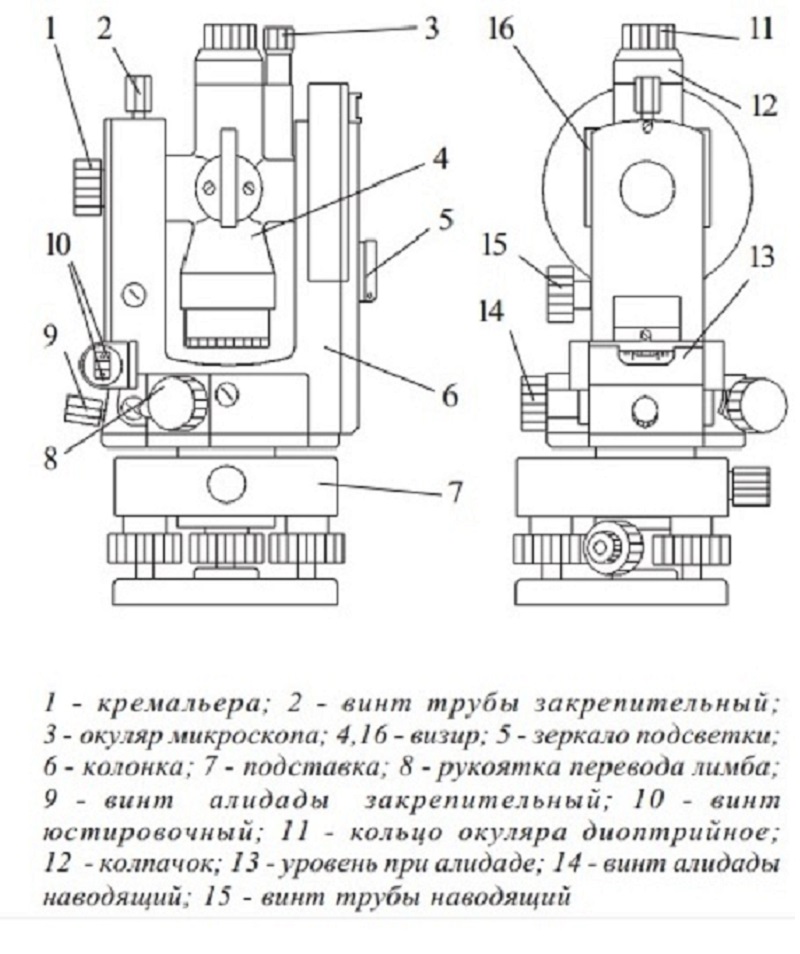

1. кремальера
2. винт трубы закрепительный
3. окуляр микроспока
4. визир
5. зеркало подсветки
6. колонка
7. подставка
8. рукоятка перевода лимба
9. винт алидады закрепительный
10. винт юстировочный
11. кольцо окуляра диоптрийное
12. колпачок
13. уровень при алидаде
14. винт алидады наводящий
15. винт трубы наводящий
16. визир

Современный дизайн корпуса не имеет ничего лишнего, что могло бы усложнить или сделать некомфортной работу оператора.

Широкий температурный эксплуатационный режим позволяет использовать инструмент в различных климатических зонах, даже в суровых условиях зимы при критически низких температурах.

Основы эксплуатации и хранения

Эксплуатация инструмента имеет некоторые характерные черты:

1. Отсчёт выполняется по одной стороне лимба с использованием шкалы микроскопа.
2. Отцентровка теодолита над вершинной точкой замеряемого угла легко выполняется с помощью имеющегося на подставке оптического центрира.
3. Перевод оптической трубы через зенит выполняется обоими концами.
4. Нитяной дальномер размечен на сетке нитей двумя штриховыми короткими линиями выше и ниже центрального креста.
5. Для работы с объектными точками под углом более 45° применяются окулярные насадки для отсчётного микроскопа и визирной трубы.

Подробные методики выполнения отсчётов с лимбов, угломерных замеров, дистанций и превышений, а также необходимые для выполнения отсчетов расчетные формулы и выражения приведены в паспорте теодолита, прилагаемом к комплекту.

Переноска теодолита во время проводимых работ и в период пассивного хранения должна осуществляться в специализированном футляре, входящем в комплектацию. Перед транспортировкой и хранением следует провести подготовительные мероприятия: закрепить все механические вращающиеся части инструмента, завинтить до ограничивающего предела подъемные винты, окуляры оптической трубы, отсчетного микроскопа и оптического центрира.

Для выявления возможных технических и эксплуатационных проблем, с также их устранения, с необходимой периодичностью должны выполняться поверки инструмента. Они представляют собой последовательность действий, призванных определить соответствие инженерно-технических характеристик и рабочих параметров прибора заявленным заводом-изготовителем. При положительном результате прохождения поверок организацией или службой, уполномоченной на проведение такого рода работ и имеющей государственную лицензию, выдается свидетельство метрологической аттестации.

Если одно или несколько условий поверок не выполняются, следует произвести юстировку для настройки необходимых характеристик. Если проблема не устраняется и путем юстировки, теодолит признается негодным к дальнейшей эксплуатации во избежание опасных строительных ошибок.

Бережное использование и аккуратное хранение аппарата служат залогом его надежности и точности, а также гарантируют длительный срок эксплуатации без ремонтных мероприятий.

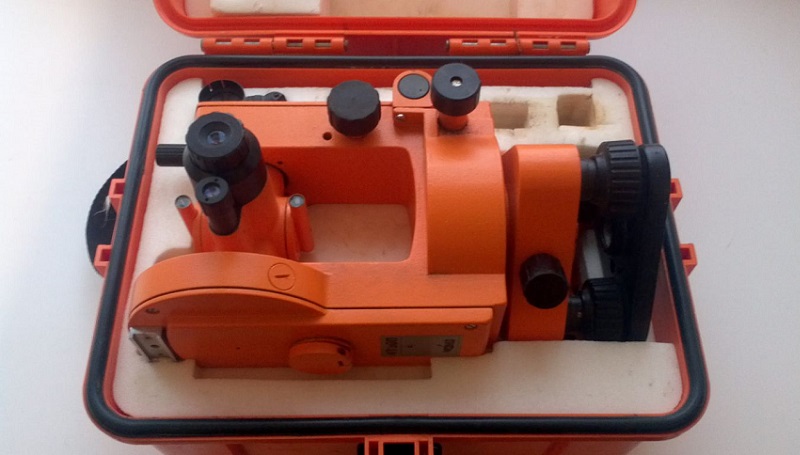

Комплект поставки теодолит 4Т30П

• Оптический теодолит УОМЗ 4Т30П
• Шпилька
• Отвертка большая
• Отвертка малая
• Паспорт
• Футляр
• Свидетельство о поверке

Расшифровка маркировки прибора «4Т30П»

• «4» — теодолит относится к усовершенствованным приборам четвертого поколения;
• «Т» — тип измерительного прибора: теодолит;
• «30» — максимальное среднеквадратическое отклонение, определенное по вертикальному углу, составляет 30» и относит данную модель к инструментам технической точности;
• «П» — зрительная труба формирует прямое изображение.
