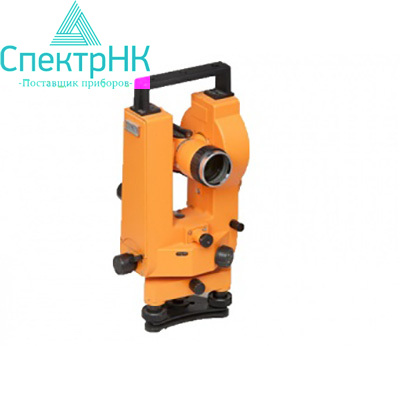

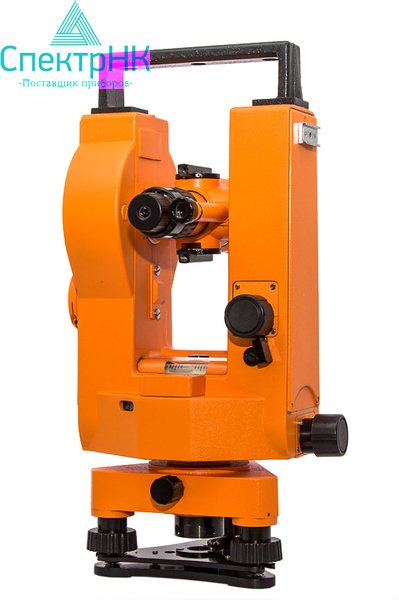

Теодолит 3Т5КП

Описание теодолит 3Т5КП

Для угломерных измерений, без которых не обходятся ни одни геодезические или теодолитные изыскания, а также общестроительные работы промышленных объемов или скромного частного строительства, используется теодолит УОМЗ 3Т5КП серийного производства 3Т, являющийся инструментом оптического типа.

Основным его предназначением является определение направлений и величин горизонтальных и вертикальных углов, кроме этой функции данный инструмент способен:

• измерять дистанции нитяным дальномером;
• определять на местности магнитные азимуты с использованием ориентира-буссоли;
• выполнять геометрическое нивелирование;
• создавать планово-высотное съёмочное обоснование.

Удобный в эксплуатации прибор с достаточно простой конструкцией используется в различных сферах, где требуется необходимая, не очень высокая точность вычислений (модель обладает угломерной точностью 5 минут):

• общегражданское и жилищное строительство зданий и объектов инфраструктуры различного типа;
• лесное и сельское хозяйство, исполнение теодолитных и тахеометрических ходов;
• экспедиционные и полевые условия;
• геодезические и съёмочные сети сгущения;
• маркшейдерские работы на поверхности и горные разработки;
• прочие сферы изыскательских работ.

Устройство прибора

Знание формирующих маркировку прибора обозначений позволит выбрать теодолит с требуемыми для работы характеристиками и функциями. Маркировка теодолита «3Т5КП» расшифровывается следующим образом:

• «3» — инструмент третьего, достаточно прогрессивного поколения, который имеет существенные модификации по сравнению с более младшими по времени выпуска моделями;
• «Т» — теодолит российского производителя;
• «5» — стандартный класс точности, определяющий погрешность в минутах; точность угловых замеров относит модель 3Т5КП к приборам точного типа;
• «К» — указывает на оснащение конструкции теодолита автоматическим компенсатором, который выравнивает оси прибора при отклонении от рабочего положения в допустимых пределах;
• «П» — особенное устройство зрительной трубы формирует привычное изображение прямого формата.

Микрометр в конструкции модели отсутствует.

Зрительная труба инструмента характеризуется достаточно высоким показателем приближения – 30-кратным. Изображение формируется прямым способом с достаточной контрастностью и четкостью, комфортными для органов зрения обслуживающего устройство специалиста.

В модели использован шкаловой отсчетный микроскоп с ценой деления в 1′.

Основы эксплуатации и хранения

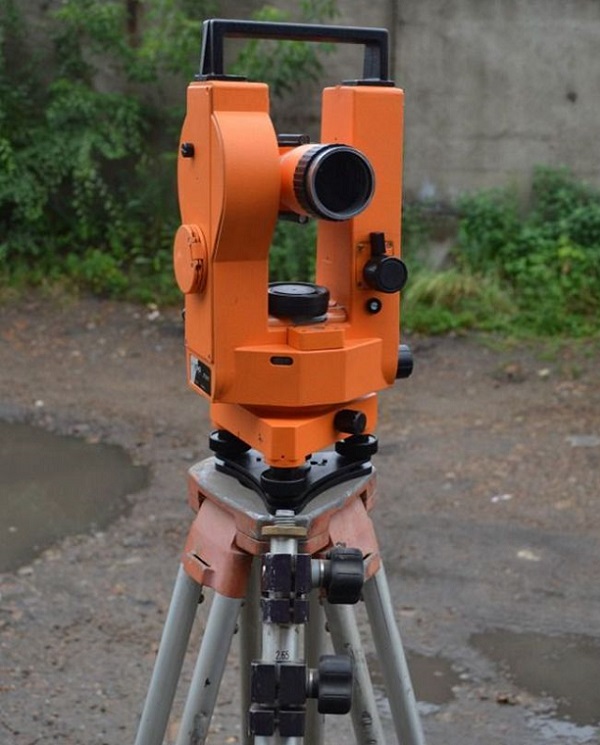

До начала использования геодезического прибора обязательна проверка его устойчивости на штативе-треноге, ход системы винтов должен плавным и малым, фиксирующие винты должны быть надежными. Приведение теодолита в рабочее положение, центрирование, выполняется с помощью оптического отвеса.

Широкий, в отличие от аналогичных моделей зарубежного производства, диапазон рабочих температур (от -40 до +50°С) обусловлен отсутствием в конструкции устройства электронных элементов. Оптическая система наблюдения не предполагает использование аккумуляторных батарей или прочих элементов питания, что делает прибор совершенно мобильным и обеспечивает выполнимость длительной непрерывной работы.

Компенсатор вертикального круга позволяет выполнять быстрые и точные замеры. Продуманная конструкция и подключение для использования дополнительного оборудования делает теодолит 3Т5КП многофункциональным устройством.

Устройство всех без исключения приборов серии УОМЗ 3Т позволяет устанавливать светодальномеры этого же производителя.

При получении прибора от другого владельца, после ремонта, длительного хранения и перед выполнением работ высокой точности необходимо выполнить комплекс поверок. Поверки призваны выявить соответствие имеющихся параметров прибора и его характеристик заявленным производителем.

Расхождения в случае поверок отрицательным образом скажутся на качестве производимых работ, поэтому должны быть исправлены юстировкой (регулированием). Если и это не привело к нужному результату, прибор является непригодным для дальнейшей эксплуатации, поскольку не может обеспечить необходимую точность работ.

Хранить прибор рекомендуется в чистом помещении при положительных температурах +5…+40° и относительной влажности не более 65%. Воздушная среда помещения не должна быть агрессивной и способствующей ржавлению и коррозии металлических частей, а также появлению налета на элементах оптической системы. Также необходимо исключить тепловое воздействие: батарей центрального отопления, прямых солнечных лучей, источников открытого огня и т.д.

Комплект поставки теодолит 3Т5КП

• Оптический теодолит УОМЗ 3Т5КП
• Шпилька, отвертка большая
• Отвертка малая
• Паспорт
• Футляр
• Свидетельство о поверке

Технические характеристики
