Теодолит 3Т2КП

Описание теодолит 3Т2КП

Без измерений углов не обойдутся ни одни работы геодезических или топографических изысканий, да и в общестроительных и промышленных работах или более скромном по объему частном строительстве часто используются теодолические инструменты оптического типа серийного производства УОМЗ 3Т.

Теодолит УОМЗ 3Т2КП разработан для определения направлений и показателей горизонтальных и вертикальных углов, помимо этого функционала с его помощью возможно:

• определение расстояний с использованием нитяного дальномера;
• триангуляция и полигонометрия, астрономо-геодезические измерения;
• определение на местности магнитных азимутов с использованием ориентира-буссоли;
• геодезические разбивочные работы;
• геометрическое нивелирование;

Удобный в эксплуатации прибор с достаточно простой конструкцией используется в различных сферах, где требуется необходимая, не очень высокая точность вычислений (модель обладает угломерной точностью 2 минуты):

• общегражданское и жилищное строительство зданий и объектов инфраструктуры различного типа;
• лесное и сельское хозяйство, исполнение теодолитных и тахеометрических ходов;
• экспедиционные и полевые условия;
• геодезические и съёмочные сети сгущения;
• маркшейдерские работы на поверхности и горные разработки;
• прочие сферы изыскательских работ.

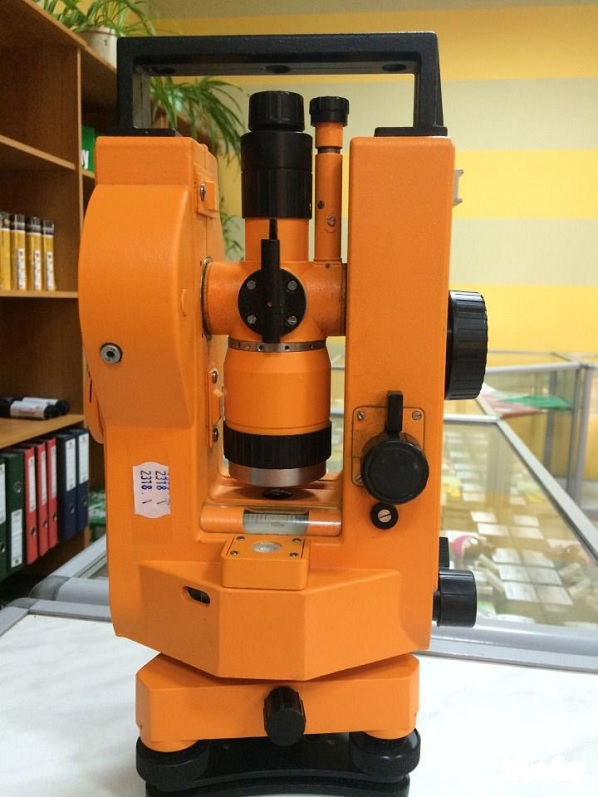

Устройство прибора

Знание формирующих маркировку прибора обозначений позволит выбрать теодолит с требуемыми для работы характеристиками и функциями. Маркировка теодолита «3Т2КП» расшифровывается следующим образом:

• «3» — инструмент третьего, достаточно прогрессивного поколения, который имеет существенные модификации по сравнению с более младшими по времени выпуска моделями;
• «Т» — теодолит российского производителя;
• «2» — стандартный класс точности, определяющий погрешность в минутах; точность угловых замеров относит модель 3Т2КП к приборам точного типа;
• «К» — указывает на оснащение конструкции теодолита автоматическим компенсатором вертикального угла, который выравнивает оси прибора при отклонении от рабочего положения в допустимых пределах;
• «П» — особенное устройство зрительной трубы формирует привычное изображение прямого формата.

Зрительная труба инструмента характеризуется достаточно высоким показателем приближения – 30-кратным при минимальном расстоянии фокусировки 1,5 м. Изображение формируется прямым способом с достаточной контрастностью и четкостью, комфортными для органов зрения обслуживающего устройство специалиста.

Основы эксплуатации и хранения

До начала использования геодезического прибора обязательна проверка его устойчивости на штативе-треноге, ход системы винтов должен плавным и малым, фиксирующие винты должны быть надежными. Приведение теодолита в рабочее положение, центрирование, выполняется с помощью оптического отвеса.

Широкий, в отличие от аналогичных моделей зарубежного производства, диапазон рабочих температур (от -40 до +50°С) обусловлен отсутствием в конструкции устройства электронных элементов. Оптическая система наблюдения не предполагает использование аккумуляторных батарей или прочих элементов питания, что делает прибор совершенно мобильным и обеспечивает выполнимость длительной непрерывной работы.

Компенсатор вертикального круга позволяет выполнять быстрые и точные замеры. Продуманная конструкция и подключение для использования дополнительного оборудования делает теодолит 3Т2КП многофункциональным прибором.

Конструкция приборов серии УОМЗ 3Т, в том числе и 3Т2КП, позволяет устанавливать светодальномеры этого же производителя (2СТ10).

В случае длительного хранения, нарушения условий эксплуатации, сомнений в достоверности показаний прибора следует провести комплекс поверок, призванных выявить соответствие имеющихся параметров прибора с заявленными производителями характеристиками.

Расхождения по результатам поверок отрицательным образом скажутся на качестве производимых работ, поэтому должны быть исправлены юстировкой (регулированием). Если и это не привело к нужному результату, прибор считается непригодным для дальнейшей эксплуатации, поскольку не может обеспечить необходимую точность работ.

Хранить прибор рекомендуется в чистом помещении при положительных температурах +5…+40° и относительной влажности не более 65%. Воздушная среда помещения не должна быть агрессивной и способствующей ржавлению и коррозии металлических частей, а также появлению налета на элементах оптической системы. Также необходимо исключить любое тепловое воздействие.

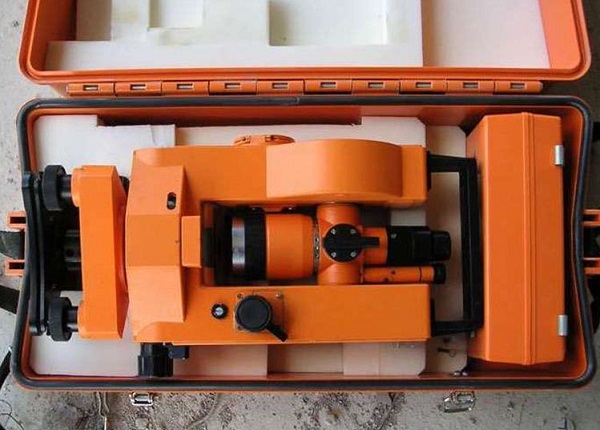

Комплект поставки теодолит 3Т2КП

• теодолит на подставке;
• насадки на объектив и насадки на окуляры отсчётного микроскопа и оптической трубы;
• комплект инструментов для юстировки (шпильки и отвертки — большие и малые, ключ юстировочный, масленка с техническим маслом);
• техдокументация: инструкция по эксплуатации теодолита 3Т2КП, технический паспорт, заводское свидетельство о первичной поверке;

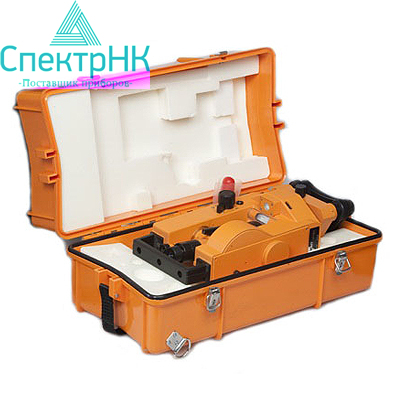

• транспортировочный кейс.

Буссоль для определения на местности магнитных азимутов и визирная вешка, вставляемая в предназначенную для переноски рукоять теодолита, поставляются опционально.

Технические характеристики
