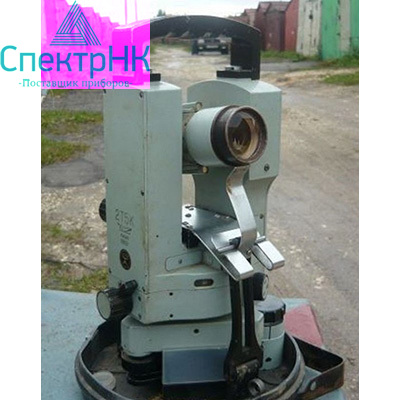

Теодолит 2Т5К

Описание теодолит 2Т5К

Основное направление использование этого геодезического прибора – теодолита – в измерении углов различной направленности. Оптический теодолит 2Т5К широко используется в следующих видах работ:

• в геодезических сетях сгущения;
• в прикладной геодезии;
• при развитии триангуляции и полигонометрии 1-го и 2-го разрядов;
• для определения магнитных азимутов местности;
• при проведении изысканий различного рода;
• для нивелирования с горизонтальным лучом визирования;
• при теодолитных и топографических съемках всех масштабов;
• в маркшейдерских работах на поверхности и т.д;

Теодолит 2Т5К является модификацией модели 2Т5, разработанной на основе базового теодолита 2Т2. Достаточно простая и надежная конструкция и удобство эксплуатации делают прибор весьма распространенным на протяжении многих лет.

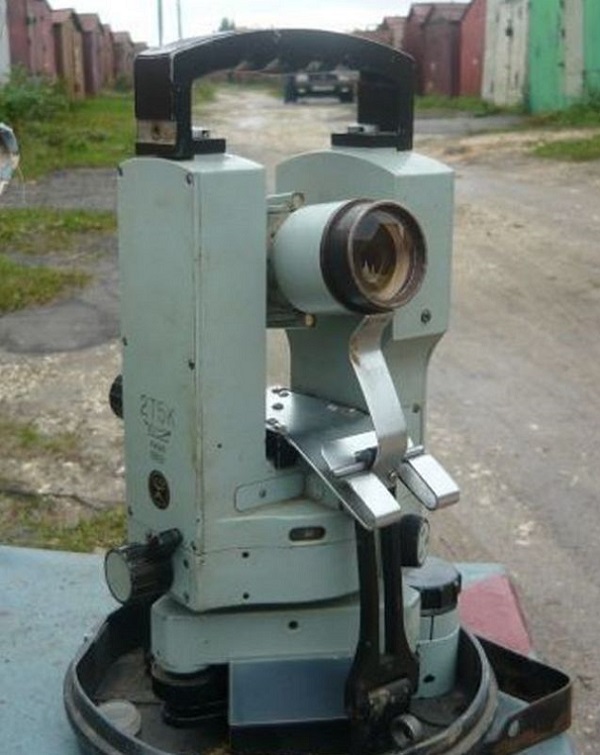

Устройство прибора

Принцип устройства теодолита классический: инструмент расположен на подставке стремя подъемными винтами, все основные узлы (горизонтальный и вертикальный круги с отсчетными механизмами, зажимные и наводящие устройства, уровни, системы подсветки шкал и т.д.) расположены на колонках. В корпусе колонки реализовано окно искателя отсчетов горизонтального лимба.

Маркировка теодолита «2Т5К» расшифровывается следующим образом:

• «2» — инструмент относится ко второму поколению геодезических приборов;
• «Т» — теодолит отечественного производства (Уральский завод им. Э.С. Ямалова — УОМЗ);
• «5» — пятисекундная угловая точность, именно этот показатель относит данную модель к приборам точного (строительного) типа;
• «К» — вертикальный круг оснащен самоустанавливающимся индексным оптическим компенсатором, позволяющий выравнивать по вертикали отсчетный индекс алидады при наклоне инструмента в допустимых пределах (±3,5′ с погрешностью компенсации не более 2»). Наличие компенсатора вместо уровня при алидаде вертикального круга позволяет использовать теодолит в качестве нивелира.

Система вертикальных осей – неповторительного типа. В качестве отсчетного приспособления использован шкаловой микроскоп с ценой деления шкалы вертикального и горизонтального лимбов 1°.

Заводская комплектация включает в себя:

• теодолит с подставкой-трегером;
• инструменты для юстировки (шпильки и юстировочные отвертки);
• техническую документацию: прилагается обязательная для прочтения перед началом работы инструкция по эксплуатации теодолита 2Т5К, свидетельство заводской поверки и технический паспорт инструмента;
• удобный и практичный каркасный чехол для защиты от влаги и пылевых загрязнений (размеры жесткого по конструкции футляра составляют 237×230×395 мм).

Качество сборки гарантировано многолетним профессионализмом специалистов УОМЗ и находится на высшем уровне: перед выпуском изделий в продажу все приборы проходят заводские испытания и процедуры поверок.

Основы эксплуатации и хранения

Перед началом работы следует установить теодолит в рабочее положение с помощью системы подъемных и зажимных винтов, с помощью цилиндрического уровня и оптического 2,5-кратного центрира выполняются центрирование и горизонтирование. Ножки штатива должны быть отрегулированы для устойчивого положения, исключающего вибрации, толчки, перекосы, которые могут сказаться на качестве производимых работ.

Отсутствие в конструкции устройства электронных элементов и независимость работы от элементов питания и аккумуляторных батарей делают этот теодолит незаменимым помощником специалистов геодезического профиля в самых сложных климатических и экспедиционно-полевых условиях. Незначительный вес и компактные габаритные размеры инструмента будут особенно ценны при дальних транспортировках.

К эксплуатации допускаются только те приборы, которые прошли процедуру поверки, призванной выявить отклонения и сбои в работе ключевых узлов теодолита, а также несоответствие рабочих характеристик заявленным производителем параметров. Если имеет место расхождение в условиях поверки, выполняются соответствующие регулировки – юстировка.

Некоторые процедуры поверки и юстировки пользователь, имеющий некоторый опыт, может выполнить самостоятельно. В более сложных случаях следует обратиться в специализированные центры, обладающие государственной лицензией на выполнение такого рода работ. По окончании поверочной процедуры выносится решение о пригодности инструмента для выполнения работ с необходимой точностью, что и фиксируется в свидетельстве о поверке конкретной модели.

Хранение прибора должно осуществляться в помещениях плюсовой комнатной температуры при показателях относительной влажности в пределах 65-67%. Воздушная среда хранения не должна способствовать развитию коррозий и ржавчины на металлических поверхностях конструкции, а также вызывать появление налета или осадка на частях оптической системы.

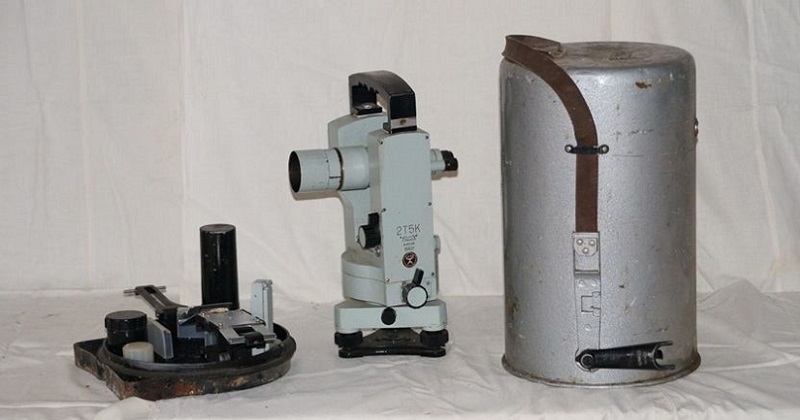

Комплект поставки теодолит 2Т5К

теодолит с подставкой-трегером;
инструменты для юстировки (шпильки и юстировочные отвертки);
техническую документацию: прилагается обязательная для прочтения перед началом работы инструкция по эксплуатации теодолита 2Т5К, свидетельство заводской поверки и технический паспорт инструмента;
удобный и практичный каркасный чехол для защиты от влаги и пылевых загрязнений (размеры жесткого по конструкции футляра составляют 237×230×395 мм).

Качество сборки гарантировано многолетним профессионализмом специалистов УОМЗ и находится на высшем уровне: перед выпуском изделий в продажу все приборы проходят заводские испытания и процедуры поверок.
