Течеискатель Успех АТП-204

Течеискатель Успех АТП-204

Течеискатель акустический портативный "Успех АТП-204" предназначен для:

• Обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения, находящихся на глубине до 6 м в канальной и безканальной прокладке.
• Трассировки скрытых коммуникаций (кабельных линий, трубопроводов) в пассивном режиме.
• Обследования зоны земляных работ (перед вскрытием трассы на предмет наличия кабелей, трубопроводов, затрудняющих земляные работы).

Условия эксплуатации:

• Температура окружающего воздуха, °С . . . . . . . . . . . . .от -20 до +45
• Относительная влажность, % . . . . . . . . . . . . . . . . . . . . . . . . . . . до 90
• Атмосферное давление, кПа . . . . . . . . . . . . . . . . . . . . . . .от 86 до 106

Устройство и принцип работы

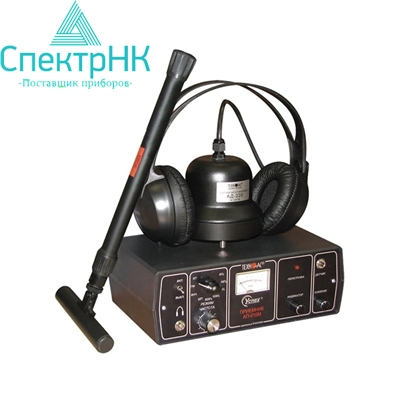

Течеискатель "Успех АТП-204" комплексный, многофункциональный прибор для трассо- и течепоиска. В приборе функционально объединены два устройства:

• трассоискатель;
• течеискатель.

Трассоискатель состоит из электромагнитного датчика и приемника. В приемнике сосредоточено основное усиление и фильтрация принимаемого сигнала. В приемнике предусмотрен прием сигнала от источника излучения промышленной частоты (50 Гц) и системы катодной защиты (100 Гц). Эти режимы используются как для определения места прокладки кабелей или трасс, находящихся под напряжением соответствующей частоты, так и для визуального разделения кабелей или трасс друг от друга.

Наличие двух пассивных частот, а также режима "ШП" позволяет наиболее эффективно выбирать режим работы трассоискателя или найти местоположение трассы или силового кабеля.

Течеискатель состоит из акустического преобразователя с предварительным усилителем и приемника, в котором сосредоточено основное усиление и фильтрация принимаемого сигнала. Шум свища через грунт воспринимается преобразователем, усиливается в предварительном усилителе, поступает в приемник. В приемнике от шума свища отфильтровываются посторонние шумы, сигнал усиливается и поступает на головные телефоны. Оператор по максимальному сигналу или по специфичному шуму свища определяет место расположения течи.

Комплект поставки

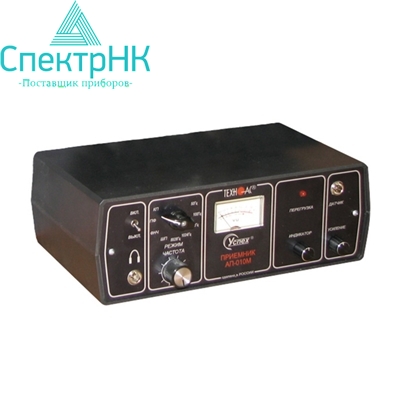

• Приёмник "АП-010";
• датчик акустический АД-220;
• электромагнитный датчик ЭМД-227;

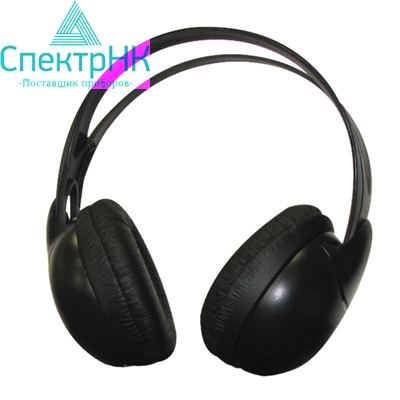

• головные телефоны;
• дополнительные принадлежности.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Технические характеристики
