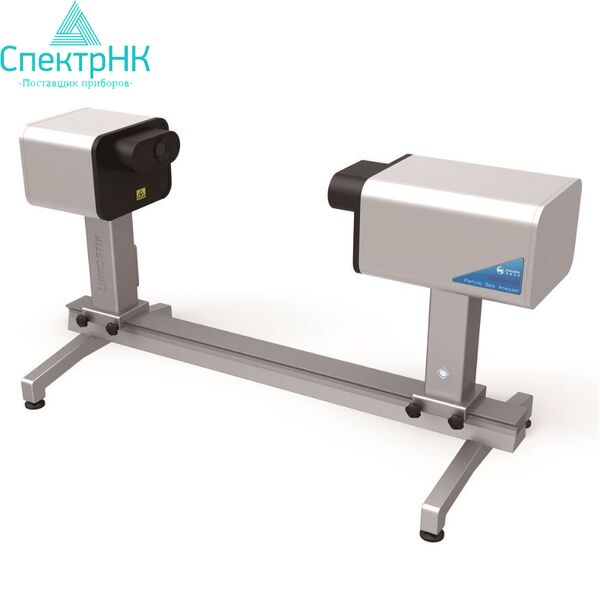

Лазерный анализатор размеров частиц, серия Spraylink

Размер частиц и дисперсный состав влияет на функциональные и потребительские характеристики множества различных продуктов, в том числе, лекарственных препаратов (ингаляторы и назальные спреи), топливных систем, аэрозолей, агрозимикатов и химических веществ, систем пожаротушения и распыления. Высокая скорость движения частиц и непостоянство факела диктуют высокие требования к лазерному анализатору размеров частиц, в том числе, скорости регистрации и системе обработки сигнала светорассеяния. Лазерный анализатор размеров частиц Spraylink разработан с учетом этих требований и специфики применения - для надежного и точного анализа гранулометрического состава аэрозолей и спреев в широком размерном диапазоне от 0.1 до 2000 мкм без необходимости переконфигурирования системы и смены линзы. Лазерный анализатор размера частиц и капель аэрозолей Spraylink совмещает систему высокочувствительного детектирования и интеллектуальной обработки с коррекцией многократного рассеяния, что позволяет анализировать высококонцентированные потоки с оптическим ослаблением до 90%, тем самым, обеспечивать получение надёжных результатов анализа распределения частиц и капель аэрозолей и спреев по размерам.

Особенности и преимущества:

• Различные режимы регистрации данных при анализе размеров частиц и капель с частотой до 10 кГц - для исчерпывающего протоколирования динамики даже очень быстрых процессов распыления

• Широкий диапазон анализа размеров частиц: от 0.1 до 2080 мкм без переконфигурирования оптической системы

• Оптическая конфигурация лазерного анализатора: прямая Фурье, однолинзовая система

• Объективный анализ размера частиц и капель при высоких концентрациях, интеллектуальный алгоритм коррекции многократного рассеяния

• Высокая частота регистрации сигнала светорассеяния - гарантия надежного анализа быстрых процессов

• Система быстрой автоматической юстировки

• Защита оптических поверхностей при помощи высокоэффективной системы обдува

• Конфигурируемая оптическая скамья

• Синхронизация измерения с внешними устройствами

• Регистрация и просмотр полной истории распыления, точечный анализ размеров частиц и временная развертка процесса/эксперимента

• Мониторинг и контроль изменений дисперсных характеристик аэрозоля

• Наложение результатов распределений частиц по размерам из разных экспериментов и точек развертки

• Высококачественный источник света - термостабилизированный твердотельный лазер

• Высокотехнологичный модуль пространственной фильтрации с поляризатором и высококачественными оптоволоконными компонентами

• Соответствие национальному стандарту ГОСТ Р 8.777-2011 (ДИСПЕРСНЫЙ СОСТАВ АЭРОЗОЛЕЙ И ВЗВЕСЕЙ Определение размеров частиц по дифракции лазерного излучения) и международному стандарту ISO13320 (Анализ размеров частиц. Метод лазерной дифракции.)

• Специализированные опции и аксессуары, ориентированные на решение различных задач анализа размера частиц и капель аэрозолей и спреев

• Автоматизированный режим Стандартизованных Операционных Процедур (СОП/SOP) и возможность ручного управления измерительным процессом

• Программная опция соответствия CFR 21 Part 11 для работы в регламентированной среде

Основные технические характеристики:

• Метод измерения размеров частиц и капель: Рассеяние света, лазерная дифракция

• Диапазон анализа размеров частиц: 0.1 - 2080 мкм (одна линза)

• Рабочее расстояние: 0.3 мкм - 150 мм, 7 мкм - 1800 мм

• Модели анализа распределения частиц по размерам: Полная теория Ми и приближение Фраунгофера, учет многократного рассеяния

• Система детектирования сигнала светорассеяния: Массив детекторов с пространственной оптимизацией (фокальная плоскость, боковые детекторы) и компенсацией площадь-угол

• Оптическая концентрация (трансмиссия): до 90% (светопропускание от 10%, зависит от размерного диапазона частиц)

• Источник света: твердотельный термостабилизируемый лазер (638 нм, макс. мощность 20 мВт), модуль пространственной фильтрации с поляризатором

• Юстировка: система быстрой автоматической юстировки

• Частота регистрации сигнала: до 10 кГц

• Степень защиты: IP65 - модули источника и детектора

• Точность: лучше 0.6% (Dv50 для сертифицированных латексных образцов NIST), зависит от особенностей образцов и пробоподготовки

• Воспроизводимость: лучше 0.5% (Dv50 для сертифицированных латексных образцов NIST), зависит от особенностей образцов и пробоподготовки

• Габариты и масса: 1100x460x540 мм, 28 кг
