Тренажёр управления расходом жидкости, учебное оборудование RT 452

Серия RT 451 – 455 полностью изготовлена ​​из промышленных компонентов, что позволяет на практике обучать технике управления. Использование интеллектуальных датчиков закладывает основу для приложений Индустрии 4.0. Интеллектуальные датчики обеспечивают обработку сигналов в дополнение к регистрации измеренных значений благодаря встроенной электронике обработки. Помимо данных процесса также возможен обмен конфигурационными, диагностическими или статистическими данными. На практике это, например, ускоряет переналадку производственных линий или позволяет осуществлять профилактическое обслуживание.

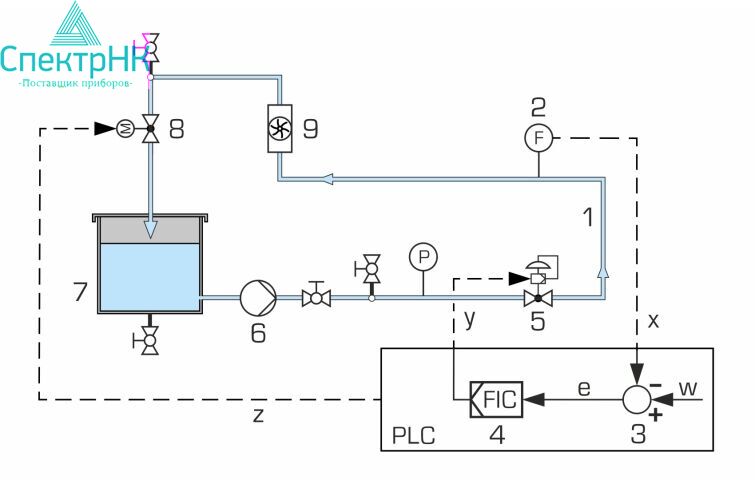

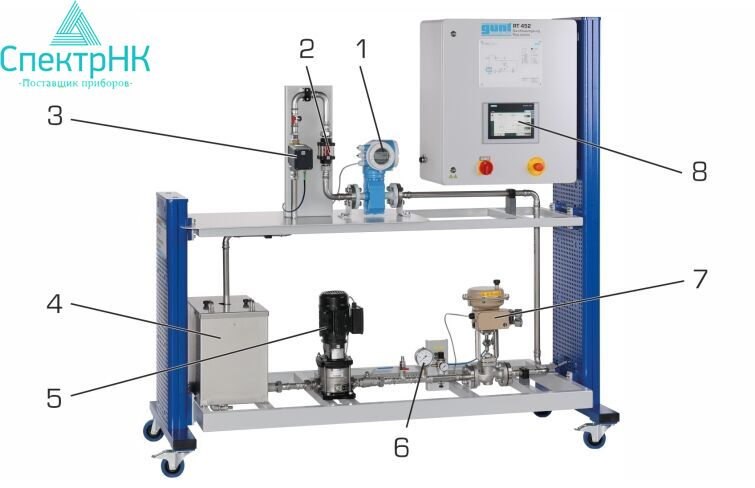

Тренажер RT 452 имеет все компоненты, необходимые для открытого и закрытого контура управления. Управляемая система представляет собой отрезок трубы, по которому прокачивается вода. Секция трубы содержит интеллектуальный датчик расхода в качестве измерительного элемента, который регистрирует расход как регулируемую переменную. Привод представляет собой электропневматический регулирующий клапан с позиционером. Определенные переменные возмущения могут генерироваться с помощью пропорционального клапана с моторным приводом. Отдельный индикатор скорости потока визуализирует поток через секцию трубы.
Скорость потока измеряется интеллектуальным электромагнитным датчиком скорости потока. Датчик подключается через Profinet, а также позволяет передавать состояние системы.
Для дальнейших экспериментов вместе с RT 451 можно настроить каскадную систему управления.

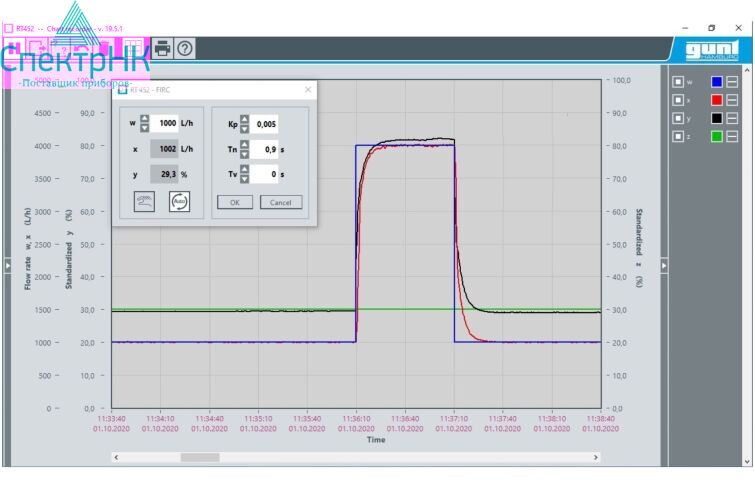

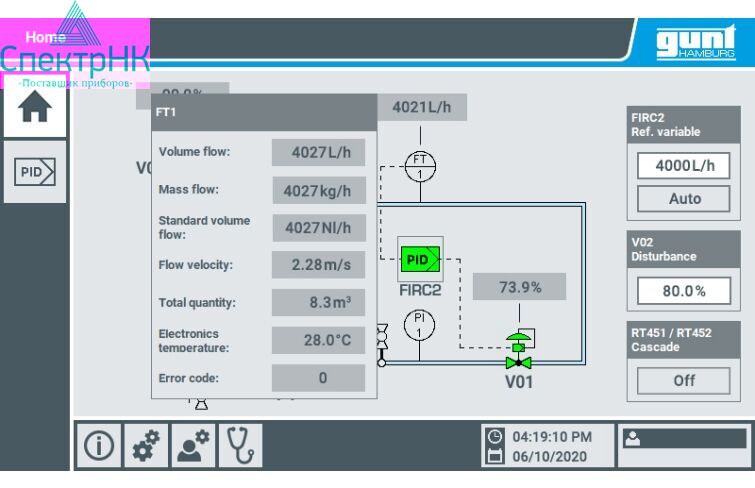

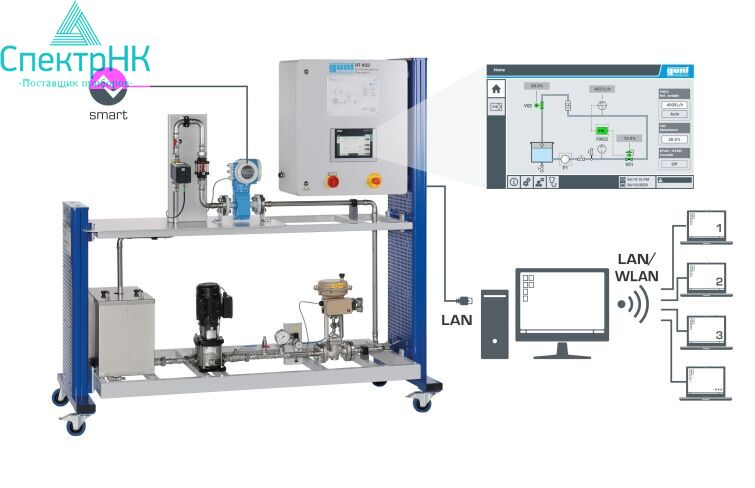

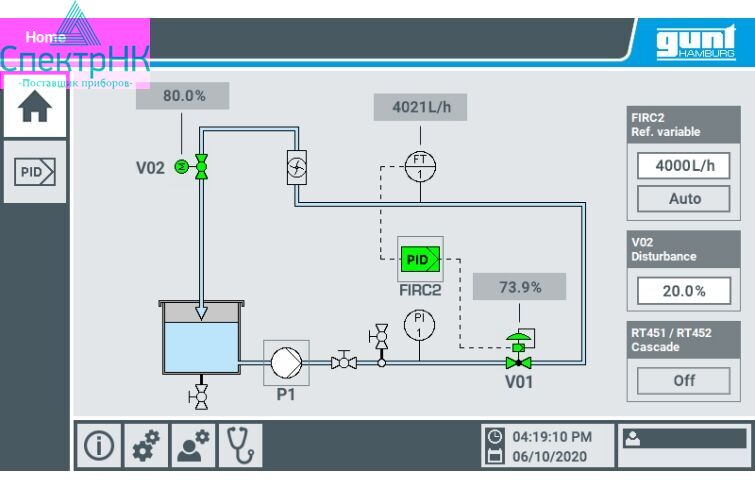

Тренажер управляется и управляется с помощью встроенного ПЛК и сенсорного экрана или с помощью программного обеспечения GUNT (требуется внешний ПК). Реакция управления отображается в виде временной функции. Сетевое программное обеспечение позволяет отслеживать и анализировать эксперименты на любом количестве рабочих станций через локальную/беспроводную локальную сеть.

ЦЕЛИ ОБУЧЕНИЯ И ЭКСПЕРИМЕНТОВ:

- изучение конструкции и принципов работы системы контроля уровня
- исследование свойств открытых и закрытых контуров регулирования
- исследование возмущающего воздействия и ответной реакции переменных
- ознакомление с компонентами АСУ ТП:
- ПЛК Siemens в качестве цифрового контроллера,
- интеллектуальный датчик расхода в качестве измерительного элемента,
- электропневматический регулирующий клапан с позиционером в качестве привода
- совместно с RT 451: исследование каскадного регулирования уровня и расхода
- знакомство с Profinet для подключения интеллектуальных датчиков
- стандартизированная, открытая технология
- быстрый обмен данными
- дополнительная передача статуса системы
- гибкие сетевые топологии

СПЕЦИФИКАЦИЯ:

[1] низкоскоростной процесс управления со стандартными промышленными компонентами и интеллектуальными датчиками
[2] цифровое управление через ПЛК, контроллер может быть настроен как П, ПИ или ПИД-регулятор
[3] регулируемая система: участок трубы с потоком воды
[4] измерительный элемент: интеллектуальный датчик расхода с подключением Profinet для передачи дополнительных значений, электромагнитное измерение

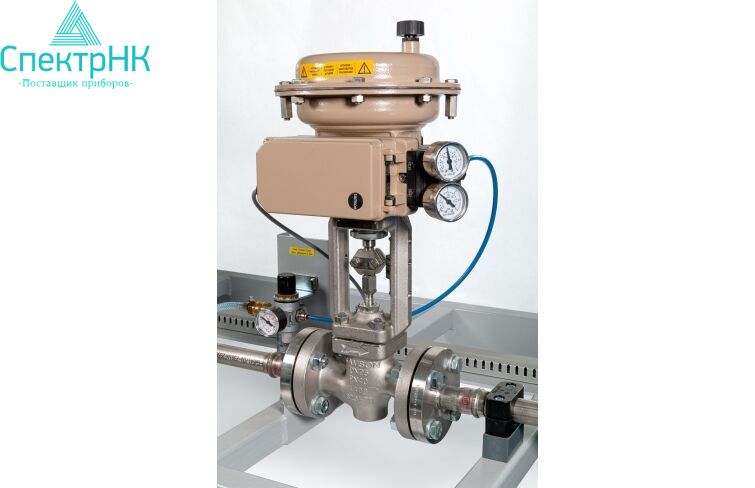

[5] привод: электропневматический регулирующий клапан с позиционером
[6] генерация переменных возмущения через пропорциональный клапан с моторным приводом, управление через ПЛК
[7] замкнутый водяной контур
[8] удаленное обучение: отслеживание и анализ экспериментов на любом количестве рабочих станций с подключением к локальной/беспроводной локальной сети с помощью программного обеспечения GUNT, поддерживающего работу в сети.
[9] Программное обеспечение GUNT для сбора данных по локальной сети в среде Windows

ТЕХНИЧЕСКИЕ ДАННЫЕ:

- ПЛК
- тип: Сименс SIMATIC S7-1200
- модули: компактный ЦП (8 DI, 6 DO, 2 AI), модуль аналогового вывода (2 AO)

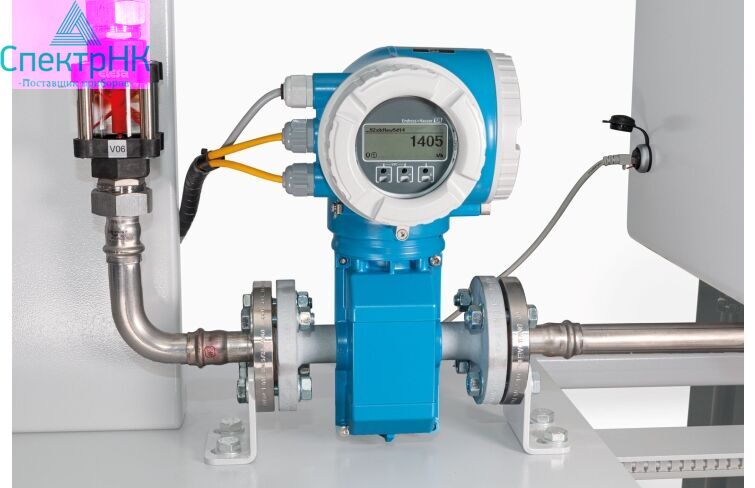

- Интеллектуальный датчик расхода
- производитель: Эндресс+Хаузер
- тип: Промаг П 300
- принцип измерения: электромагнитный
- встроенный дисплей
- ø 25
- интерфейс: PROFINET
- Клапан регулирующий пневматический DN 25
- Пропускная способность Kvs: 10,0 м³/ч
- номинальный ход: 15 мм
- Насос
- макс. расход: 4,5 м³/ч
- макс. напор: 21 м
- Резервуар для хранения: 50 л

- Диапазоны измерения
- давление: 0…2,5 бар
- скорость потока: 0…100 л/мин
- степень открытия: 2x 0…100%

- 230В, 50Гц, 1 фаза; 230В, 60Гц, 1 фаза

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС:

ДхШхВ: 2030x790x1987 мм
Вес: прибл. 208 кг

ТРЕБУЕТСЯ ДЛЯ РАБОТЫ:

подключение сжатого воздуха: 4…10 бар
Рекомендуется ПК с Windows

КОМПЛЕКТНОСТЬ ПОСТАВКИ:

1 тренажёр,
1 ПО GUNT,
1 комплект аксессуаров,
1 комплект учебных материалов

АКСЕССУАРЫ:

как дополнение к расширению целей обучения

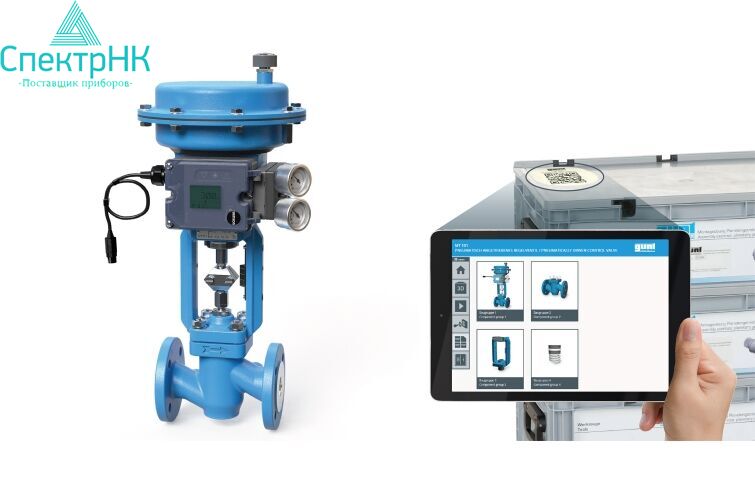

MT 101 Сборочное упражнение: регулирующий клапан с пневматическим приводом
или

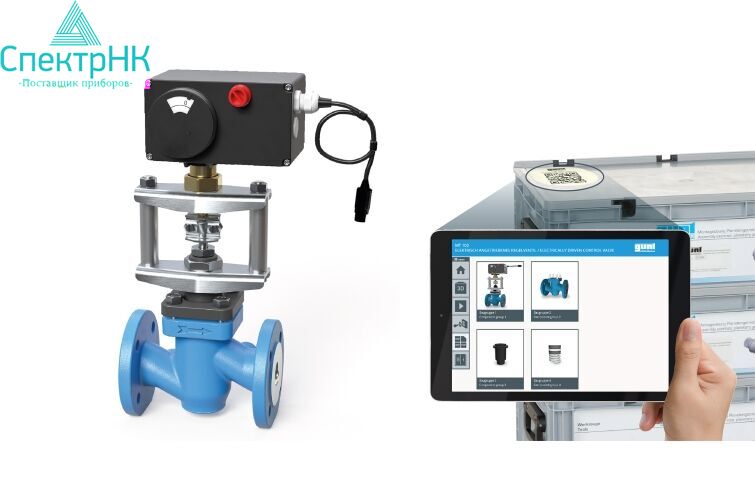

MT 102 Сборочное упражнение: регулирующий клапан с электроприводом
