Сборочное упражнение: Винтовой насос МТ 182

Винтовые насосы - это насосы прямого вытеснения, работаю-щие вращательно, как правило, с заливкой. Представленный здесь насос может использоваться для ряда различных жидкостей. К ним относятся любые неагрессивные жидкости со смазочными свойствами с вязкостью от 2 до 1500 мм² / с, такие как смазочное масло, растительное масло, гидравлическая жидкость, гликоли, полимеры и эмульсии. Типичные области применения: смазка дизельных двигателей; зубчатые колеса; газовые, паровые и водяные турбины; и контуры охлаждения и фильтрации в крупных машинах и гидравлических системах.

Комплект MT 182 является частью GUNT-Practice Line для обучения сборки, обслуживания и ремонта, предназначенной для обучения в технических колледжах и в учебных центрах компаний.

Тесная связь между теорией и практикой является ключом к обучению. Набор идеально подходит для обучения на основе проектов с особым акцентом на «практическую» работу. Независимая работа студентов помогает в наработке навыков. Обучение в небольшой команде также является полезным форматом обучения.

MT 182 позволяет собирать и обслуживать типичный винтовой насос. Студенты знакомятся со всеми компонентами насоса и режимами их работы. Отдельные детали комплекта размещены в ящике для инструментов. Практикуется систематическая сборка и разборка насоса.

Прилагаемый учебный материал детализирует отдельные этапы, включенные в упражнения, а также предоставляет дополнительную информацию об областях применения, режиме работы и конструкции насоса.

Цели обучения и экспериментов:

- изучение конструкции и функционирования винтового насоса и его компонентов

- сборка и разборка для технического обслуживания и ремонта

- замена компонентов (например, уплотнений) поиск неисправностей, оценка неисправностей

- планирование и оценка работ по техническому обслуживанию и ремонту

- планирование и оценка технического обслуживания и ремонтных операций.

- чтение и понимание технических чертежей и инструкций по эксплуатации

Спецификация:

[1] Изучение концепции обслуживания и ремонта на примере винтового насоса

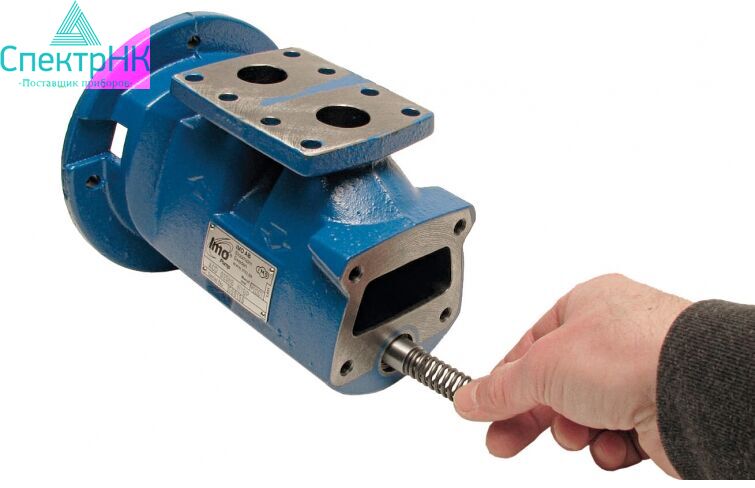

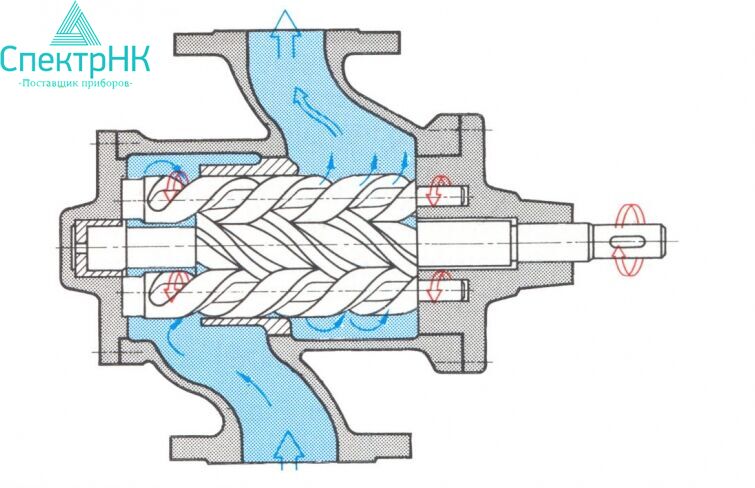

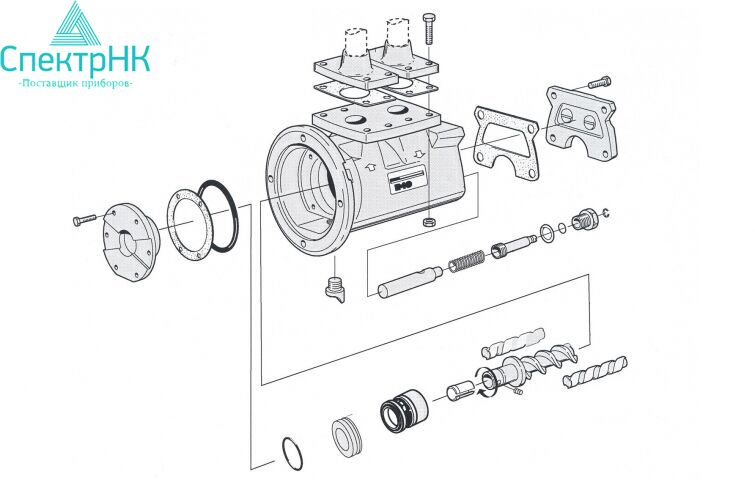

[2] 3-х винтовой насос, с 1 приводным винтом и 2-мя подающими винтами

[3] встроенный клапан ограничения давления; при избыточном давлении часть потока возвращается на сторону впуска

[4] используется для сред с кинематической вязкостью в диапазоне 2...1500 мм²/с

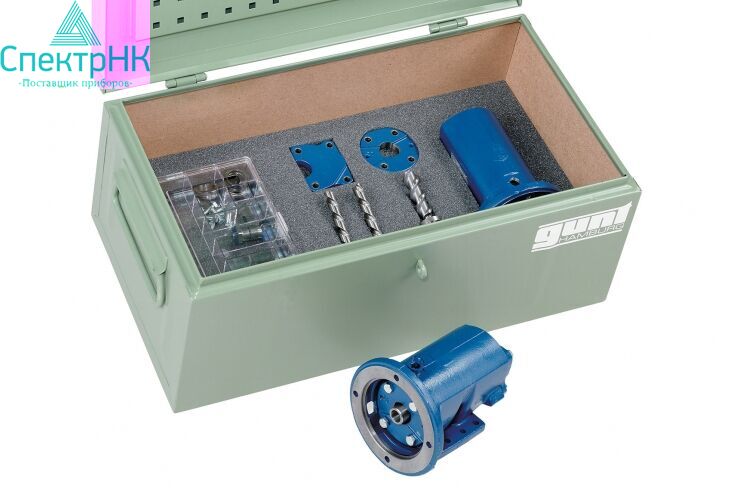

[5] детали насоса и инструменты помещены в инструментальный ящик

[6] часть серии практических упражнений GUNT-Practice Line

Технические данные:

Винтовой насос

- потребляемая мощность: макс. 1,35 кВт

- максимальное давление: 12 бар

- объем: 13,9 см³ / оборот шпинделя

- макс. скорость: 3600 об/мин

- впускное соединение: DN25

- выпускное соединение: DN25

Корпус: серый чугун

Габаритные размеры и вес:

ДхШхВ: 690x360x312мм (инстументальный ящик)

Вес: прибл. 50кг

Комплектность поставки:

1 комплект винтового насоса

1 комплект инструментов

1 комплект монтажных деталей

1 комплект мелких деталей

1 комплект прокладок

1 стальной ящик с пенным наполнителем

1 комплект учебного материала, состоящий из: технического описания системы, полного комплекта чертежей со списками деталей, описания процессов технического обслуживания и ремонта, предлагаемых упражнений;
