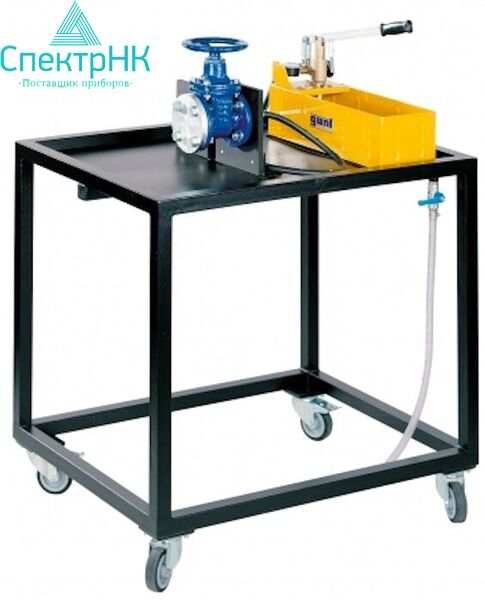

Контрольно-поверочный стенд для гидравлических клапанов и арматуры MT 162

MT 162 используется для опрессовки различных типов арматуры. Устройство используется для проверки, того легко ли открывается и закрывается клапан под давлением, и может ли корпус и уплотнения выдержать испытательное давление. Поршневой насос с ручным управлением забирает воду из резервуара заполняет внутреннюю часть клапана и создает испытательное давление. Манометр показывает испытательное давление. Сварная сборная подставка оснащена лоток с шаровым краном для слива жидкости. Испытуемый клапан прикрепляют к монтажному фланцу и закрывают глухим фланцем.

Поршневой насос и монтажный фланец соединены напорным шлангом. Испытательный стенд включает в себя собственный резервуар для хранения жидкости, поэтому его можно использовать независимо от водопровода. Резервуар необходимо периодически доливать.

Испытательный стенд используется, в частности, для окончательного тестирования клапанов, собранных и разобранных из сборочных комплектов GUNT MT 154, MT 156, MT 157 и MT 158. Это гарантирует, что успешно завершенный монтажный комплект может быть проверен на работоспособность с помощью формальной процедуры тестирования.

Цели обучения и экспериментов:

- следующие эксперименты можно проводить вместе с клапанами и фитингами, такими как клиновая задвижка или прямоточный клапан (MT 156), дроссельный или обратный клапан (MT 157), шаровой кран или запорный клапан (MT 158)

- правильное подключение арматуры к фланцевой муфте

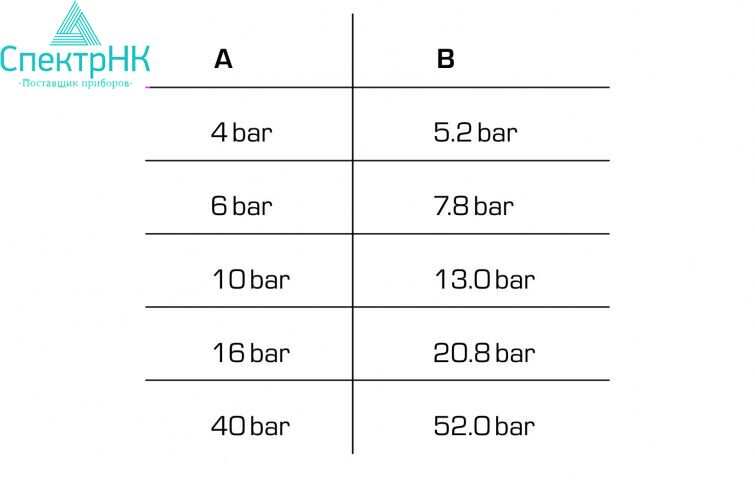

- ознакомление с терминами «номинальное давление» и «испытательное давление»

- выполнение заключительного испытания сборочных комплектов GUNT MT 154, MT 156, MT 157 и MT 158

- проверка свободного хода клапанов и арматуры

- опрессовка: проверка герметичности корпуса и фланцевых уплотнений

- испытание давлением: испытание на герметичность седла клапана

- составление протокола испытаний

Спецификация:

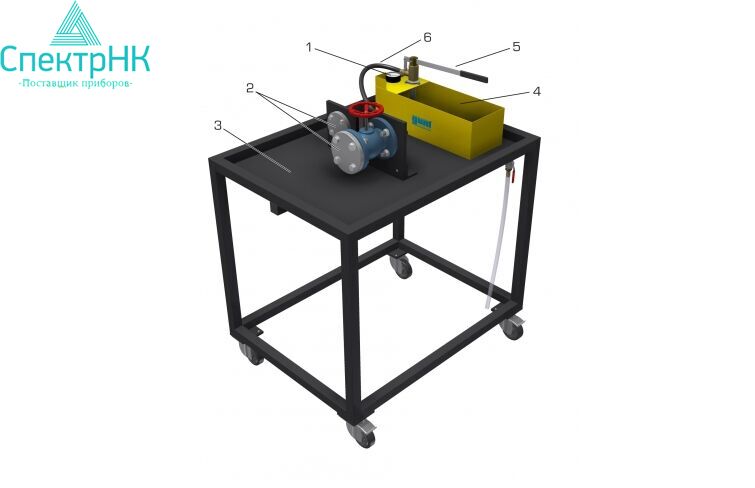

[1] испытательный стенд для монтажа промышленной арматуры и компонентов

[2] опрессовка арматуры и компонентов при помощи ручного поршневого насоса для создания испытательного давления, обратный [3] клапан для сброса давления в системе и манометр для измерения давления

[4] 2 различных размера монтажного фланца с глухим фланцем и фланцевым уплотнением

[5] соединение насоса и испытательного фланца через напорный шланг

[6] испытательная среда: вода

[7] мобильная рама со сборным поддоном и шаровым краном для слива

[8] резервуар для хранения воды

[9] серия GUNT-Practice Line для обучения сборки, обслуживания и ремонта

Технические данные:

- Поршневой насос с баком

- испытательное давление: 0… 60 бар

- емкость бака: 12 л

- манометр: 0… 60бар

- Монтажные фланцы для испытуемых клапанов и фитингов

- DN25

- DN40

Габаритные размеры и вес:

ДхШхВ: 1000x750x1200 мм

Вес: прибл. 80 кг

Комплектность поставки:

1 испытательный стенд

1 комплект аксессуаров

1 комплект инструментов

1 инструкция + учебные материалы
