Сборочное упражнение: Кленовая задвижка и прямоточный клапан МТ 156

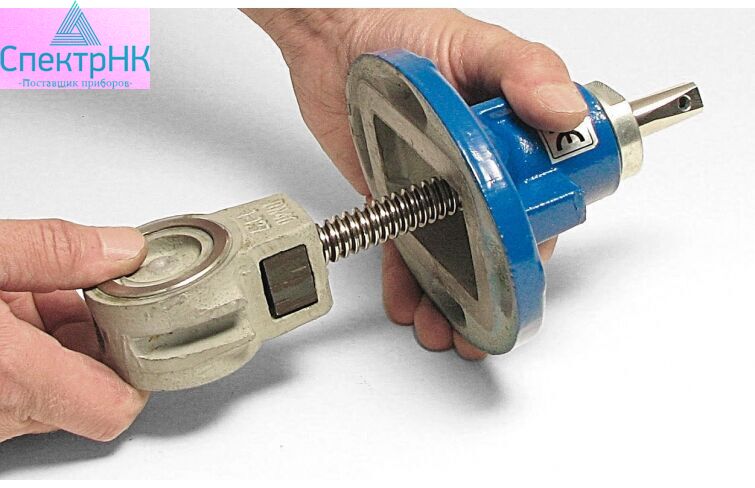

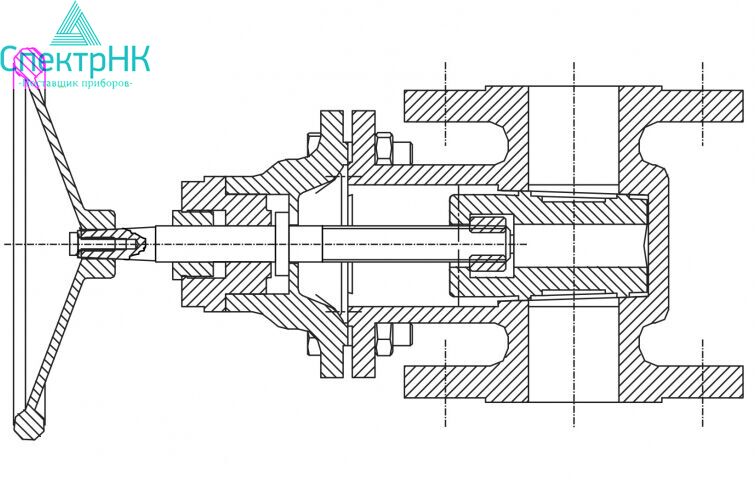

Клиновые задвижки используются в качестве арматуры для воды, водяного пара, масла и других неагрессивных жидкостей. Возможны рабочие температуры до 200°C. Клиновые задвижки в этой конструкции управляются с ручным управлением. Во время закрывания ползун вдвигается гайкой шпинделя в уплотнительные кольца в корпусе.

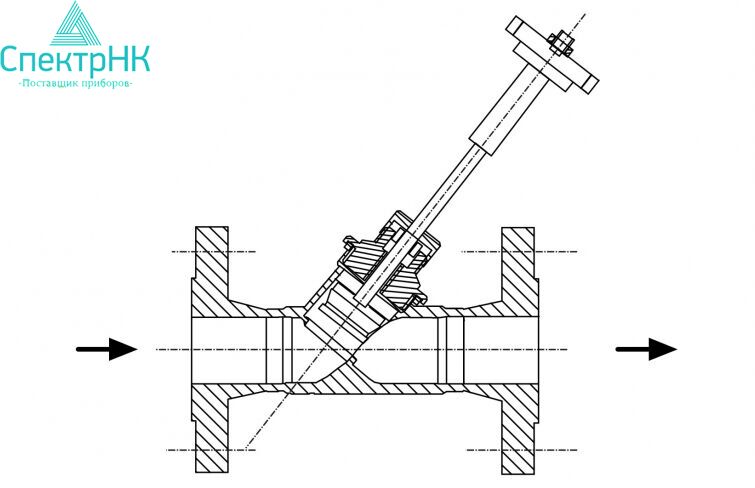

Клиновая задвижка - это типичная арматура, используемая в трубах для питьевой воды. Клиновая задвижка также используются во многих областях промышленности. Они предназначены для нейтральных жидкостей и газообразных сред. Версии из нержавеющей стали подходят для умеренно и очень агрессивных сред. Клапаны могут использоваться при высоких скоростях потока и нечувствительны к слегка загрязненным и высоковязким средам. Шток клапана обычно располагается под углом 45° к направлению потока. Угловые клапаны создают значительно меньшую потерю давления, чем винтовые клапаны или клиновые задвижки благодаря менее извилистому пути потока жидкости.

Практический комплект MT 156 является частью линейки GUNT-Practice для сборки, технического обслуживания и ремонта, предназначенной для обучения в технических учебных заведениях и учебных центрах компании. Тесная связь между теорией и практикой является ключом к содержанию обучения.

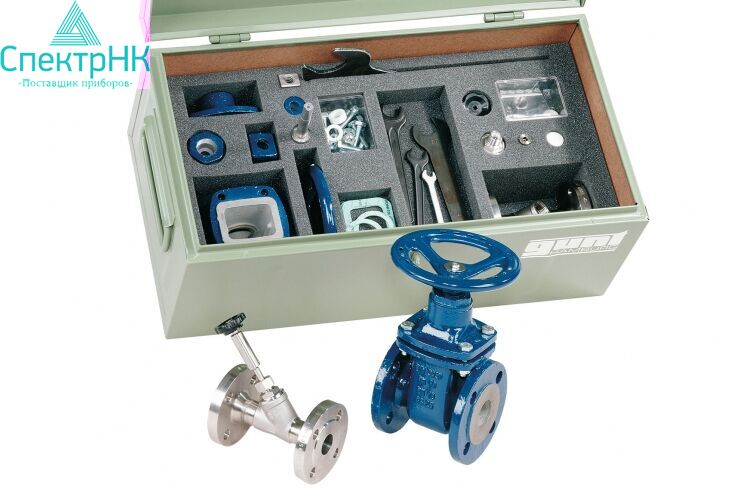

MT 156 позволяет производить сборку и разборку двух типовых промышленных клапана и задвижки. Студенты знакомятся со всеми компонентами и режимами их работы. Отдельные элементы сборки размещены в инструментальном ящике с, со всеми необходимыми инструментами для проведения работ. Практикуется система-тическая сборка и разборка арматуры. В инструкции подробно описаны отдельные этапы сборки, а также представлена дополнительная информация о сферах применения, режимах работы и конструкции арматуры.

Цели обучения и экспериментов:

- конструкция и принцип действия клиновой задвижки

- конструкция и принцип действия прямоточный клапан

- монтаж и демонтаж, в том числе с целью технического обслуживания и ремонта

- замена компонентов (например, уплотнения)

- сравнение 2 различных клапанов и фитингов

- чтение и понимание технических чертежей и инструкций по эксплуатации

- вместе со стендом для испытания арматуры и арматуры МТ 162

- проверка герметичности клапана в сборе

Спецификация:

[1] концепция обучения для упражнений по сборке клапанов и фитингов

[2] задвижка клиновая с маховиком, в комплекте

[3] комплект прямоточного клапана

[4] полный комплект инструментов для сборки

[5] детали клапана и инструменты в ящике для инструментов из листовой стали

[6] серия GUNT-Practice Line для обучения сборки, обслуживания и ремонта

Технические данные:

- Задвижка клиновая с фланцевыми соединениями

- DN40, PN10

- материалы: корпус, крышка, конус: серый чугун; шпиндель, уплотнительные поверхности корпуса и конуса: нержавеющая сталь;

- набивные кольца: графит

- Угловой клапан с фланцевыми соединениями

- DN25, PN16

- материалы: корпус: нержавеющая сталь;

- металлические внутренние части: нержавеющая сталь; уплотнения: PTFE;

Габаритные размеры и вес:

ДхШхВ: 720x360x310 мм (ящик для инструментов)

Вес: прибл. 35 кг

Комплектность поставки:

1 комплект (задвижка клиновая)

1 комплект (угловой клапан)

1 комплект инструментов

1 комплект мелких деталей

1 ящик для инструментов

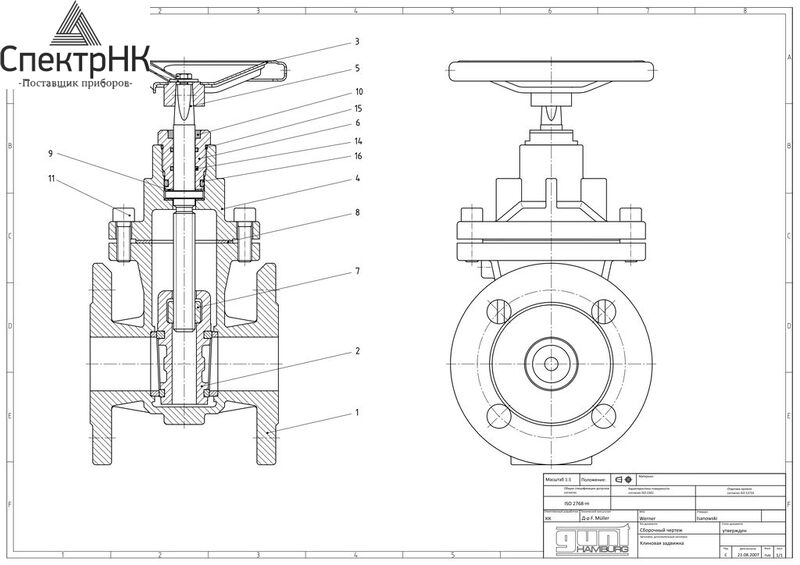

1 комплект инструкций, состоящий из: технического описания системы, полного комплекта чертежей со списками деталей, описания последовательностей сборки и разборки, в том числе в отношении ремонтных работ.
