Сборка и проверка функционирования поршневого компрессора, учебное оборудование МТ 140.01

Испытательное устройство MT 140.01 используется вместе с упражнениями по сборке поршневого компрессора, MT 140 или MT 140.02. Полностью собранный компрессор размещается на испытательном устройстве. Здесь профессионально собрана вся система, включая выравнивание двигателя и компрессора. Электрическое соединение компрессора также может быть продемостерировано, если это требуется в процессе обучения. Успешно выполненная сборка может быть проверена на работоспособность с использованием формальной процедуры тестирования. Во время проверки работоспо-собности повышается давление в рессивере и потребление тока приводным двигателем регистрируется в течении всего времени работы.

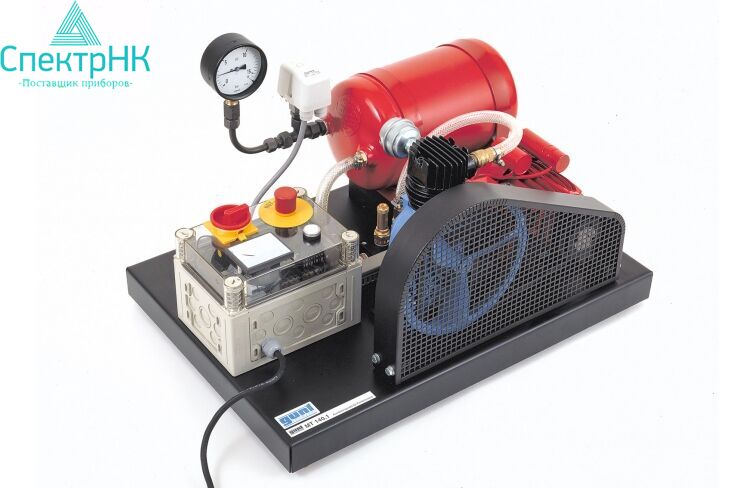

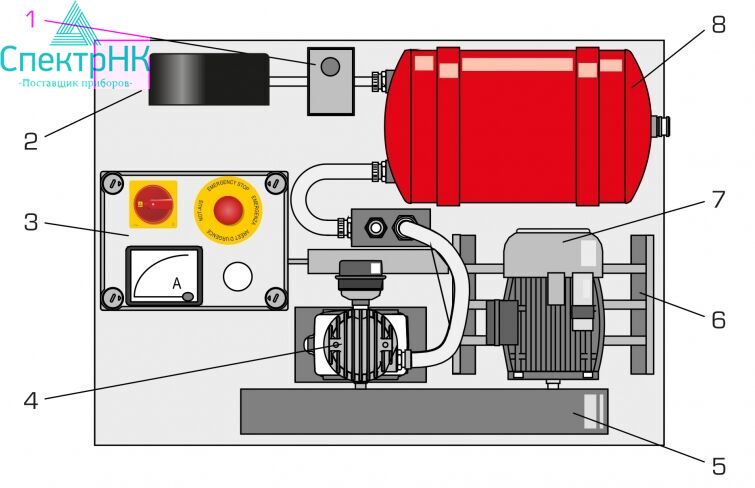

Компоненты MT 140.01 крепко зафиксированы на опорной плите. Блок содержит электродвигатель с ременным шкивом и защитным экраном. В комплект входит распределительная коробка с дисплеями и элементами управления, а также сосуд высокого давления с дисплеем, предохранительным клапаном и реле давления .

Амперметр на распределительной коробке показывает потребление тока приводным двигателем.

Проверяемый компрессор устанавливается на испытательном стенде и подключается к приводному двигателю через ременную передачу.

Цели обучения и экспериментов:

- в сочетании с поршневым компрессором ( упражнений МТ 140 или МТ 140.02):

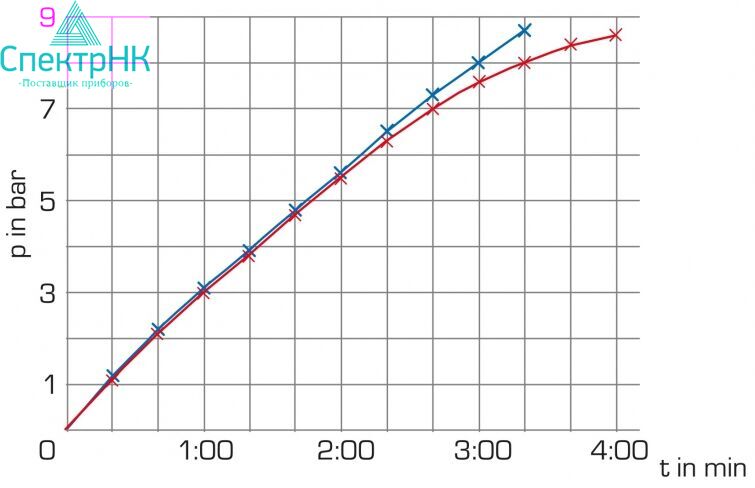

- функциональные испытания поршневого компрессора повышение давления в баке в течение всего времени работы

- потребление тока приводным двигателем как функция давления

- ознакомление с генератором сжатого воздуха и его комплектующими

- функционирование и режим работы

- предохранительные элементы: предохранительный клапан, реле давления, обратный клапан

- профессиональная установка компрессора в испытательном устройстве, включая настройку и юстировку

Спецификация:

[1] Установка и испытание поршневого компрессора на работоспособность ( совместно с МТ 140 или МТ 140.02)

[2] привод от электродвигателя и ременной передачи

[3] однофазный электродвигатель на регулируемой каретке

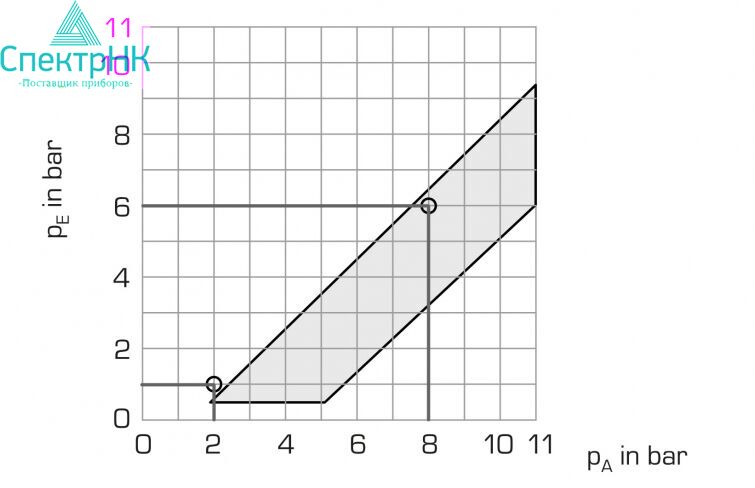

[4] сосуд давления с регулируемым переключателем давления и манометром

[5] распределительная коробка с регуляторами и амперметром (класс 2,5) для индикации потребляемого тока

[6] предохранительные устройства: реле давления, предохранительный клапан, защитный экран для ременной передачи, аварийный выключатель

[7] блок входит в линию упражнений сборки, технического обслуживания и ремонта GUNT

Технические данные:

Однофазный двигатель:

- выходная мощность: 250 Вт

- скорость: 1405 об/мин

Сосуд под давлением (ресивер):

- ёмкость: 10 л

- максимальное давление: 10 бар

Диапазон измерения:

- давление: 0....16 бар

- ток: 0....4А

Сеть: 230В 50 Гц, 1ф

Габаритные размеры и вес:

ДxШxВ: 820x550x500мм

Вес: прибл. 45кг

Комплектность поставки:

1 экспериментальная установка

1 секундомер

1 комплект инструментов

1 масло (0,5 л)

1 руководство пользователя
