Поршневой насос, сборочное упражнение, учебное оборудование МТ 184

Поршневые насосы - это насосы прямого вытеснения, работающие в колебательном режиме, обычно заполнены. При постоянной скорости их характеристика представляет собой почти вертикальную прямую линию; при разных давлениях объемный расход остается постоянным.

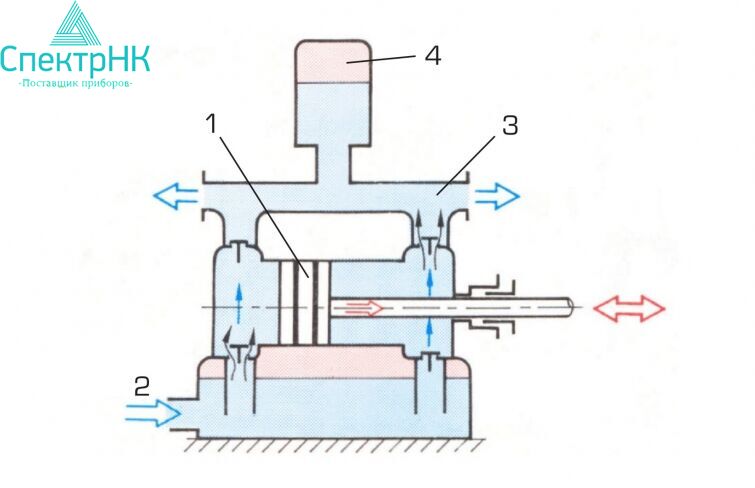

Представленный здесь насос представляет собой поршневой насос двойного действия. Это означает, что каждый ход поршня является одновременно тактом впуска и подачи. Типичными областями применения насоса являются перекачка питьевой и технической воды для бытовых нужд, в сельском хозяйстве, судоходстве, промышленности и садоводстве.

Комплект MT 184 является частью серии GUNT-Practice Line сборки, обслуживания и ремонта, предназначенной для обучения в технических колледжах и в учебных центрах компаний. Тесная связь между теорией и практикой является ключом к содержанию обучения.

Набор идеально подходит для обучения на основе проектов с особым акцентом на «практическую» работу. Независимая работа студентов помогает в освоении материала. Работа в небольшой команде также является полезным форматом обучения.

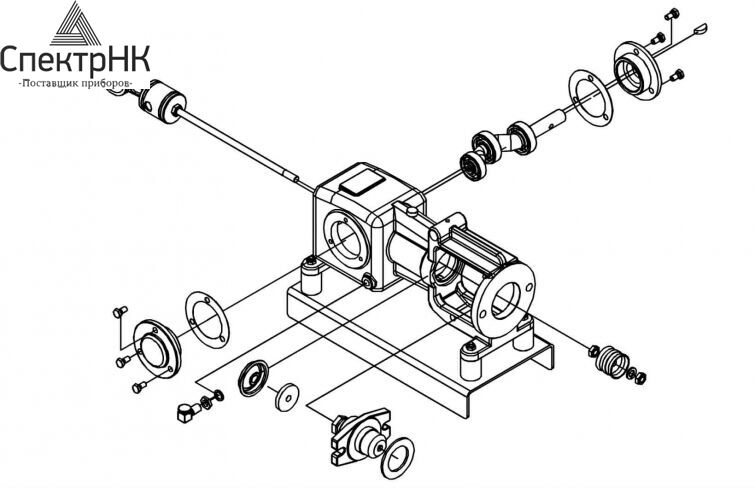

MT 184 позволяет проводить сборку и обслуживание типового поршневого насоса. Студенты знакомятся со всеми компонентами насоса и режимами их работы. Детали четко разложены в ящике для инструментов. Практикуется систематическая сборка и разборка насоса. В учебном материале подробно описываются отдельные этапы, включенные в упражнение, и предоставляется дополнительная информация об областях применения, режиме работы и конструкции насоса.

ЦЕЛИ ОБУЧЕНИЯ И ЭКСПЕРИМЕНТОВ

- изучение конструкции и функционирования поршневого насоса и его компонентов

- сборка и разборка для технического обслуживания и ремонта

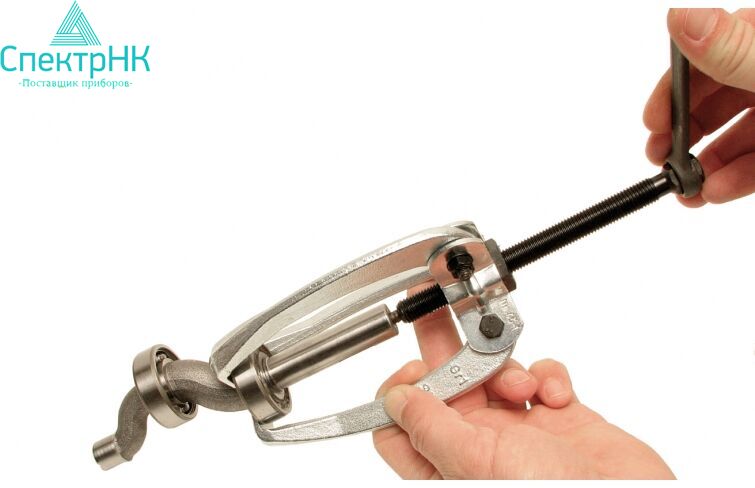

- замена компонентов (например, уплотнений или подшипников) поиск неисправностей, оценка неисправностей

- планирование и оценка работ по техническому обслуживанию и ремонту

- планирование и оценка технического обслуживания и ремонтных операций.

- чтение и понимание технических чертежей и инструкций по эксплуатации

СПЕЦИФИКАЦИЯ

[1] Изучение концепции обслуживания и ремонта на примере поршневого насоса двойного действия

[2] Воздушный сосуд для компенсации скачков давления

[3] Встроенный предохранительный клапан возвращает часть потока обратно на сторону впуска в случае избыточного давления

[4] уплотнение штока поршня по принципу сальника

[5] Привод насоса через клиноременной шкив

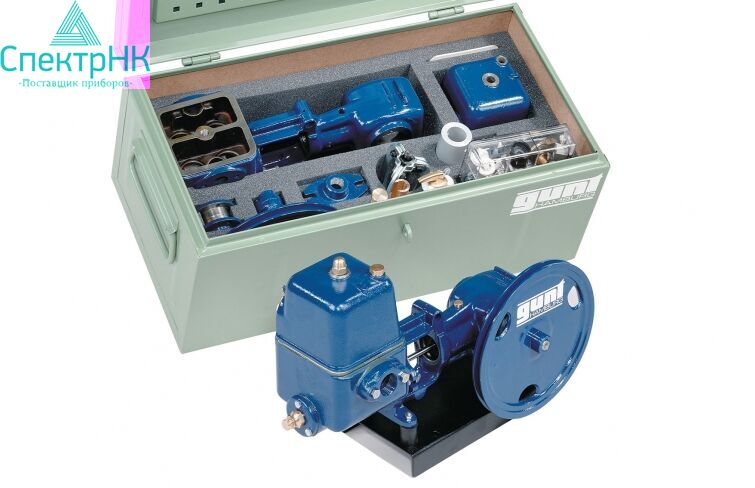

[6] детали насоса и инструменты помещены в инструментальный ящик

[7] часть серии практических упражнений GUNT-Practice Line

ТЕХНИЧЕСКИЕ ДАННЫЕ

- Поршневой насос

- макс. скорость потока: 1000 л / ч

- макс. напор: 60м

- макс. Потребляемая мощность: 370 Вт

- привод через клиновой ремень, скорость двигателя: 1450 об/мин

- всасывающий патрубок: 1 ”

- выпускной патрубок: 1 ”

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС

ДхШхВ: 690x360x312мм (ящик)

Вес: прибл. 33кг

КОМПЛЕКТНОСТЬ ПОСТАВКИ

1 комплект поршневого насоса

1 комплект инструментов

1 комплект мелких деталей

1 комплект прокладок

1 стальной ящик с наполнителем из плотного поролона

1 комплект учебного материала, состоящий из: технического описания системы, полного комплекта чертежей со списками деталей, описания процессов технического обслуживания и ремонта, предлагаемых упражнений; руководство изготовителя.

Состав инструкции: Текст (включая деталировки) - более 200 стр.; Чертежи, форматом: А2 - 4 стр. А1 - 2 стр. А0 - 1 стр.!
