Система вентиляции, учебное оборудование HL 720

Инженерные системы вентиляции коммерческих помещений, больниц, ресторанов или конференц-залов для обеспечения воздухообмена в отдельных помещениях, аналогично и жилым помещениям. В реальных приточно-вытяжных установках воздух нагревается или охлаждается теплообменником и очищается фильтрами, например: от пыльцы, пыли, газов.

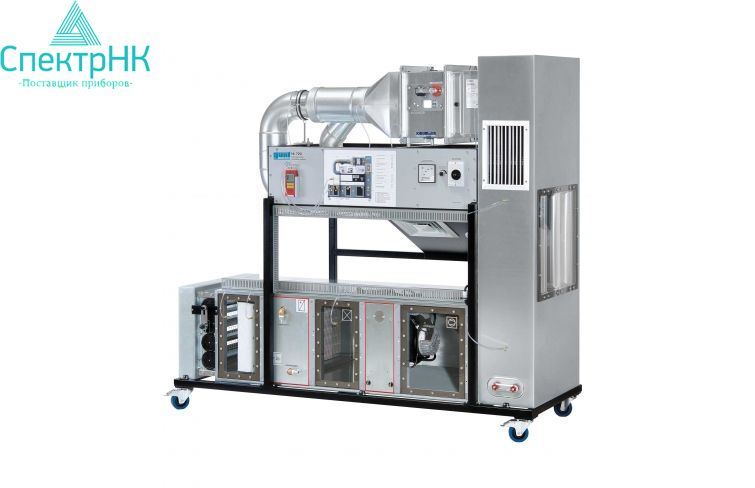

HL 720 демонстрирует работу системы вентиляции и ее компонентов. Используемые компоненты являются обычными в вентиляционной технике и поэтому имеют большое практическое значение. Система вентиляции работает как система подачи чистого воздуха.
Воздух поступает через жалюзи и проходит через компоненты системы вентиляции, такие как многолепестковая заслонка и фильтр. Вентилятор обеспечивает воздушную транспортировку. Далее по воздуховоду расположены типичные компоненты, такие как звено звукоизоляции, смотровой люк, различные воздуховыпускные отверстия и противопожарная (шиберная) заслонка.
Смотровые окна позволяют видеть звено звукоизоляции, фильтр, вентилятор и многолепестковую заслонку. Исходная функция компонента остается неизменной.

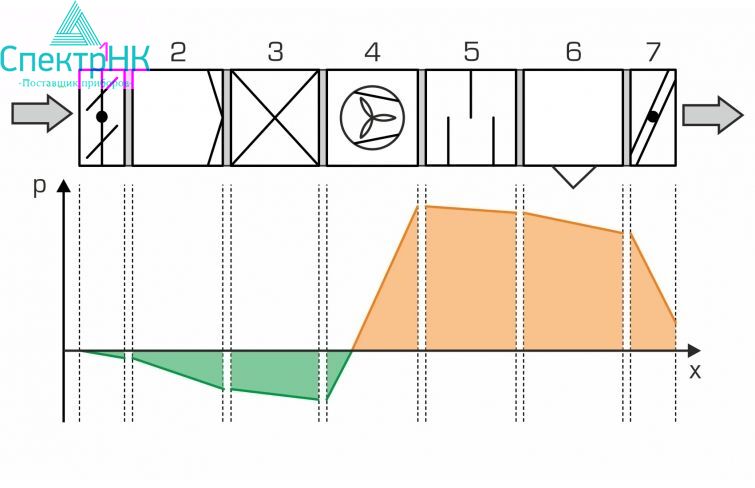

Запись давлений и перепадов давления в соответствующих точках измерения позволяет представить кривую давления для всей системы. В реальных системах вентиляции, компоненты вентиляции создают гидравлическое сопротивления. Измеряется мощность электропривода вентилятора и рассчитывается объемный расход воздуха.
Для дальнейших экспериментов, например контроля комнатной температуры, в системы вентиляции могут быть исследованы совместно с HL 722 и внешним источником горячей воды. Теплообменник HL 720 подключается к HL 722 с помощью быстроразъемных соединений.

ЦЕЛИ ОБУЧЕНИЯ И ЭКСПЕРИМЕНТОВ:

- проектирование и работа системы вентиляции
- измерение давления в воздуховоде
- измерение мощности электропривода вентилятора
- определение скорости потока
- конструкция и работа таких компонентов, как
- защитная решетка
- многолепестковая заслонка
- фильтр
- теплообменник (возможна работа через HL 722)
- вентилятор
- смотровой люк
- звено звукоизоляции
- вентиляционная решетка с регулируемой скоростью потока
- шиберная заслонка
- потолочные вентиляционные отверстия

СПЕЦИФИКАЦИЯ:

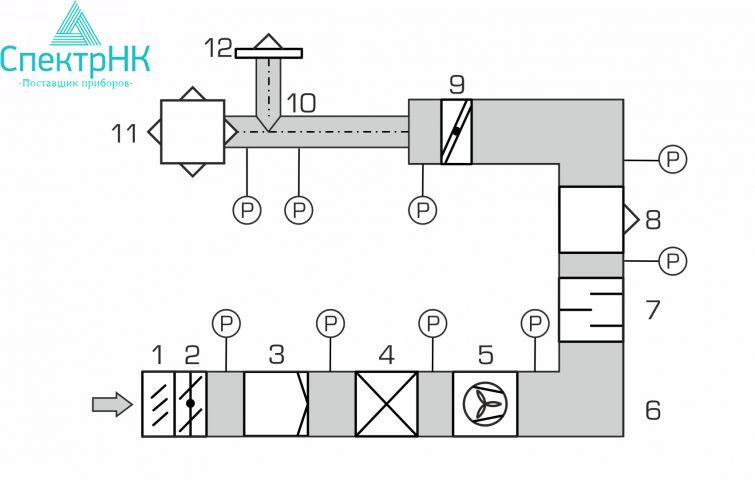

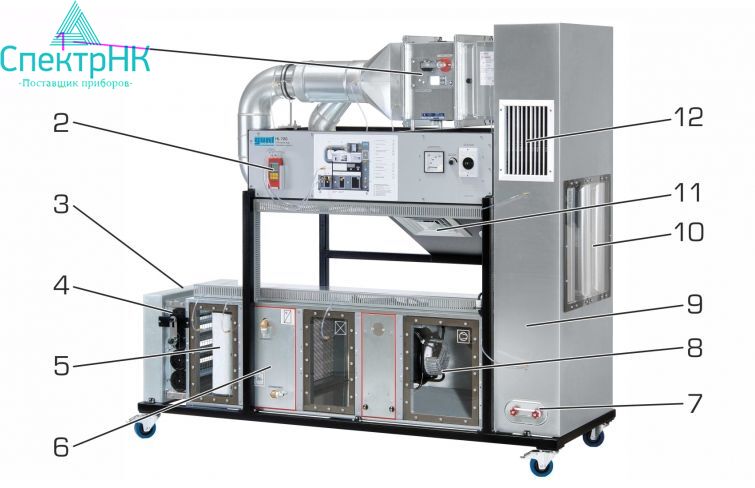

[1] проектирование и работа системы вентиляции
[2] все основные компоненты вентиляционной системы, некоторые со смотровыми окнами
[3] защитная решетка и регулируемая многостворчатая заслонка на входе воздуха
[4] фильтр для очистки воздуха
[5] вентилятор с электронно-коммутируемым (ЕС) двигателем
[6] 3 звена звукоизоляции
[7] различные воздуховыпускные отверстия для распределения воздуха в помещении: дисковый клапан, потолочное отверстие и вентиляционная решетка с регулируемой скоростью потока
[8] смотровой люк для инспекционных целей
[9] противопожарная шиберная заслонка предотвращает попадание огня и дыма в воздуховод
[10] воздуховод со штуцерами для измерения давления
[11] измерение давления с помощью портативного измерительного прибора
[12] измерение эффективной мощности вентилятора
[13] определение расхода через перепад давления

ТЕХНИЧЕСКИЕ ДАННЫЕ:

- Воздушный канал:
- 2 части ШxВ 612x409 мм и 710x304 мм
- Вентилятор:
- макс. расход: 2200 м³/ч
- макс. мощность приводного двигателя: 1,18кВт

- Диапазоны измерения:
- давление: -1… 25 мбар
- эффективная мощность: 0… 1200Вт

- 400 В, 50 Гц, 3 фазы

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС:

ДхШхВ: 2150x795x1970 мм
Вес: прибл. 263 кг

ТРЕБУЕТСЯ ДЛЯ ЭКСПЕРИМЕНТОВ:

слив, подключение холодной и горячей воды

КОМПЛЕКСНОСТЬ ПОСТАВКИ:

1 тренажёр
1 комплект учебных материалов

АКСЕССУАРЫ:

HL 722 Регулирующий блок системы вентиляции
