Тепловой наcос, учебное оборудование HL 320.01

Модульная система HL 320 позволяет проводить эксперименты по производству, хранению и использованию тепла из возобновляемых источников энергии. HL 320.01 включает тепловой насос, который можно подключать к различным источникам и потребителям тепла. Совместно с другими модулями серии HL 320 можно исследовать возможные варианты подключения теплового насоса в современную систему отопления.

Тепловой насос состоит из компрессора, конденсатора, расширительного клапана и испарителя. Эти компоненты связаны друг с другом посредством холодильного контура. Хладагент циркулирует в холодильном контуре с питанием от компрессора. Тепловая энергия источника поглощается испарителем. Дополнительная энергия добавляется к испарив- шемуся хладагенту в компрессоре. Эта энергия может быть передана потребителю в виде тепла.

На тренажере HL 320.01 конденсатор может быть включен в контур отопления, состоящий из различных потребителей. Испаритель можно подключать к контуру с различными источниками тепла. В комплект поставки включены трубы с быстроразъёмными соединениями, циркуляционные насосы и аксессуары, необходимые для создания этих соединений.

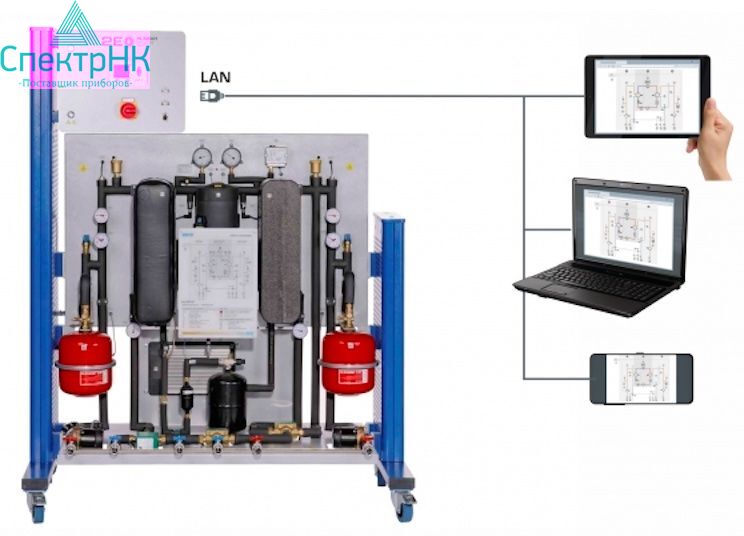

Контроллер отопления управляется через встроенный маршрутизатор LAN. Пользовательский интерфейс может отображаться на любом количестве терминалов через веб-браузер. Могут быть настроены разные уровни допусков пользователей с разными возможностями регулиро- вания параметров процесса. Соединение LAN с локальной сетью позволяет оценивать записанные измеренные значения на ПК. Для этого поставляется дополнительное программное обеспечение от производителя регулятора отопления.

Цели обучения и экспериментов:

- ознакомление с применением тепловых насосов для отопления помещений и горячего водоснабжения

- использование теплового насоса для охлаждения
- преимущества и недостатки различных конфигураций системы (тепловой насос с «рассолом», воздушный тепловой насос)
- конфигурирование и настройка контроллера отопления для управления тепловым насосом
- поведение при изменении спроса и предложения тепла зависимость КПД от источника и понижении температуры
- возможности оптимизации сезонного коэффициента полезного действия

Спецификация:

[1] тепловой насос для модульной системы HL 320
[2] подключения для различных источников и потребителей тепла

[3] один циркуляционный насос и один модуль безопасности с расширительным баком для отопления и контура источника
[4] контроллер отопления свободно программируется с подключением к локальной сети для управления и сбора данных

[5] Маршрутизатор LAN с регистратором данных, карта памяти SD в комплекте
[6] датчики температуры, расхода и давления с подключением к контроллеру отопления
[7] дистанционное обучение: встроенный LAN- маршрутизатор для управления контроллером отопления через веб-браузер любое количество внешних рабочих станций
[8] оценка эксперимента с дополнительным ПО производителя регулятора отопления
[9] хладагент R410A, GWP: 2088

Технические данные:

- Тепловой насос
- мощность нагрева: ок. 2,3 кВт в 5/65°C

- Насосы контура отопления и источника - макс. расход: 3 м3/ч
- макс. напор: 4м

- Контроллер отопления
- входы: до 16
- выходы: до 16
- интерфейсы: шина DL, CAN, LAN

- Хладагент: R410A,
- GWP: 2088, объем наполнения: 2,4 кг, - CO2-эквивалент: 5t

- Диапазоны измерения - температуры:

4 x -50... 180 °C

3 x 0... 120 °C

1 x -20... 60 °C
- расход: 2x 0,02... 1,5 м³/ч (вода)

- давление:

1 x-1...15 бар

1 x-1...49 бар

2 x 0... 6 бар

2 x 0... 50 бар

1 x 0... 18 бар

2 x 0... 10 бар

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 1500x800x1700 мм;

Вес: прибл. 125 кг

Комплектность поставки:

1 тренажёр
1 комплект аксессуаров
1 комплект учебного материала

Требуется для работы:

ПК с Windows

Аксессуары:

Обязательные:

Комбинация 3

HL 320.07 Теплый пол / поглотитель геотермальной энергии
HL 320.08 Тепловентилятор / воздушный теплообменник

Комбинация 4

HL 320.03 Плоский солнечный коллектор
HL 320.05 Центральный модуль с накопителем и контроллером

HL 320.07 Теплый пол / поглотитель геотермальной энергии

HL 320.08 Тепловентилятор / воздушный теплообменник

Комбинация 5

HL 320.02 Электрический нагреватель
HL 320.03 Плоский плоский коллектор
HL 320.05 Центральный модуль с накопителем и контроллером

HL 320.07 Теплый пол / поглотитель геотермальной энергии

HL 320.08 Тепловентилятор / воздушный теплообменник

Рекомендуемые для комбинаций 4, 5

HL 313.01 Источник искусственного света
HL 320.04 Вакуумированный трубчатый коллектор
