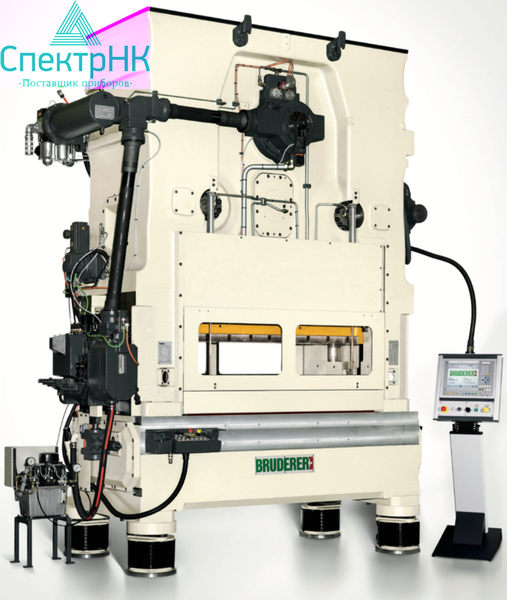

Высокоточный штамповочный пресс автомат BSTA-1600

В каждом штамповочном автомате BSTA заложен наш многолетний опыт работы с самыми требовательными заказчиками. Масштабные инновации и отдельные технические решения в наших прессах смогут повысить рентабельность Вашего производства. Убедитесь сами.

• Высокопроизводительный штамповочный автомат с улучшенной системой балансировки и фиксированной длиной хода

• Номинальное усилие 1600 кН

• Диапазон частоты ходов:

  • Станок с регулируемой длиной хода (стандарт): 100 — 825 ход/мин

• 4 варианта модульного исполнения с размером подштамповой плиты:

  • BSTA 1600-117: 1170 мм

  • BSTA 1600-151: 1510 мм

  • BSTA 1600-181: 1810 мм

  • BSTA 1600-220: 2200 мм

• Управление на базе IPC, высококачественный TFT-дисплей с длительным сроком службы и равномерной подсветкой для удобства чтения даже в условиях низкой освещенности

• Интегрированная система защиты

• Передача сигналов на штамповочный автомат через систему шин EtherCAT

• Точная механика, универсальное применение для различных задач, оптимальное соотношение затрат и преимуществ

Таблица 1: Технические характеристики серии штамповочного пресса BSTA 1600

Усилия действуют там, где надо:

Уникальная система рычагов штамповочных пресс автоматов распределяет по системе нагрузку, производимую в процессе штамповки. Такое распределение нагрузки, минимальные зазоры подшипников и эффективная система смазки - являются решающими условиями обеспечения высокой долговечности и стабильной точности работы пресса. Распределение нагрузки в различных узлах пресс автомата BSTA дают 100% на штампе:

• Благодаря уникальной системе рычагов на закаленные и шлифованные шпиндели регулировки ползуна приходится лишь по 20% общей нагрузки. Такая конструкция позволяет регулировать высоту ползуна в процессе штамповки и всегда удерживать положение нижней мертвой точки в самом узком диапазоне допусков.

• Во избежание отклонения пуансона в штампе при действии внецентренных нагрузок направляющие элементы ползуна расположены исключительно на уровне движения ленты. Используемые подшипники скольжения компенсируют температурные воздействия на направляющие ползуна. Благодаря этому срок службы штампов значительно увеличивается.

• Функция регулировки хода позволяет быстро и надежно устанавливать его различную величину. Таким образом гарантируются высокая гибкость процесса и универсальность применения пресса. При этом фаза протяжки подающего аппарата синхронизируется без дополнительных действий со стороны оператора.
