Термопары серия 200

Стандартные термопары, серия 200.

Термопары серии 200 с неизолированным спаем, защитным чехлом и коммутационной (клеммной) головкой для подключения. Максимальная температура, которую выдерживает головка - 200 С. Ниже, в таблице представлены технические характеристики производимых термопар.

Серия термопар	ANSI тип	Диаметр защитного чехла	Материал защитного чехла	Материал изоляции	Спай	Длина, L (см.рис.)	Тип разъема

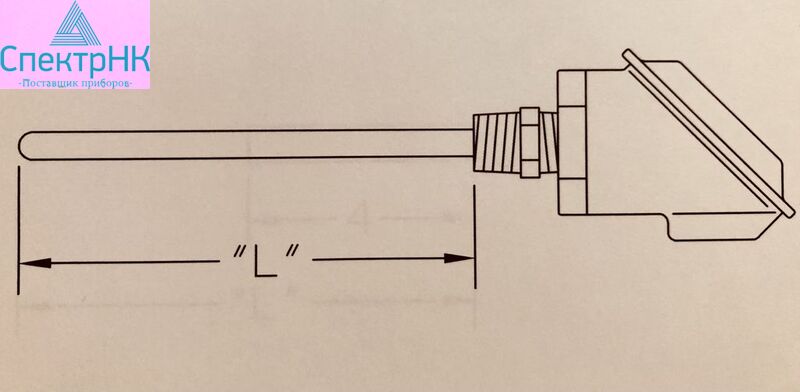

200	K D C R S B	1.6 мм 3,2 мм 4,6 мм 6,4 мм 9,5 мм 12,7 мм	А - корунд BN - нитрид бора G - графит I - инконель 600 М - молибден Р - платина SS304 - нержавеющая сталь 304 Т - тантал W - вольфрам Z- оксид циркония	А - корунд BN - нитрид бора H - гафний MgO - оксид магния	Е - открытый G - изолированный U - неизолированный	При заказа термопары необходимо указывать длину монтажной части	GP1 - клеммная головка 1/2" GP2 - клеммная головка 3/4" GP3 - клеммная головка 1"

Каждая термопара может быть изготовлена по индивидуальному заказу. Необходимо указать диаметр и длину монтажной части, тип головки, рабочую температуру и среду.

Примеры маркировки термопары для осуществления заказа:

1. 200-R-6,4-A-A-U-12-GP1.

2. 200-С-6,4-A-A-U-18-GP1.

Технические характеристики
