Термопары серия 100

Стандартные термопары, серия 100.

Термопары серии 100 с неизолированным спаем и защитным чехлом и стандартным разъемом для подключения. Максимальная температура, которую выдерживает разъем - 540 С. Ниже, в таблице представлены технические характеристики производимых термопар.

Серия термопар	ANSI тип	Диаметр защитного чехла	Материал защитного чехла	Материал изоляции	Спай	Длина, L (см.рис.)	Тип разъема

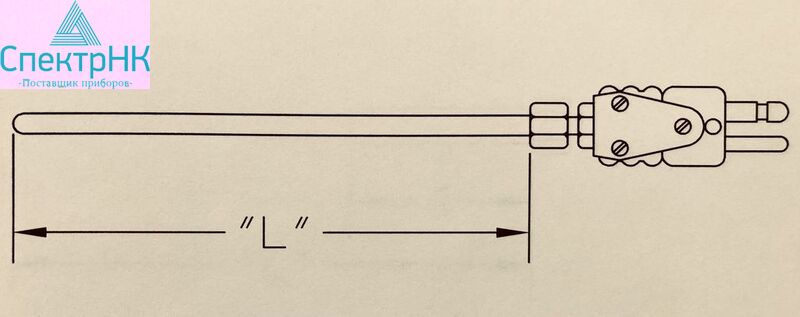

100	K C D R S B	1.6 мм 3,2 мм 4,6 мм 6,4 мм 9,5 мм 12,7 мм	А - корунд BN - нитрид бора G - графит I - инконель 600 М - молибден Р - платина SS304 - нержавеющая сталь 304 Т - тантал W - вольфрам Z- оксид циркония	А - корунд BN - нитрид бора H - гафний MgO - оксид магния	Е - открытый G - изолированный U - неизолированный	При заказа термопары необходимо указывать длину рабочей части	P - вилка J - розетка B - вилка и розетка (обе части)

Каждая термопара может быть изготовлена по индивидуальному заказу. Необходимо указать диаметр и длину, тип коннектора, рабочую температуру и среду.

Примеры маркировки термопары для осуществления заказа:

1. 100-К-3,2-I-MgO-U-12-P.

2. 100-С-4,6-M-A-U-18-J
