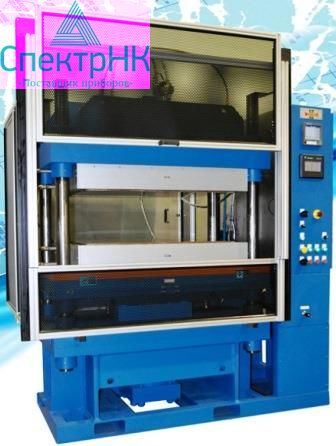

Пресс гидравлический CMG 30H-15

Пресс гидравлический CMG 30H-15

Прессы гидравлические серии Monarch оснащены встроенной гидравлической системой. Для прессов гидравлических серии Monarch доступен широкий диапазон опций для проведения различных лабораторных исследований и операций. Прессы серии Monarch используются в лабораториях по всему миру для формования изделий из пластика и резины, проведения испытаний, прессования композитов. В стандартной комплектации прессы серии Monarch поставляются с гидравлическим цилиндром двойного действия и резервуаром для масла, к которому имеется доступ для чистки. Резервуар оснащен фильтром, индикаторами уровня масла и температуры. Кроме того, стандартная комплектация лабораторных гидравлических прессов Monarch включает:

• Защитный экран для безопасности оператора
• Чугунные опорные плиты, обеспечивающие жесткость конструкции
• Колонны с резьбой для регулировки рабочего пространства
• Замкнутая гидравлическая система с водяным охлаждением
• Жесткое основание пресса, обеспечивающее быструю установку
• Кабинет управления с панелью оператора
• Манометр для контроля усилия с градуировкой в тоннах
• Запорный клапан для регулировки усилия прессования
• Мощный гидравлический цилиндр двойного действия

Технические характеристики модели CMG 30H-15

• 4,5-30 тонн регулируемое усилие прессования;
• 380 x 380 мм плиты с системами нагрева и охлаждения:
• 4245 °C максимальная рабочая температура;
• Кассетные нагревательные элементы;
• Реле с защитой от перегрева;
• Скорость нагрева 10 °C/мин;
• Скорость охлаждения 15±2 °C/мин*;
• Теплоизоляция между плитой и чугунным основанием;
• Цифровые температурные контроллеры Watlow 980 или West Pro-EC44;
• 1 зона контроля температуры на каждую плиту. Всего 4 зоны контроля;
• Точность поддержания температуры ±2 °C;
• Шероховатость плит 2,5 мкм.
• Параллельность плит 0,25 мм/м;
• 25 мм/сек скорость движения плит;
• 2,3 мм/сек скорость прессования;
• 30 мм/сек скорость открывания плит;
• Ход поршня гидравлического цилиндра – 152 мм.
• Скорость нарастания рабочего усилия смыкания плит не регулируется, регулируется скорость движения плит;
• Точность поддержания давления ±1% во всем диапазоне.

Система управления прессом CMG 30H-15

• Программируемый контроллер Allen Bradley MicroLogix 1200;
• Панель управления Microview;
• Счетчик циклов прессования;
• Кнопки для управления прессом;
• Индикаторные лампочки на панели управления;
• Индикация режима работы пресса (ручной / автоматический);
• Индикация нагрева (включен / выключен);
• Отображение текущего шага в цикле прессования;
• Индикация сбоев и аварийных ситуаций
• Заданная и текущая температура плит
• Заданное и текущее усилие прессования
• Заданное и оставшееся время выдержки
