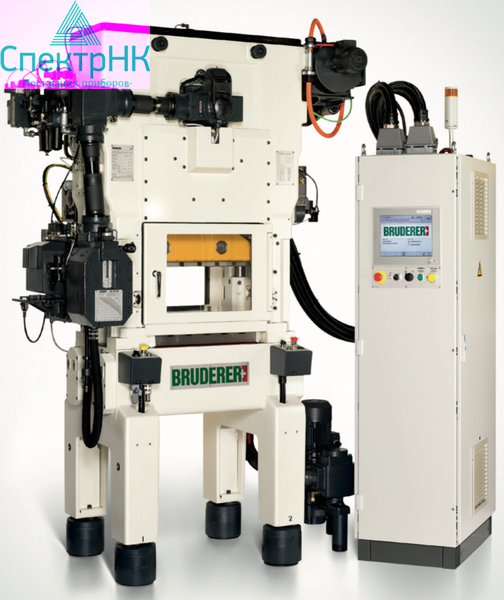

Высокоточный штамповочный пресс автомат BSTA-200

В каждом штамповочном автомате BSTA заложен наш многолетний опыт работы с самыми требовательными заказчиками. Масштабные инновации и отдельные технические решения в наших прессах смогут повысить рентабельность Вашего производства. Убедитесь сами.

Регулируемый ход с уравновешиванием масс и самая современная технология управления:

• обеспечивает универсальные возможности в любой сфере применения

• идеально для любой величины хода

Термонейтральные направляющие ползуна с точкой опрокидывания на уровне движения ленты:

• для продолжительного срока службы штампа

• для оптимального качества деталей

Регулировка ползуна в рабочем режиме в производственных условиях:

• для оптимальной регулировки штампа

Мощный узел сцепления и торможения:

• обеспечивает качество первого и последнего удара и тем самым – уменьшения отходов

Микрометрический диапазон допусков положения нижней мертвой точки:

• обеспечивает повышение надежности технологического процесса

Точная механика и уникальная рычажно-приводная система:

• для повышения надежности и долговечности всей механической части

Интегрированная функция измерений и контроля:

• оптимизация процесса благодаря простому обслуживанию через систему управления

Таблица 1: Технические характеристики серии штамповочных прессов BSTA 200

Усилия действуют там, где надо:

Уникальная система рычагов штамповочных пресс автоматов распределяет по системе нагрузку, производимую в процессе штамповки. Такое распределение нагрузки, минимальные зазоры подшипников и эффективная система смазки - являются решающими условиями обеспечения высокой долговечности и стабильной точности работы пресса. Распределение нагрузки в различных узлах пресс автомата BSTA дают 100% на штампе:

• Благодаря уникальной системе рычагов на закаленные и шлифованные шпиндели регулировки ползуна приходится лишь по 20% общей нагрузки. Такая конструкция позволяет регулировать высоту ползуна в процессе штамповки и всегда удерживать положение нижней мертвой точки в самом узком диапазоне допусков.

• Во избежание отклонения пуансона в штампе при действии внецентренных нагрузок направляющие элементы ползуна расположены исключительно на уровне движения ленты. Используемые подшипники скольжения компенсируют температурные воздействия на направляющие ползуна. Благодаря этому срок службы штампов значительно увеличивается.

• Функция регулировки хода позволяет быстро и надежно устанавливать его различную величину. Таким образом гарантируются высокая гибкость процесса и универсальность применения пресса. При этом фаза протяжки подающего аппарата синхронизируется без дополнительных действий со стороны оператора.
