Для определения потери давления в трубах, учебная установка HL 102

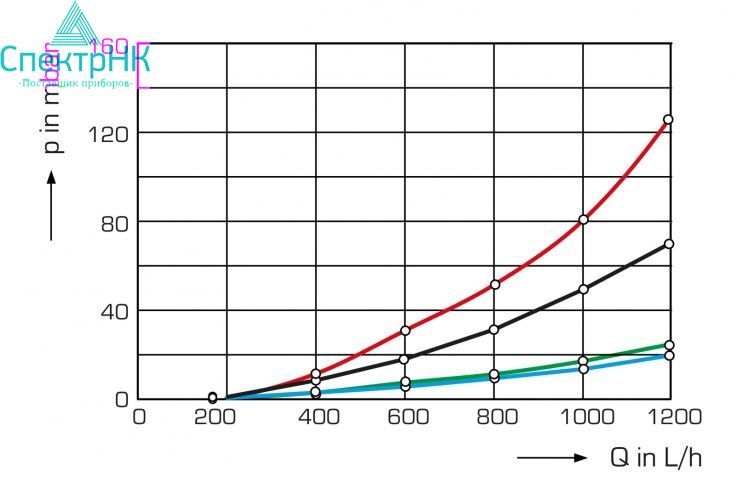

Когда поток проходит по трубам, возникают потери давления из-за трения между стенкой трубы и водой. Потеря давления напрямую зависит от шероховатости поверхности внутренней стенки трубы и следовательно, от используемого материала. Кроме того, на потерю давления влияют скорость потока и проходящая через него площадь поперечного сечения.

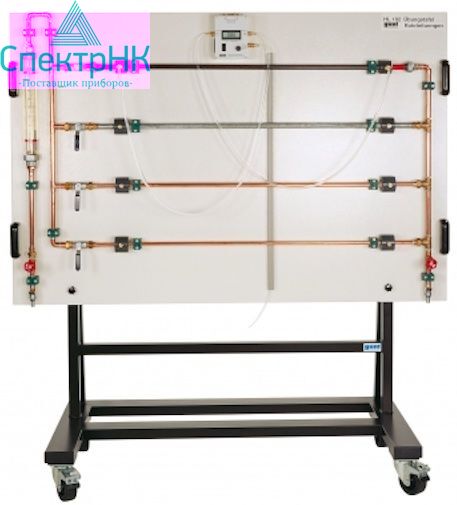

Установка HL 102 позволяет исследовать потери давления несжимаемой жидкости в полностью проточных элементах прямой трубы. Тренажер подходит для оценки того, как различные материалы и диаметры труб влияют на поток. Используемые трубные элементы являются коммерчески стандартными компонентами в отопительной и сантехнике. Прозрачная панель установлена на прочной подвижной раме.

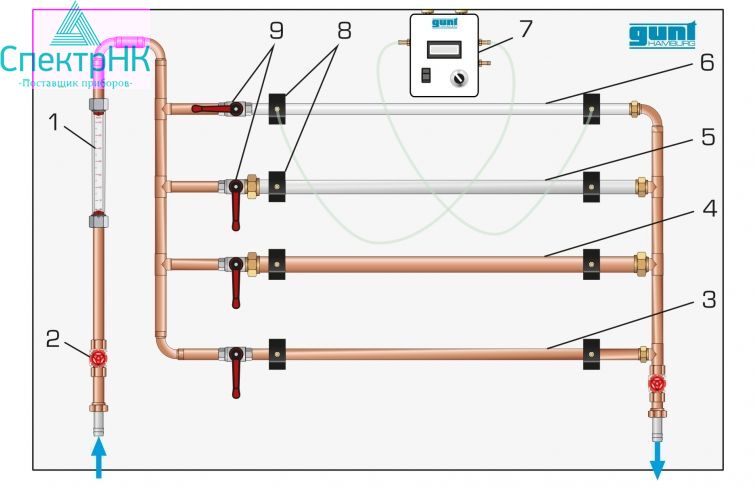

На панели монтируются четыре прямых элемента трубы. Их можно выбрать индивидуально с помощью шаровых кранов. Расход регулируется с помощью клапанов на входе и выходе и считывается на ротаметре.

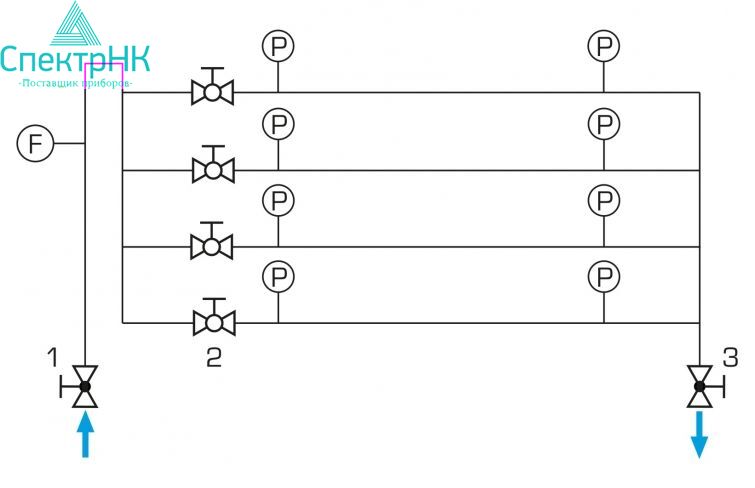

Точки измерения давления в трубопроводной системе выполнены в виде кольцевых камер и расположены между началом и концом измерительных участков, что обеспечивает точное измерение давления. Датчики подключаются попарно к измерителю перепада давления, и соответствующий перепад давления отображается на дисплее.

Цели:

- исследование потерь давления потока в трубах
- измерение перепада давления на разных участках трубопровода

- влияние труб различного диаметра

- влияние различных материалов и шероховатости поверхности
- влияние скорости потока
- сравнение эксперимента и теории

Спецификация:

[1] Исследование потерь давления на трение в трубопроводе.
[2] элементы труб являются коммерчески стандартными компонентами в сфере отопления и сантехники

[3] прозрачная панель, установленная на прочной подвижной раме
[4] четыре измерительных участка с разным сечением труб и из разных материалов

[5] выбор участков трубопровода через шаровые краны
[6] подключения воды с помощью быстроразъемных соединений на входе и выходе

[7] расход можно регулировать с помощью клапанов
[8] измерение расхода ротаметром
[9] измерение перепада давления с помощью измерителя перепада давления с дисплеем

Технические данные:

- Длина измерения отрезков трубы: 1000 мм

- участок трубы 1: прозрачный пластик, диаметр: 20х1,5мм
- участок трубы 2: сталь, диаметр: 1/2 ”

- участок трубы 3: медь, диаметр: 18x1 мм

- участок трубы 4: медь, диаметр: 15x1 мм

- Измеритель перепада давления

- Диапазоны измерения
- расход: 150... 1600л / ч
- перепад давления: ± 350 мбар

Габаритные размеры и вес:

ДхШхВ: 1650x700x1850 мм

Вес: прибл. 92кг

Требуется для работы:

Подключение воды 1500 л/ч, слив

Комплектность поставки:

1 тренажёр
1 измеритель перепада давления

1 комплект шлангов
1 комплект учебных материалов
