Определение потерь давления в арматуре и фитингах, учебная установка HL 113

Потери давления возникают в трубопроводных системах в результате трения и турбулентности. На практике использование запорной арматуры вызывает потери давления, которые должны быть приняты во внимание при проектировании трубопроводных сетей.

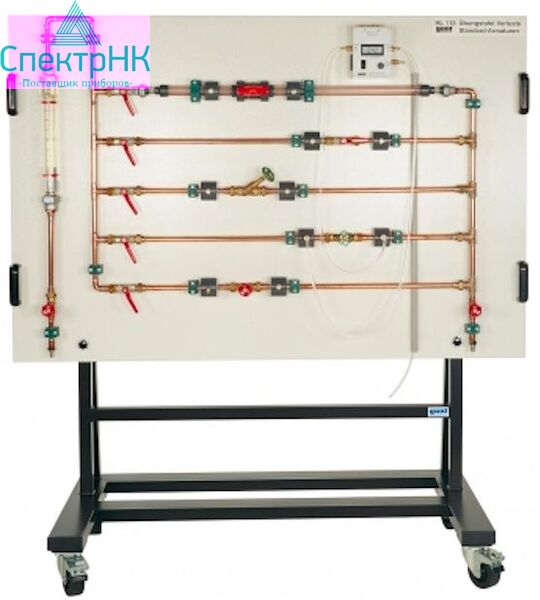

Устройство HL 113 можно использовать для исследования потерь давления в различных запорных клапанах и фитингах. Используемые трубные элементы являются коммерчески стандартными компонентами в отопительной и сантехнике. Прозрачная панель установлена на прочной подвижной раме.

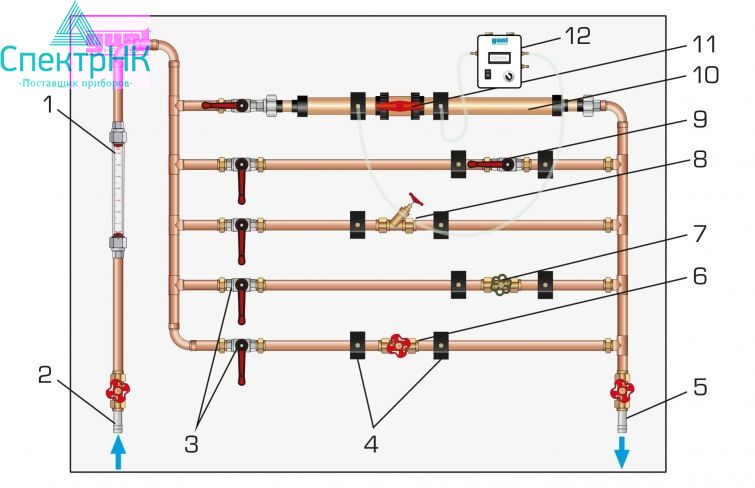

Тренажер состоит из пяти секций трубопроводов, в каждой из которых установлены разные запорные клапаны и фитинги. Отрезки труб можно выбрать индивидуально с помощью шаровых кранов.

Одна из секций труб является прозрачной с прозрачным шаровым клапаном для того, чтобы наблюдать поток на входе и выходе запорного клапана. Расход регулируется клапанами на входе и выходе и считывается по ротаметру.

Точки измерения давления в трубопроводной системе выполнены в виде кольцевых камер и расположены непосредственно перед и после клапанов и фитингов, что обеспечивает точное измерение давления. Датчики подключаются попарно к измерителю перепада давления, и соответствующий перепад давления отображается на дисплее.

Цели обучения и экспериментов:

- потери давления в арматуре и арматуре

- измерение перепада давления

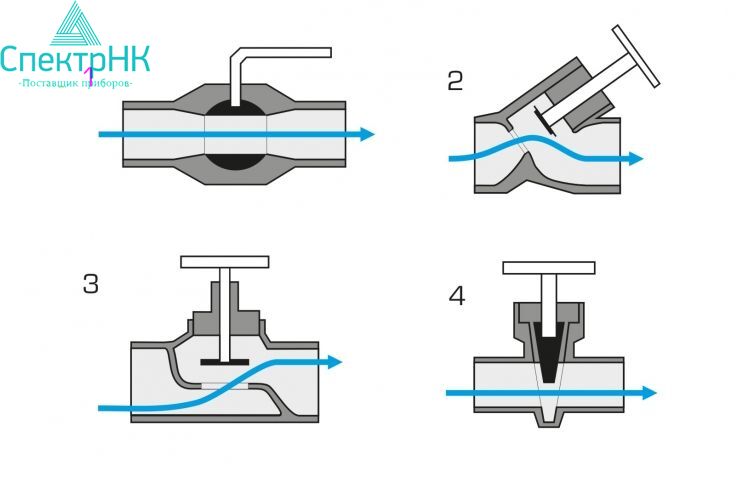

- влияние формы отверстия клапана на потерю давления

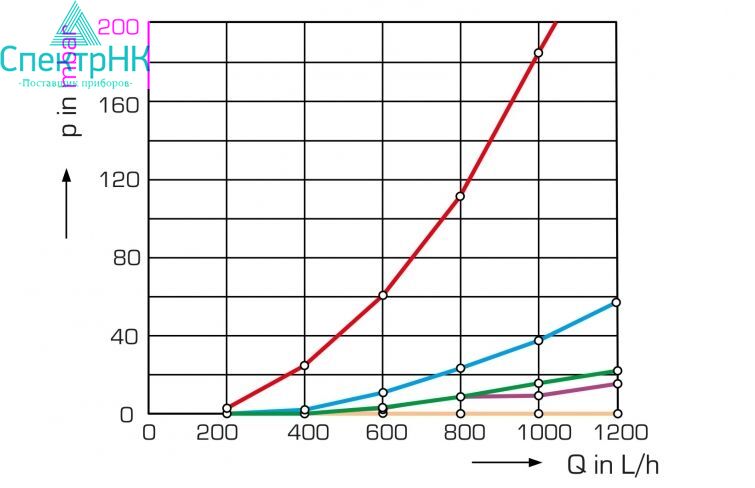

- влияние скорости потока
- определение коэффициентов сопротивления
- сравнение эксперимента и расчета

Спецификация:

[1] Исследование потерь давления для различных запорных клапанов и фитингов
[2] элементы труб являются коммерчески стандартными компонентами в сфере отопления и сантехники
[3] прозрачная панель, установленная на прочной подвижной раме
[4] отдельные участки труб можно выбрать с помощью шаровых кранов
[5] подключения воды с быстроразъемными соединениями
[6] расход можно регулировать с помощью клапанов
[7] измерение расхода ротаметром
[8] измерение перепада давления с помощью измерителя перепада давления с дисплеем

Технические данные:

- Кран шаровой, пластик, прозрачный, Ø: DN32

- Кран шаровой, сталь, Ø: DN15
- Угловой седельный клапан, Ø: DN15
- Клапан винтовой, Ø: DN15

- Задвижка, Ø: DN15
- Измеритель перепада давления

- Диапазоны измерения

- расход: 200... 1700 л/ч

- давление: ± 200 мбар

Габаритные размеры и вес:

ДхШхВ: 1650x700x1850 мм

Вес: прибл. 90кг

Требуется для работы:

Подключение воды, слив

Комплектность поставки:

1 тренажёр
1 измеритель перепада давления

1 комплект шлангов
1 комплект учебных материалов
