Потери давления в системах трубопроводов, учебная установка HL 210

Когда вода течет по системе трубопроводов, возникают сопротивления в результате изменения направления, клапанов и фитингов, а также трения труб. Гидравлическое сопротивление напрямую зависит от геометрии элементов трубы, количества и типа фитингов. Кроме того, скорость потока играет ключевую роль в возникновении потерь давления.

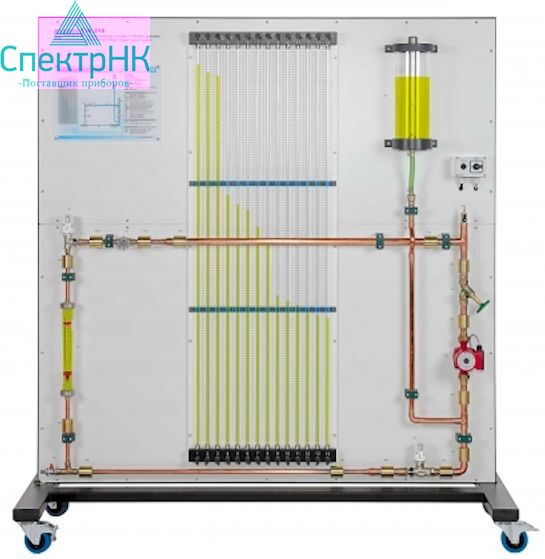

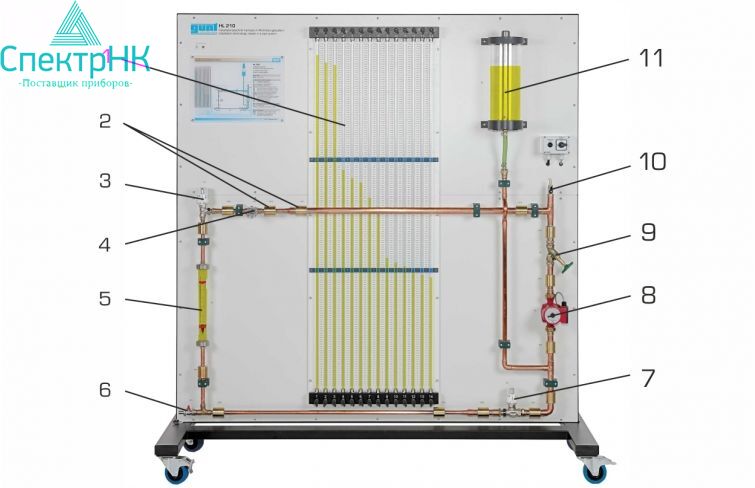

Устройство HL 210 можно использовать для исследования и визуализации распределения давления в трубопроводной системе. Тренажер позволяет экспериментально исследовать различные факторы, влияющие на потери давления в реальных трубных системах. Связь между характеристикой насоса и характеристикой системы изучается в эксперименте. Используемые трубные элементы являются коммерчески стандартными компонентами в отопительной и сантехнике. Прозрачная панель установлена на прочной подвижной раме. Тренажер может работать независимо от водопроводной сети и оснащен насосом и резервуаром для воды. Элементы труб с переменным радиусом и прямые трубы с переменным диаметром расположены в замкнутом водяном контуре. Кроме того, также устанавливаются различные стандартные клапаны от теплотехники. Между различными элементами есть точки измерения давления, чтобы определить потерю давления в каждом элементе трубы.

Соответствующие давления могут быть считаны с помощью трубчатых манометров относительно высоты столба жидкости. Скорость потока измеряется и определяется ротаметром.

Цели обучения и экспериментов:

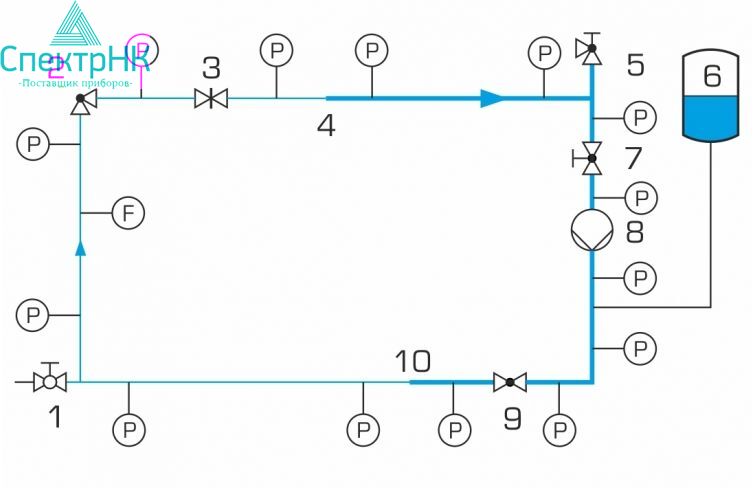

- кривая давления в закрытой трубопроводной системе с циркуляционным насосом
- влияние диаметра трубы, скорости потока, изменения поперечного сечения и арматуры на потери давления

- определение характеристик насоса, характеристик системы и рабочей точки

Спецификация:

[1] исследование потерь давления на сужения, углы труб, изгибы труб, клапаны, фитинги и элементы труб различного диаметра
[2] элементы труб являются коммерчески стандартными компонентами в сфере отопления и сантехники

[3] прозрачная панель, установленная на прочной подвижной раме
[4] замкнутый водяной контур с насосом и баком

[5] встроенный спускной клапан на манометре и на участке трубы
[6] измерение расхода ротаметром

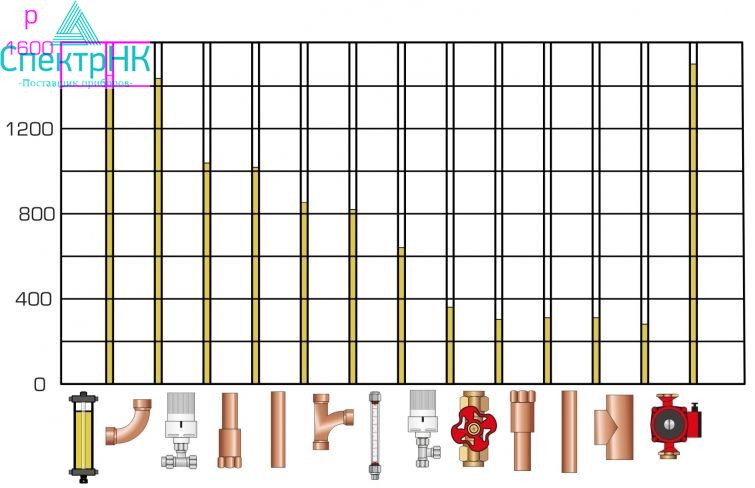

[7] измерение распределения давления в 14 точках измерения давления, панель с 14 трубчатыми манометрами

Технические данные:

- Насос
- 3 скорости
- Макс. расход: 4,5 м³/ч
- Макс. напор: 6м
- Бак: прибл. 5л

- Диапазоны измерения
- расход: 100... 1000л / ч
- давление: 1600 мм вод. ст.

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 1900x700x2020 мм

Вес: прибл. 140 кг

Комплектность поставки:

1 тренажёр
1 комплект учебных материалов
