Встряхивающий столик Хэгермана с электроприводом и счетчиком В2820

Встряхивающий столик Хэгермана с электроприводом и счетчиком предназначен для определения текучести (расплыва конуса) и удобоукладываемости строительных растворов. Прибор широко используется на предприятиях, занимающихся производством сухих строительных смесей, бетона, цемента, гипса.

Конструкция

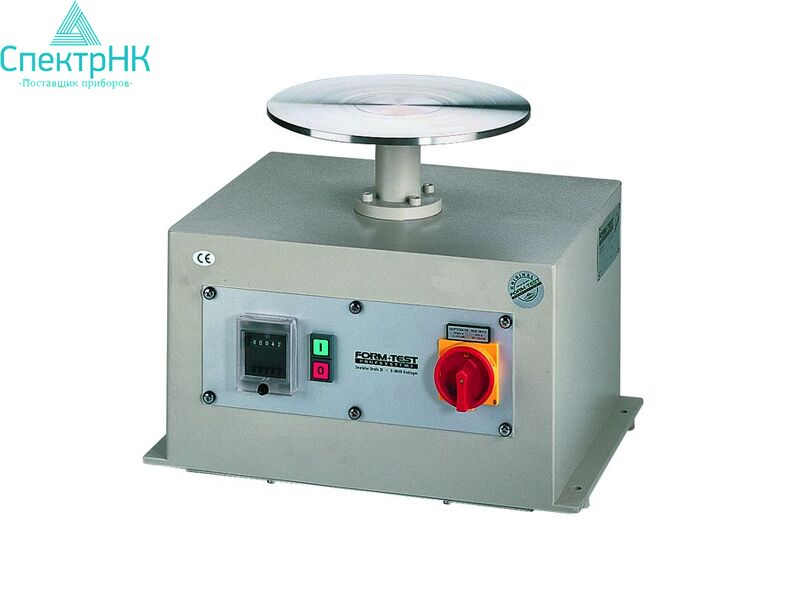

Прибор состоит из блока и размещенного на нем сверху круглого столика. Столик крепится к блоку посредством цилиндрического стержня, выходящего из центра блока. На столике сверху установлена пластина из нержавеющей стали. При выполнении теста в центре столика устанавливается конус с насадкой.

Принцип действия

Прибор используется как один из элементов в комплексе приборов, необходимых для проверки предела прочности цемента при изгибе и сжатии. С помощью встряхивающего столика Хэгермана определяется текучесть цементного раствора, из которого в дальнейшем будут изготовлены образцы (балочки) для проведения тестов на изгиб и сжатие.

Приготовленный из воды и цемента раствор после предварительного перемешивания помещается в форму-конус, установленную на столике, и уплотняется ручной трамбовкой.
Затем раствор встряхивают на столике 30 раз за 30±5 с, после чего штангенциркулем измеряют диаметр конуса по нижнему основанию и в двух взаимно перпендикулярных направлениях и берут среднее значение. Расплыв конуса с В/Ц=0,40 должен быть в пределах 106-115 мм.
Если расплыв конуса окажется менее 106 мм, количество воды увеличивают для получения расплыва конуса 106-108 мм. Если расплыв конуса окажется более 115 мм, количество воды уменьшают для получения расплыва конуса 113-115 мм.

Водоцементное отношение, полученное при достижении расплыва конуса 106-115 мм, принимают для проведения дальнейших испытаний. Из цементного раствора с необходимыми показателями текучести изготавливают образцы (балочки) необходимого размера, затем высушивают их и в дальнейшем проводят тестирования для определения прочности при изгибе и сжатии.

Технические характеристики

Материал пластины: нержавеющая сталь

Соответствие стандартам: DIN EN 1015-3 (от 05.2007), DIN EN 413-2, DIN EN 459-2 (от 02.2002)

Диаметр пластины: 30 мм

Размеры конуса из нерж. стали: верхний диаметр 70 мм, нижний диаметр 100 мм, высота 60 мм, толщина стенок 2 мм

Габариты прибора (Д*Ш*В): не более 250 × 460 х 300 мм

Электродвигатель: импульсный двигатель мощностью 0,2 кВ и частотой вращения 60 оборотов в мин.

Электропитание: 220 В / 50 Гц

Вес прибора: 60 кг
