Одноступенчатый компрессор ЕТ 513

Для производства сжатого воздуха в промышленных и/или коммерческих целях областях, где сжатый воздух используется в качестве источника энергии, требуются производства сжатого воздуха. Центральная часть этих систем - компрессор. Он отвечает за повышение давления воздуха за счет механической энергии. Установки для производства сжатого воздуха используются для питания машин в горнодобывающей промышленности, для систем пневматического управления на сборочных предприятиях или в качестве устройств для накачивания шин на автозаправочных станциях.

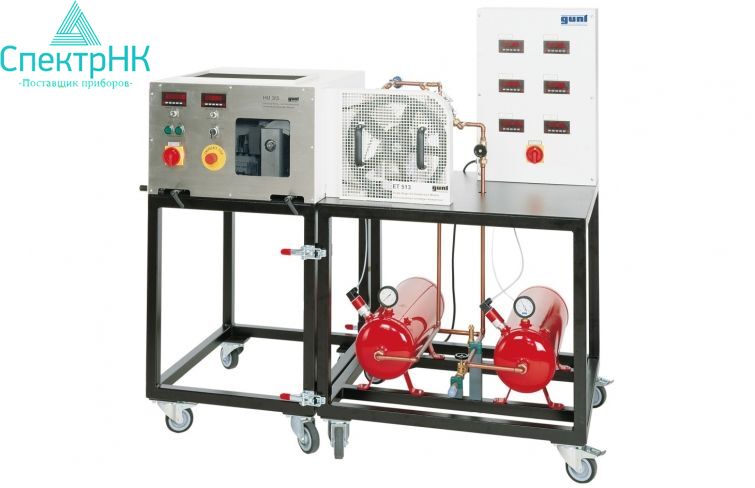

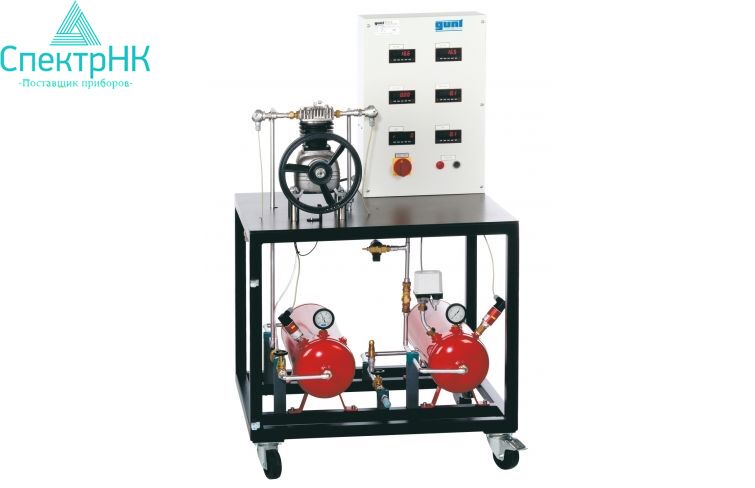

Одноступенчатый поршневой компрессор в ET 513 и приводной агрегат HM 365 вместе образуют законченную систему производства сжатого воздуха.

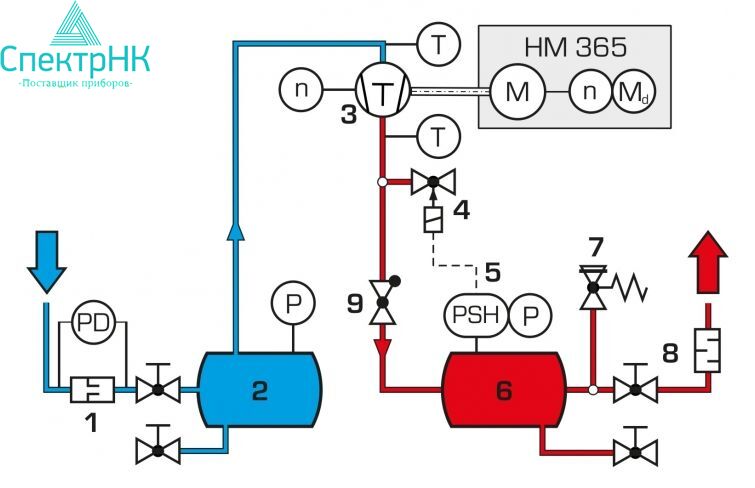

Привод HM 365 приводит в действие компрессор с помощью клинового ремня. Скорость компрессора задается на HM 365. Воздух всасывается во впускной резервуар, где он оседает до того, как сжимается внутри компрессора. Затем сжатый воздух подается в сосуд высокого давления и используется в качестве рабочей среды. Для установки режима работы с установившимся потоком сжатый воздух может выпускаться через продувочный клапан с глушителем. Реле давления с электромагнитным клапаном для ограничения давления и предохранительный клапан дополняют систему.

Измерительное сопло на всасывающем баке используется для определения объемного расхода всасывания. Датчики регистрируют давление и температуру перед компрессором и за ним. Давление также отображается на манометрах в резервуарах. Измеренные значения считываются с цифровых дисплеев и могут одновременно передаваться через USB прямо на ПК, где их можно анализировать с помощью прилагаемого программного обеспечения. Измерение скорости и крутящего момента интегрировано в HM 365.

Цели обучения и экспериментов:

- настройка и режим работы системы производства сжатого воздуха с одноступенчатым поршневым компрессором

- определение характеристической кривой

- определение объемного КПД

- определение механического КПД

Спецификация:

[1] исследование приводной машины для производства сжатого воздуха
[2] одноступенчатый поршневой компрессор с одним цилиндром
[3] регулировка привода и скорости через HM 365 [4] заборная емкость с мерной форсункой для определения объемного расхода всасывания
[5] всасывающий резервуар и резервуар высокого давления, как с датчиком давления, так и с дополнительным манометром
[6] предохранительный клапан и реле давления с электромагнитным клапаном для ограничения давления
[7] продувочный клапан с глушителем для настройки рабочего режима постоянного потока

[8] датчики давления и температуры перед компрессором и после него
[9] цифровой дисплей для измерения расхода воздуха, температуры, давления, перепада давления и скорости компрессора
[10] Программа GUNT для сбора данных через USB в среде Windows

Технические данные:

- Компрессор, 1 цилиндр, одноступенчатый

- потребляемая мощность: 750 Вт
- номинальная скорость: 980 об/мин
- положительное рабочее давление: 8 бар

- макс. давление: 10 бар

- производительность: 150 л/мин при 8 бар

- диаметр цилиндра: 65 мм
- ход: 46 мм
- Предохранительный клапан: 10 бар

- Сосуд под давлением: 16 бар

- объем: 20л
- Приемная емкость: 20 л
- Диапазоны измерения

- температура: 1x 0... 200°C / 1x 0... 100°C

- давление: 0... 16 бар / -1... 1 бар
- расход: 0... 150 л/мин

- Скорость: 0... 1000 об/мин

- Сеть: 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 900x800x1510 мм

Вес: прибл. 130 кг

Требуемые подключения:

ПК с Windows рекомендуется

Объём поставки:

1 тренажёр
1 ПО GUNT + USB-кабель
1 клиновой ремень,
1 защита клинового ремня
1 комплект учебных материалов

Аксессуары:

необходимый для работы

HM 365 Универсальное приводное и тормозное устроийство
