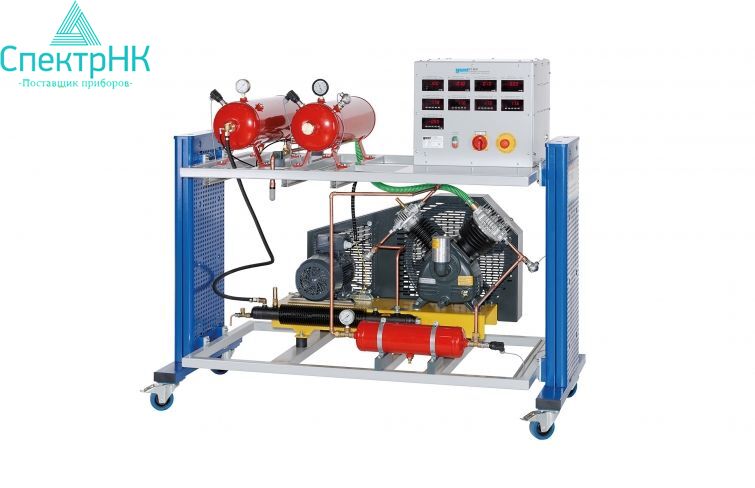

Двухступенчатый поршневой компрессор, учебное оборудование ET 500

Сжатый воздух для промышленности и предприятий, использующих сжатый воздух в качестве источника энергии вырабатывается с помощью так называемых систем генерации сжатого воздуха. Ключевым компонентом этих систем является компрессор. Он преобразует подаваемую механическую энергию в более высокое давление воздуха. Системы генерации сжатого воздуха применяются для привода машин в горнодобывающей промышленности, для систем пневматического управления на сборочных предприятиях или систем накачки шин на автозаправочных станциях.

ET 500 включает в себя полную систему производства сжатого воздуха с двухступенчатым компрессором и дополнительным сосудом высокого давления в качестве промежуточного охладителя. Тренажер позволяет записывать характеристики компрессора и представлять процесс сжатия в виде p-V-диаграммы.

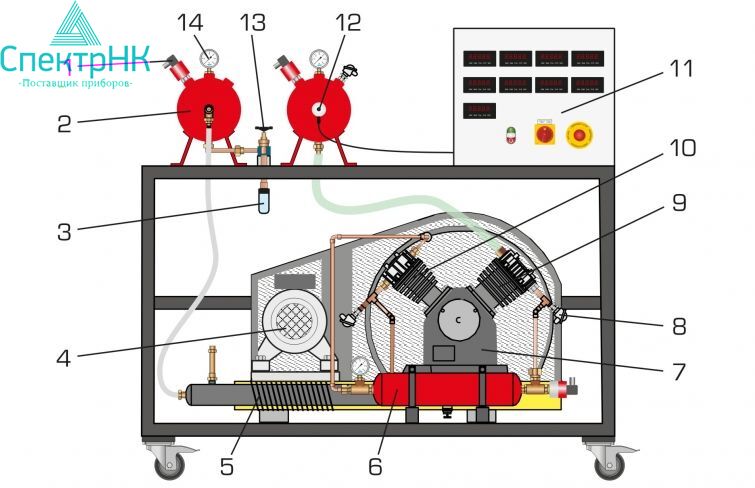

Воздух всасывается во всасывающую емкость через мерное сопло и отстаивается там, далее происходит сжатие в два этапа. Дополнительный сосуд высокого давления для промежуточного охлаждения расположен между первой и второй ступенями. После второй стадии сжатый воздух через охлаждающую трубку подается в другой сосуд высокого давления. Для достижения устойчивого состояния сжатый воздух можно выпустить через выпускной клапан с глушителем. Предохранительные клапаны и реле давления завершают систему.

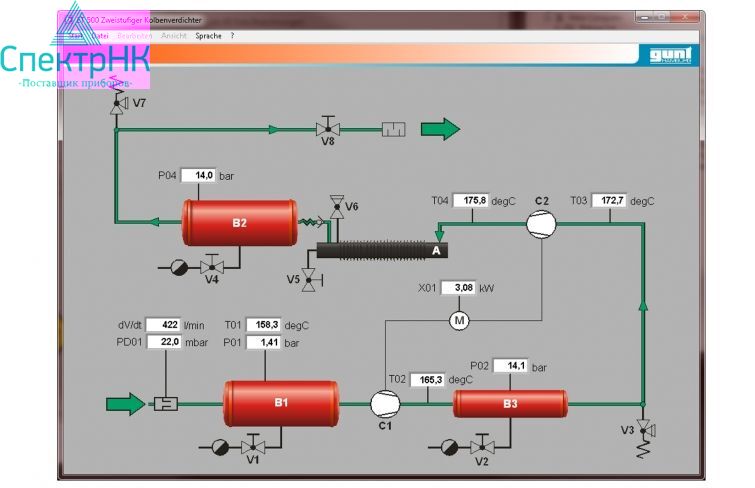

Датчики измеряют давление и температуру на обоих этапах, а также потребление электроэнергии. Сопло на всасывающем баке служит для определения объемного расхода всасываемого воздуха. Измеренные значения можно контролировать на цифровых дисплеях. Одновременно измеренные значения могут быть переданы напрямую на ПК через USB. Программное обеспечение для сбора данных включено в комплект поставки.

Цели обучения и экспериментов:

- Конструкция и принцип действия двухступенчатого компрессора

- Измерение соответствующих давлений и температур

- Определение объемного расхода всасываемого воздуха

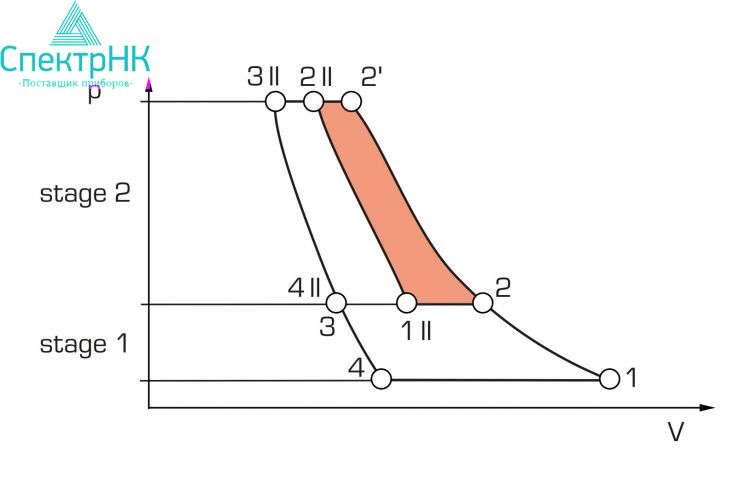

- Процесс сжатия на p-V диаграмме

- Определение эффективности

Спецификация:

[1] запись характеристики двухступенчатого компрессора

[2] поршневой компрессор с 2 цилиндрами в V-образном расположении

[3] заборная емкость с патрубком для измерения объемного расхода всасывания, датчиком

[4] давления и дополнительным манометром

[5] сосуд высокого давления после первой ступени в качестве промежуточного охладителя

[6] сосуд под давлением после второй ступени с предохранительным клапаном, продувочным клапаном и глушителем, а также дополнительным манометром и реле давления

[7] датчики давления, температуры и выходной мощности

[8] цифровые дисплеи для температуры, давления, дифференциального давления и выходной электроэнергии

[9] Программа GUNT для сбора данных через USB под Windows

Технические данные:

- Компрессор

- двухступенчатый

- с 2 цилиндрами в V-образном расположении

- потребляемая мощность: 3кВт

- скорость: 710 об/мин

- производительность: 250 л/мин

- поставляемое количество: 202 л/мин (при 12 бар)

- рабочее давление: 12 бар, макс. 35бар

- Приемная емкость: 20 л

- Сосуды под давлением, 16 бар; вместимость:

- после 1-го этапа: 5л

- после 2-го этапа: 20л

- Предохранительный клапан: 16 бар

- Диапазоны измерения

- перепад давления: 0… 25 мбар

- давление: 1x 0… 1,5 бар; 2x 0… 16 бар

- температура: 4x 0… 200 ° C

- мощность: 0… 3500Вт

- 400 В, 50 Гц, 3 фазы

Габаритные размеры и вес:

ДхШхВ: 1770x800x1520 мм

Вес: прибл. 304 кг

Требуется для работы:

ПК с Windows рекомендуется

Комплектность поставки:

1 тренажёр

1 ПО GUNT + USB-кабель

1 комплект учебных материалов
