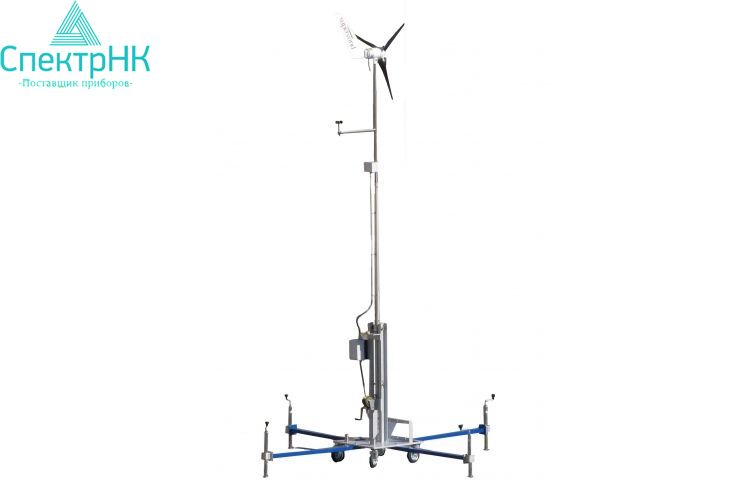

Ветровой генератор, учебное оборудование ET 220.01

Производительность ветряной электростанции зависит от преобладающих скоростей ветра и пригодности вырабатываемой электроэнергии. Для исследования работы ветряной электростанции в реальных погодных условиях был разработан ET 220.01.

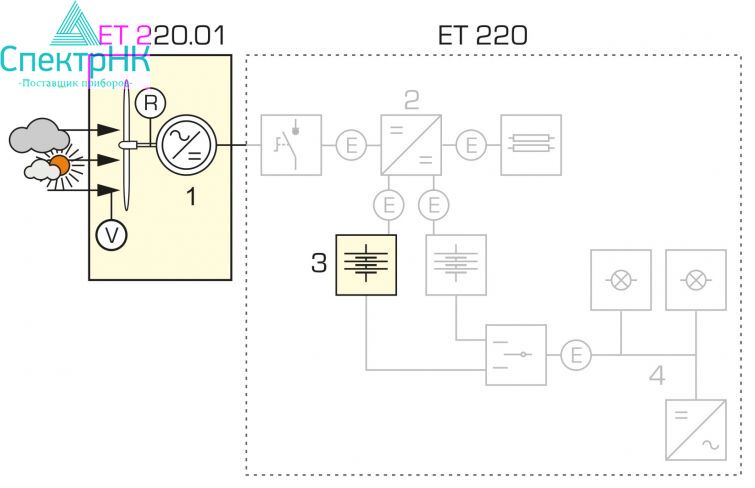

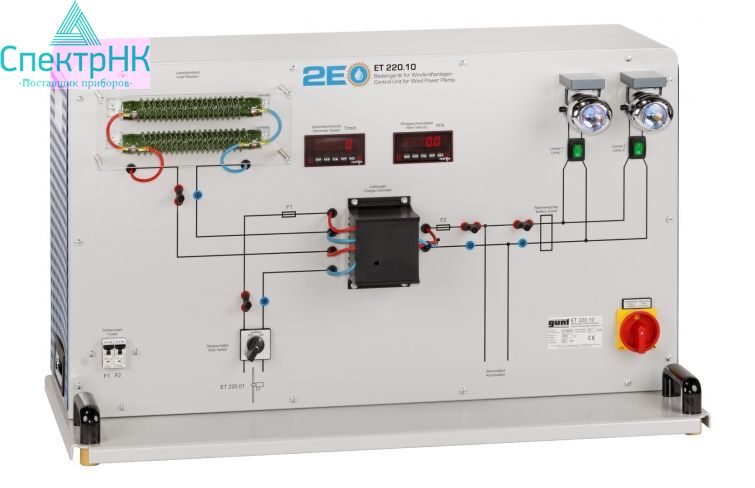

ET 220.01 имеет возможность подключения к тренажеру ET 220 или к блоку управления ET 220.10 для совместной работы и служат для управления и сбора данных.

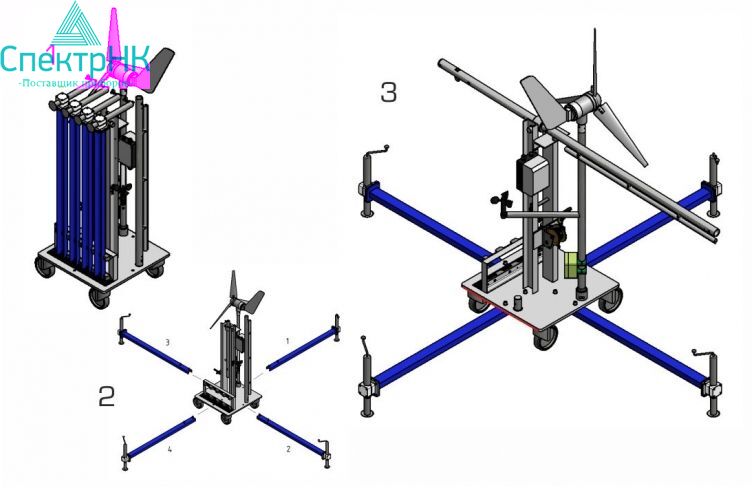

Перед запуском ET 220.01 необходимо подключить к одному из блоков управления ET 220 или ET 220.10. Для этого предусмотрены кабели, разделенные для датчиков скорости и генерируемой электроэнергии. Поменять расположение ветрового генератора ЕТ 220.01 несложно. Для этого устройство разбирается и его можно легко транспортировать на роликах.

На тренажёре измеряется скорость ротора и скорость ветра. Эти измеренные значения отображаются на блоке управления и в программном обеспечении ET 220 или ET 220.10. Также возможно подключить прилагаемый аккумулятор к ветроэлектростанции через контроллер заряда.

Ротор выравнивается по направлению ветра с помощью лопаток. Ступица ротора содержит механический регулятор производительности, который использует регулировку лопастей. Ветряная электростанция вырабатывает постоянный ток при скорости ветра около 5 м/с. В конструкцию встроен выпрямитель вырабатываемой электроэнергии.

Устройство устойчиво к атмосферным воздействиям, поэтому его можно эксплуатировать в непогоду в течение нескольких дней.

Цели обучения и экспериментов:

- Преобразование кинетической энергии ветра в электрическую энергию

- Конструкция и функционирование ветроэнергетической установки в автономном режиме

- Энергетический баланс ветроэлектростанции в реальных ветровых условиях

Спецификация:

[1] ветровой генератор для преобразования кинетической энергии ветра в электрическую

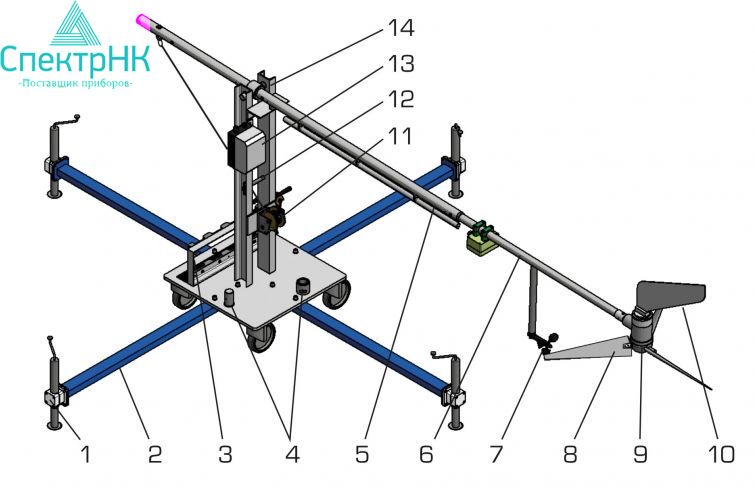

[2] передвижной ветровой генератор, который можно установить на 4 опоры для стабилизации

[3] автономная работа с подключением к ET 220 или ET 220.10

[4] генератор для преобразования кинетической энергии в электрическую

[5] аккумулятор для хранения электроэнергии

[6] измерение скорости ветра

[7] измерение скорости вращения ротора

[8] отображение измеренных данных на блоке управления ET 220 или ET 220.10

Технические данные:

- Ротор Ø 1200 мм

- высота над уровнем земли: ок. 5000 мм

- Генератор

- макс. мощность: 350 Вт

- напряжение: 12 В постоянного тока

- макс. ток зарядки: 30А

- Аккумулятор

- напряжение: 12 В постоянного тока

- емкость: 65Ач

- Потребность в площади ДxШxВ: 10x6x6 м

- макс. расстояние от ET 220 / ET 220.10: прибл. 20м

- Диапазоны измерения

- скорость ветра: 0,7… 50 м/с

- скорость: 0… 3000 об/мин

Габаритные размеры и вес:

ДxШxВ: 3500x3500x5600 мм (с опорами)

Вес: прибл. 340 кг

Требуется для работы:

Блок управления

ET 220 или ET 220.10

Комплектность поставки:

1 ветровой генератор

1 мачтовое основание

1 мачта

4 опоры

1 аккумулятор

1 комплект винтов

1 набор инструментов

1 комплект учебных материалов
