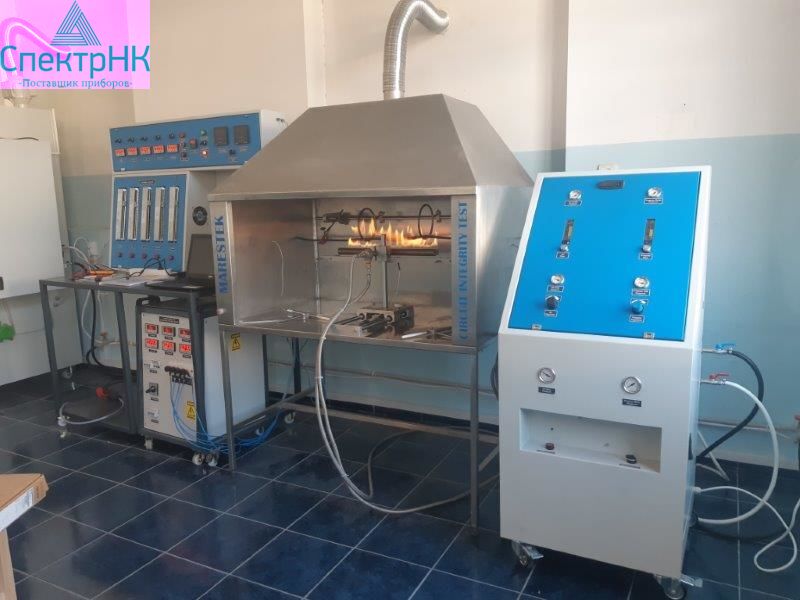

Установка для испытания кабеля в соответствии с ГОСТ IEC 60331-21-2011

Ниже представлено описание установки для проведения испытаний в соответствии с требованиями стандарта ГОСТ IEC 60331-21-2011 - испытания в условиях воздействия пламени. Сохранение работоспособности. Часть 21. Проведение испытаний и требования к ним. Кабели на номинальное напряжение до 0,6/1,0 кВ включительно

СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ

ИСПЫТАТЕЛЬНАЯ КАМЕРА

• Герметичная камера из нержавеющей стали

• Система крепления кабеля – стальные кольца с внутренним диаметром 150 мм – 5 штук. Кольца расположены на расстоянии 300 мм друг от друга

ИСТОЧНИК ПИТАНИЯ

• 3-х фазный трансформатор на 1000 В. Мощность 3 кВА
• Во время испытания ток для проверки кабеля подается через все жилы. Подключение - звезда. Максимальный ток утечки 0,25 А.
• Таймер для отсчета времени испытания

• Звуковая система оповещения

ИСТОЧНИК НАГРЕВА

• Пропановая газовая горелка с двумя входами: для пропана и воздух. Номинальная длина поверхности горелки - 500 мм

• Смеситель Вентури

СИСТЕМА ПОДАЧИ ГАЗА

• Портативная консоль управления
• Трубки высокого давления из нержавеющей стали
• Цифровой расходомер для пропана – 1 штука
• Цифровой расходомер для воздуха – 1 штука
• Смеситель Вентури – 1 штука
• Ручные регуляторы газа
• Манометры
• Запорный клапан
• Газоанализатор на пропан для контроля утечки

• Спускной защитный клапан для пропана

СИСТЕМА ИЗМЕРЕНИЯ

Температура пламени измеряется с помощью двух термопар с изоляцией и защитным корпусом диаметром 1,5. Тип термопары - K. Данные о температуре пламени передаются на управляющий компьютер (включен в комплект поставки).

СИСТЕМА БЕЗОПАСНОСТИ

• Газоанализатор (на пропан)

• Электромагнитный клапан для автоматического прекращения подачи газа

• Обратный клапан для сброса пропана

ДЛЯ РАБОТЫ ОБОРУДОВАНИЯ НЕОБХОДИМО ОБЕСПЕЧИТЬ

• Подключение оборудования к источнику газа (пропан)

• Подключение оборудования к источнику сжатого воздуха

• Подключение к источнику электропитания – 220 В / 1Ф / 50 Гц

• Систему вентиляции в помещении
