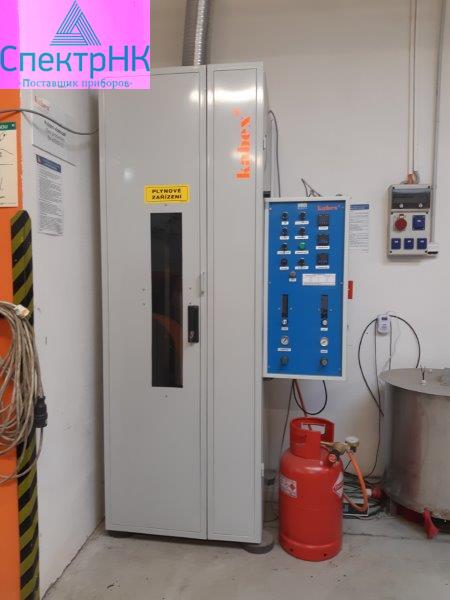

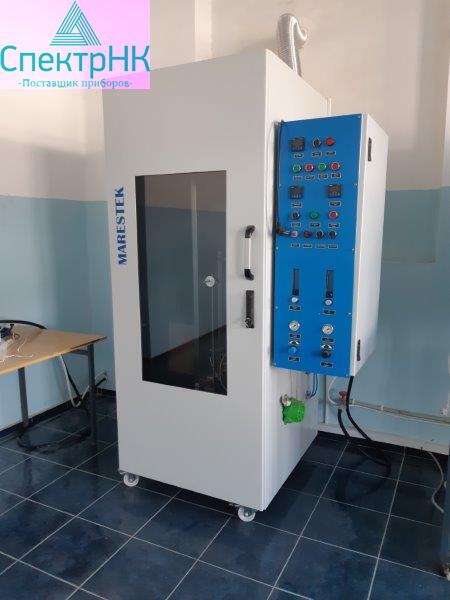

Установка для испытания кабеля в соответствии с ГОСТ IEC 60332-1-1-2011

Ниже представлено описание установки для проведения испытаний в соответствии с требованиями стандарта ГОСТ IEC 60332-1-1-2011 - испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля.

СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ

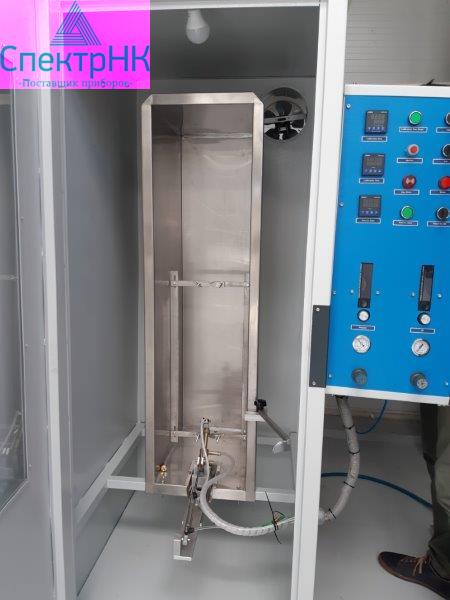

ИСПЫТАТЕЛЬНАЯ КАМЕРА

• Герметичная камера для предотвращения циркуляции воздушного потока

• Материал камеры – листовая сталь, окрашенная в черный цвет

• Система удаления воздуха из камеры, после проведения испытания

• Смотровое окно для наблюдения за процессом горения

• Простой и быстрый механизм открывания двери

• Внутренние размеры камеры 300 х 450 х 1200 мм

• Освещение камеры

ИСТОЧНИК ГОРЕНИЯ (ГОРЕЛКА И СМЕСИТЕЛЬ)

• Два соединения для подачи пропана и воздуха

• Углы наклона горелки - 45° и 90°. Регулировка с помощью пневматического подъемника

• Автоматическая система поджига

• Комплект для калибровки горелки: термопара, тип К и медный блок диаметром 9 мм

СИСТЕМА ПОДАЧИ ГАЗА

• Цифровой расходомер для пропана. Скорость от 0.2 до 100 л/мин

• Цифровой расходомер для воздухаdigital air flowmeter, 20 to 1000 ml/min for Air

• Регулятор подачи газа ручной – 2 штуки

• Манометр с диапазон измерения от 0 до 6 бар – 2 штуки

• Кнопка для включения и выключения подачи газа – 2 штуки

КАБИНЕТ УПРАВЛЕНИЯ

• Таймер для задания времени проведения испытания

• Температурный программируемый контроллер для задания температуры

• Кнопка для включения и выключения вентилятора

• Кнопка для зажигания горелки

• Кнопка для включения и выключения освещения внутри камеры

СИСТЕМА БЕЗОПАСНОСТИ

• Газоанализатор (на пропан)

• Электромагнитный клапан для автоматического прекращения подачи газа

• Обратный клапан для сброса пропана

ДЛЯ РАБОТЫ ОБОРУДОВАНИЯ НЕОБХОДИМО ОБЕСПЕЧИТЬ

• Подключение оборудования к источнику газа (пропан)

• Подключение оборудования к источнику сжатого воздуха

• Подключение к источнику электропитания – 220 В / 1Ф / 50 Гц

• Систему вентиляции в помещении
