Установка для испытания кабеля в соответствии с ГОСТ IEC 60332-3-10-2015

Ниже представлено описание установки для проведения испытаний в соответствии с требованиями стандарта IEC 60332-3-10-2015.

ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ

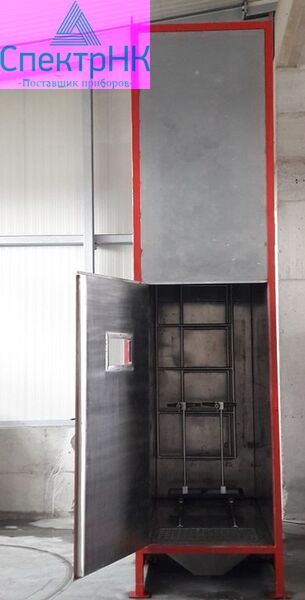

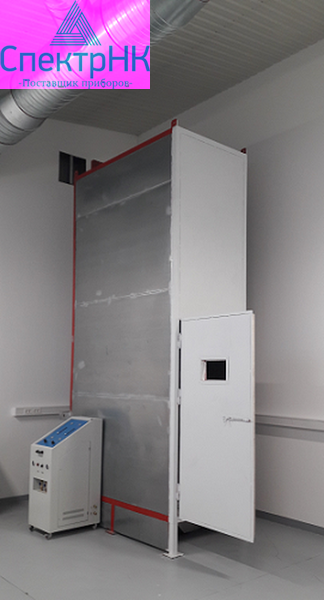

1. Испытательная камера

• Камера с двойными стенками и слоем теплоизоляции из минеральной ваты
• Все компоненты камеры выполнены в полном соответствии с требованиями ГОСТ IEC 60332-3-10
• Скорость потока воздуха в камере 5000 л/мин
• Внутренние размеры камеры 2000 х 1000 х 4000 мм
• Окно для подвода воздуха – 800х400 мм
• Окно для отвода воздуха – 300х1000 мм
• Внутренние стенки камеры – нержавеющая сталь
• Внешние стенки камеры – сталь с гальваническим покрытием
• Лестница шириной 500 мм для крепления кабеля – 1 шт.
• Лестница шириной 800 мм для крепления кабеля – 1 шт.
• Система подъема лестниц

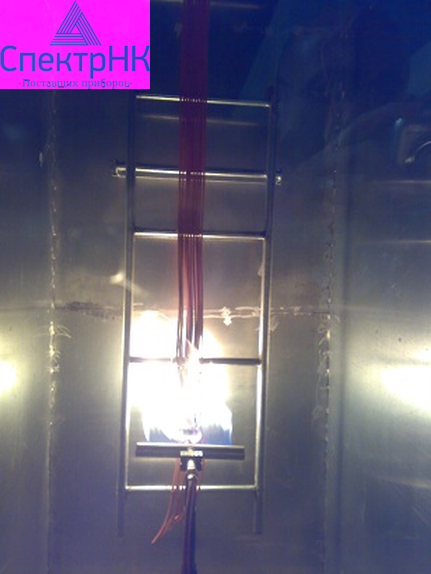

2. Горелки

• Одинарная пропановая горелка с двумя подводами (для пропана и для воздуха). Ширина горелки – 341 мм. Количество – 1 штука.
• Двойная пропановая горелка (опция) с четырьмя подводами (для пропана и для воздуха). Ширина горелки – 682 мм. Количество – 1 штука.

3. Система подачи газа для одинарной или двойной горелки

• Портативная измерительная система - наличие
• Соединения выполнены из нержавеющей стали
• Цифровой расходомер для пропана – 2 шт. (2 - для двойной горелки)
• Цифровой расходомер для воздуха – 1 шт. (2 - для двойной горелки)
• Ручные регуляторы газа - наличие
• Манометры - наличие
• Ручной клапан подачи газа - наличие
• Датчик утечки пропана - наличие
• Взрывозащищенный электромагнитный запорный клапан - наличие
• Пропановый спускной клапан, обеспечивающий безопасную работу - наличие

4. Система управления потоком воздуха

• Продувка воздухом
• Инвертор для контроля воздушного потока
• Портативная измерительная система с анемометром

ДЛЯ РАБОТЫ ОБОРУДОВАНИЯ НЕОБХОДИМО ОБЕСПЕЧИТЬ

• Подключение оборудования к источнику газа (пропан)
• Подключение оборудования к источнику сжатого воздуха
• Подключение к источнику электропитания – 220 В / 1Ф / 50 Гц
• Систему вентиляции в помещении
• Систему подачи и отвода воды (расход будет уточнен после размещения заказа)
