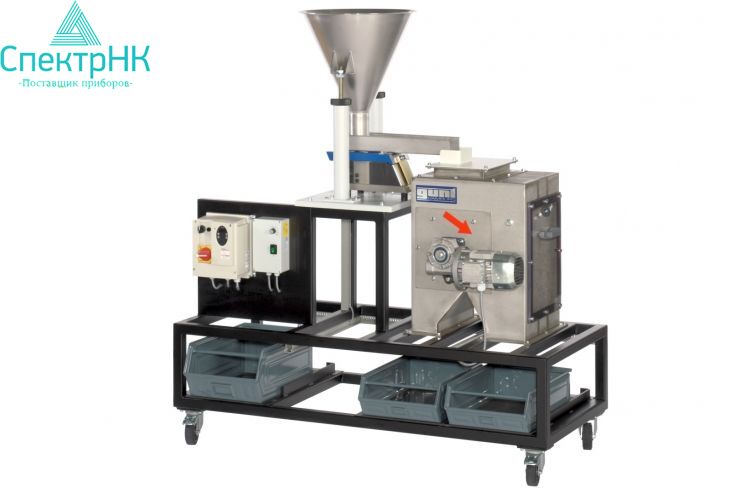

Магнитная сепарация, учебное оборудование CE 280

Магнитная сепарация - это метод сортировки, который использует намагничиваемость компонентов твердого соединения.

Магнитные сепараторы часто используются при обогащении угля и руды.

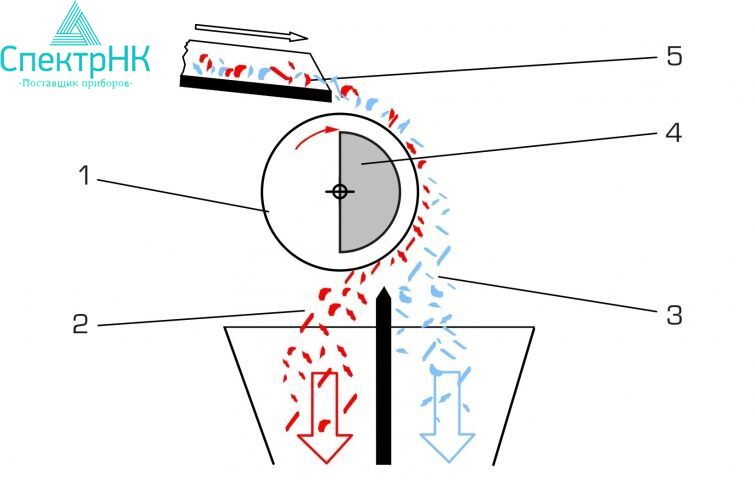

В CE 280 твердое соединение, подлежащее разделению, загружается в загрузочный бункер. Вибрирующий желоб передает материал на вращающийся немагнитный барабан. Его скорость можно регулировать с помощью потенциометра. В одной области барабана установлен постоянный магнит. Немагнитные компоненты падают в коллекторный резервуар под действием силы тяжести. Магнитные компоненты прилипают к барабану в области магнита, переносятся и падают в другой резервуар, как только они выходят за пределы магнитной зоны.

Массовый поток подаваемого материала можно регулировать по расстоянию выхода бункера от вибрирующего желоба, а также по выбрасыванию и частоте желоба. Смесь песка и небольших стальных изделий, таких как шестигранные гайки, рекомендуется загружать для использования в качестве исходного материала.

Цели обучения и экспериментов:

- знакомство с фундаментальным принципом и методом работы магнитного сепаратора барабанного типа

- эффективность процесса разделения зависимость от

- массового расхода сырья

- коэффициента смешивания
- исходного материала
- типа сырья
- скорости вращения барабана

Спецификация:

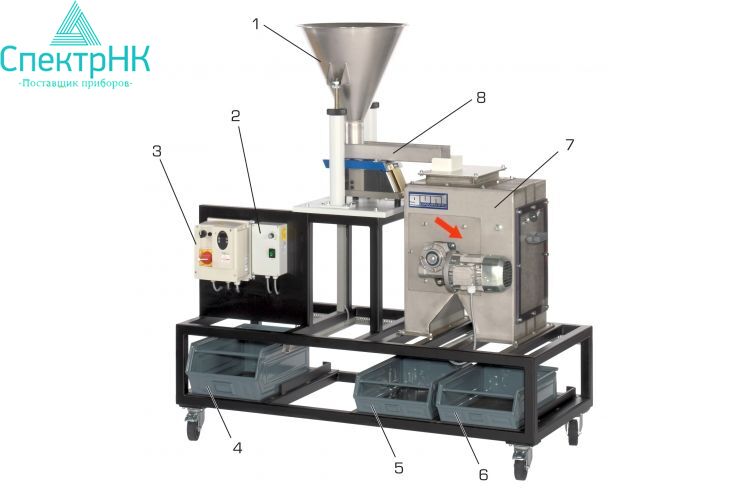

[1] магнитный сепаратор барабанного типа для отделения намагничиваемых компонентов от смеси компонентов
[2] разделение постоянным магнитом в зоне вращающегося немагнитного барабана

[3] загрузочный бункер с вибрирующим желобом для подачи материала в барабан
[4] дозировка подаваемого материала по вибрирующему жёлобу от выхода бункера

[5] регулировка частоты выброса и частоты вибрирующего желоба
[6] скорость вращения барабана регулируется электродвигателем с потенциометром
[7] 2 стальных резервуара для разделённых компонентов и 1 резервуар для смеси компонентов
[8] материал подачи: песок и гайки

Технические данные:

- Емкость загрузочного бункера: 25 л
- Вибрирующий желоб
- диапазон вибрационного движения: 0,2... 1,5мм

- частота вибрации: 50 Гц или 100 Гц
- Барабан:
- Ø 220мм
- длина: 300 мм
- диапазон магнитного поля: 180 °
- скорость: 0... 30 об/мин
- Двигатель
- Потребляемая мощность: 250 Вт
- Макс. размер частицы
- немагнитный: 20 мм
- магнитный: 20 мм
- Баки
- 2 x 15 л
- 1 x 20 л
- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 1500x700x1700 мм

Вес: ок. 175 кг

Комплектность поставки:

1 тренажёр
1 совок для загрузки
1 упаковочная единица песка 500 ед. гаек
1 комплект учебного материала
