Базовый модуль турбин, учебное оборудование HM 290

Базовый блок HM 290 необходим для питания различных турбин. Кроме того, базовый блок позволяет проводить базовые эксперименты на центробежном насосе.

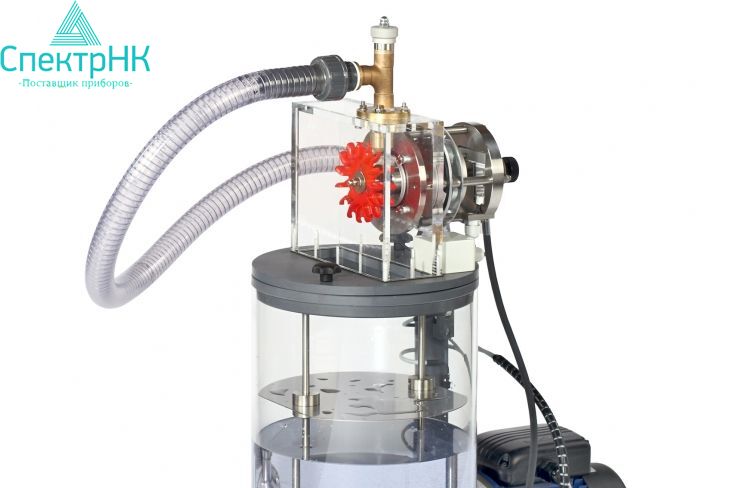

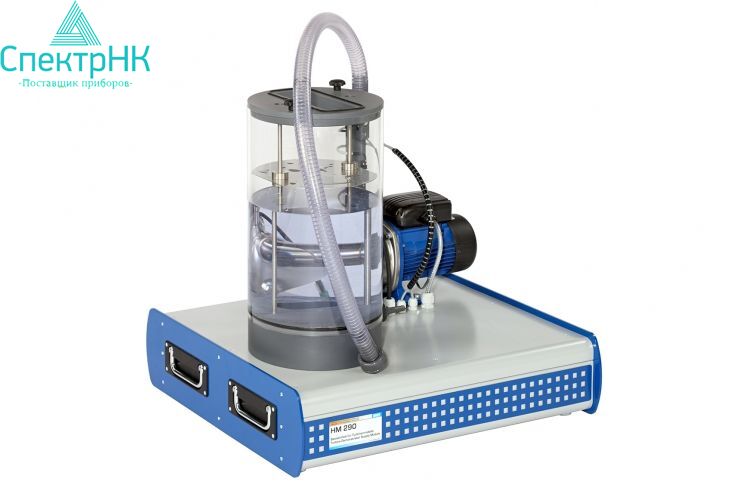

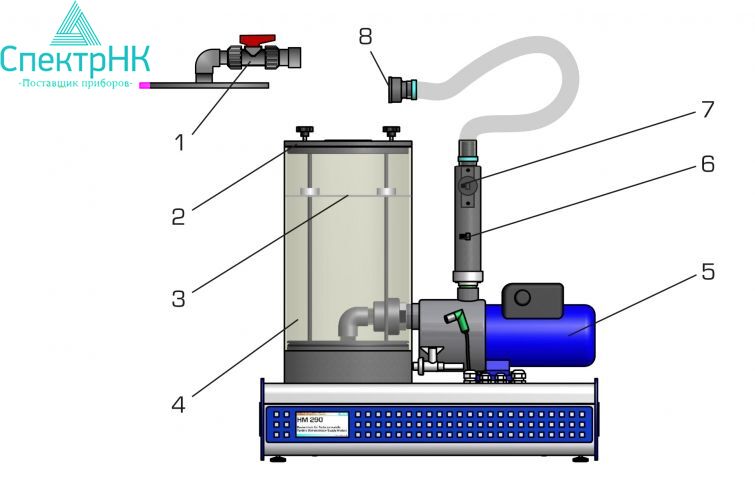

В замкнутом контуре подачи воды HM 290 установлен резервуар для воды и центробежный насос с переменной скоростью через преобразователь частоты. Исследуемая турбина (HM 288, HM 289, HM 291) расположена на крышке резервуара и соединена с базовым блоком через шланг. Скорость потока, следовательно, давление, приложенное к турбине, регулируется скоростью насоса. Напор и давление перед турбиной могут поддерживаться постоянными с помощью регулятора давления. Компенсирующая пластина внутри резервуара обеспечивает низкий уровень проникновения воздуха в циркулирующую воду.

Основные эксперименты с насосом могут быть выполнены с использованием дроссельной заслонки. Дроссельный клапан расположен на крышке бака вместо турбины.

Базовый блок оснащен датчиками давления и расхода. Микропроцессорная измерительная техника хорошо защищена в корпусе. Измеренные значения передаются непосредственно на ПК через USB, где они могут быть проанализированы с помощью прилагаемого программного обеспечения.

Все преимущества поддерживаемых программным обеспечением экспериментов с эксплуатацией и оценкой предлагаются программным обеспечением GUNT и микропроцессором.

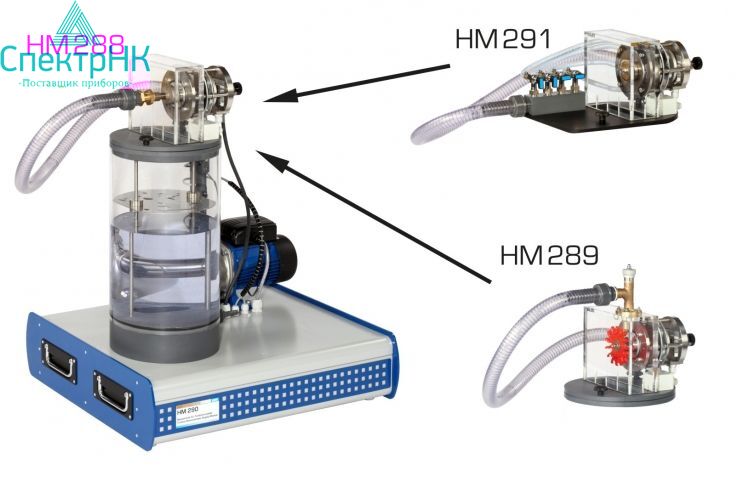

Доступны следующие турбины: реактивная турбина (HM 288), турбина Пелтона (HM 289) и активная турбина (HM 291).

Цели обучения и экспериментов:

- Основные эксперименты на центробежном насосе

- Вместе с турбинами HM 288, HM 289 или HM 291

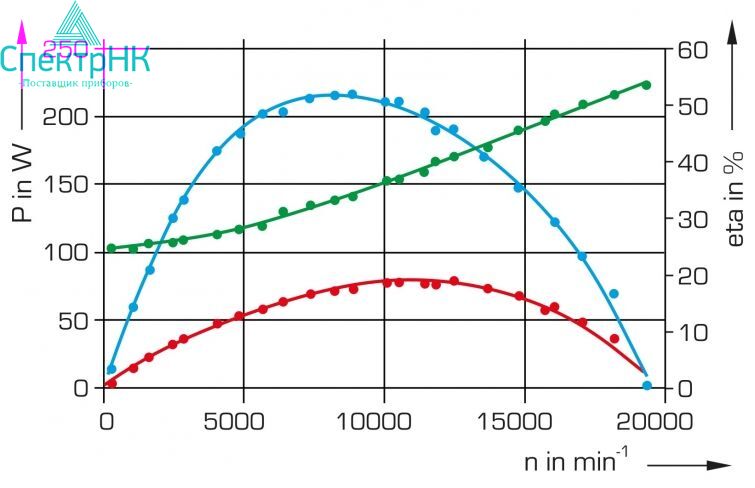

- определение типичных кривых турбины

- кривые производительности при различных скоростях турбины

- определение эффективности

Спецификация:

[1] обеспечение работы турбин HM 288, HM 289 или HM 291 водой под давлением

[2] Основные эксперименты на центробежных насосах

[3] вместе с турбинами: исследование рабочего поведения и регистрация характеристик турбины

[4] включает в себя насос и прозрачный резервуар для воды

[5] низкое поступление воздуха в циркулирующую воду обеспечивается компенсирующей пластиной внутри резервуара

[6] переменная скорость насоса через преобразователь частоты датчики расхода и давления

[7] благодаря встроенному микропроцессорному оборудованию не требуется никаких дополнительных устройств для работы с различными дополнительными модулями

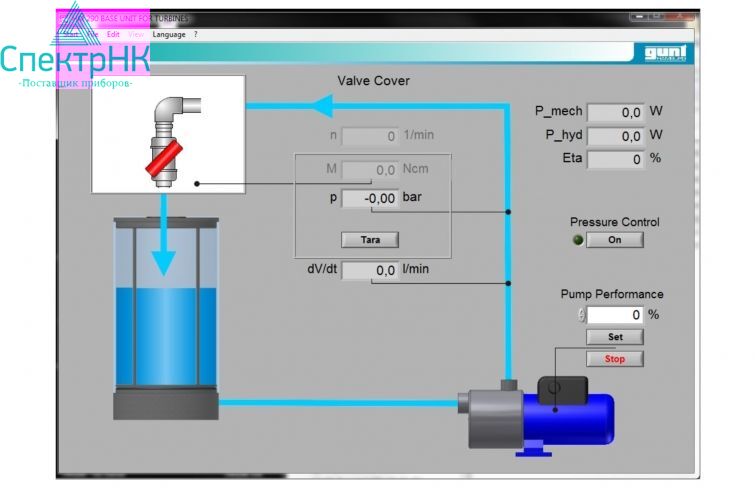

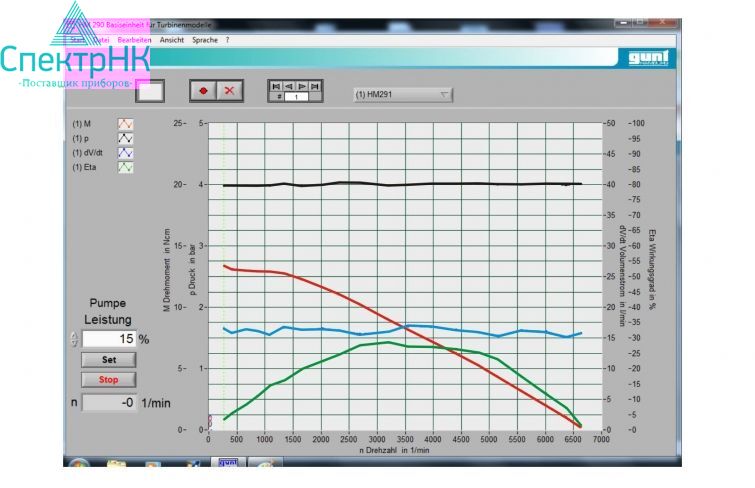

[8] отображение и оценка измеренных значений, а также управление устройством с помощью программного обеспечения

[9] Программное обеспечение GUNT с функциями управления и сбора данных через USB под Windows

Технические данные:

- Насос

- потребляемая мощность: 670 Вт

- макс. скорость потока: 70 л / мин

- Макс. напор: 35,4м

- Бак для воды: прибл. 15л

- Диапазон измерения

- скорость потока: 3,9… 50 л / мин

- давление: -1… 5бар

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 670x600x630 мм

Вес: ок. 37 кг

Требуется для работы:

ПК с Windows

Аксессуары:

HM 288 Эксперименты с реактивной турбиной

HM 289 Эксперименты с ковшовой турбиной​

HM 291 Эксперименты с активной турбиной

Комплектность поставки:

1 экспериментальная установка

1 Диск с программным обеспечением GUNT + USB кабель

1 Инструкция и комплект учебного материала

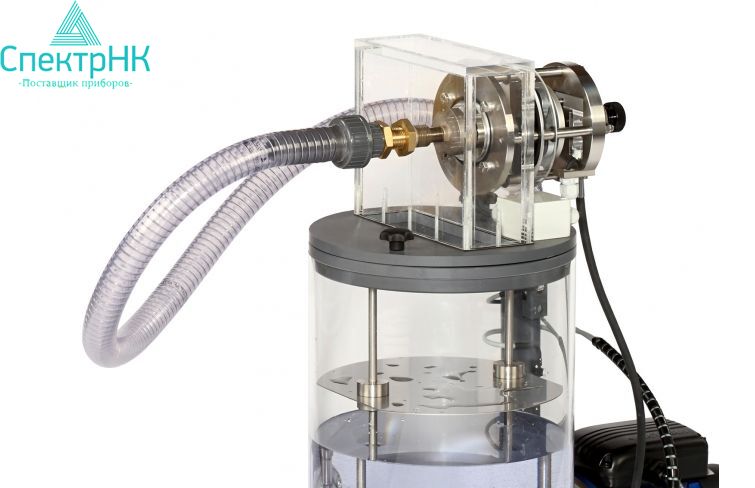

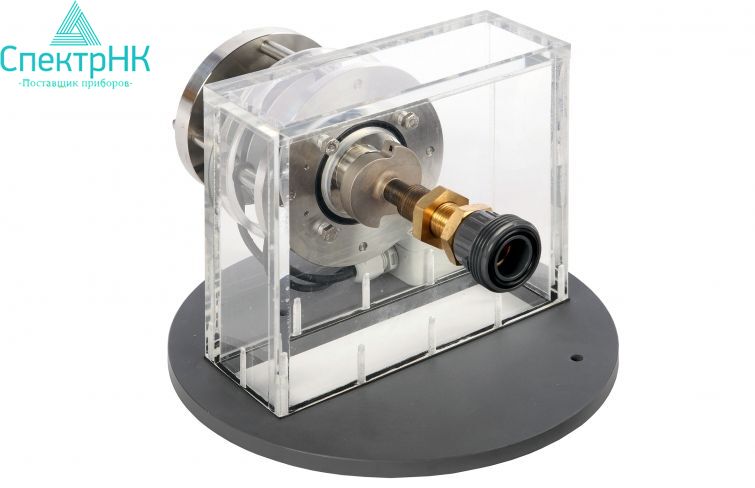

HM 288 Эксперименты с реактивной турбиной

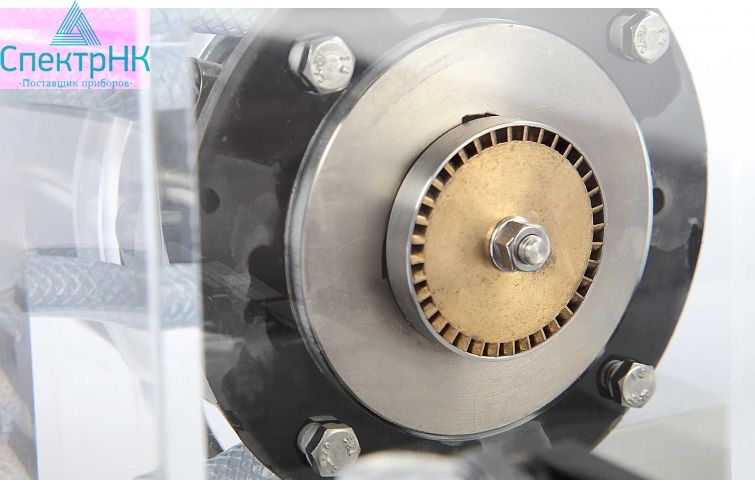

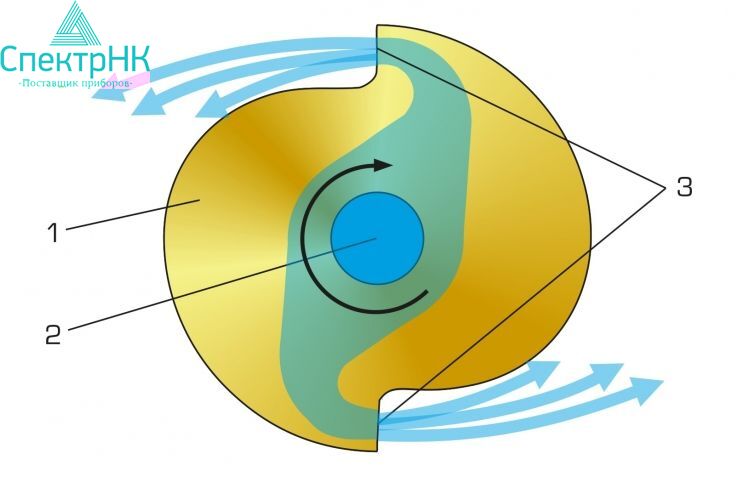

Преобразование энергии давления в кинетическую энергию в роторе характерно для реакционных турбин.

Экспериментальный блок размещен на базовом блоке HM 290. Два блока вместе обеспечивают базовые эксперименты, чтобы узнать рабочее поведение и наиболее важные характеристические переменные реакционных турбин.

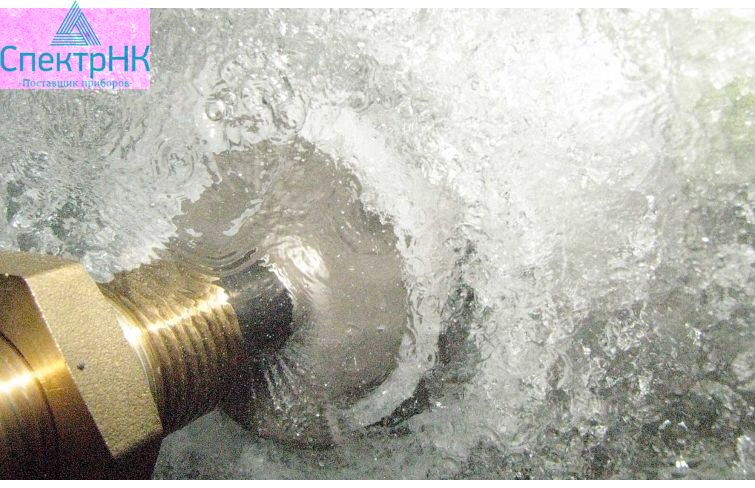

Во время работы можно наблюдать струю воды, выходящую из ротора, которая приводит в движение турбину в соответствии с принципом реакции. Это облегчает понимание принципа действия и основных законов (например, импульс).

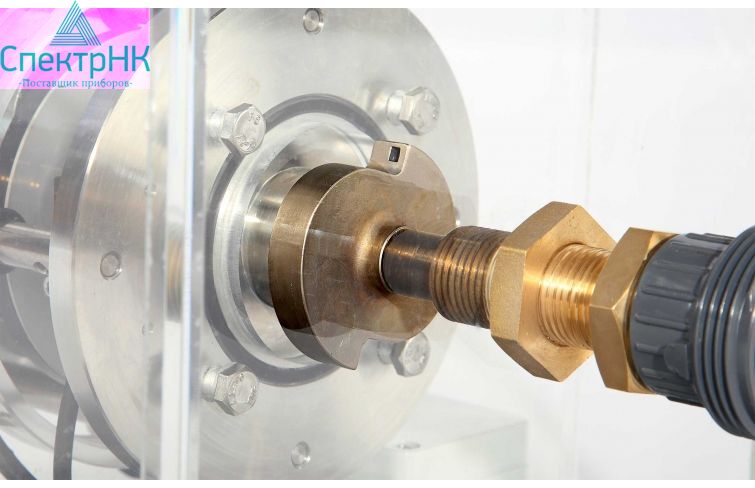

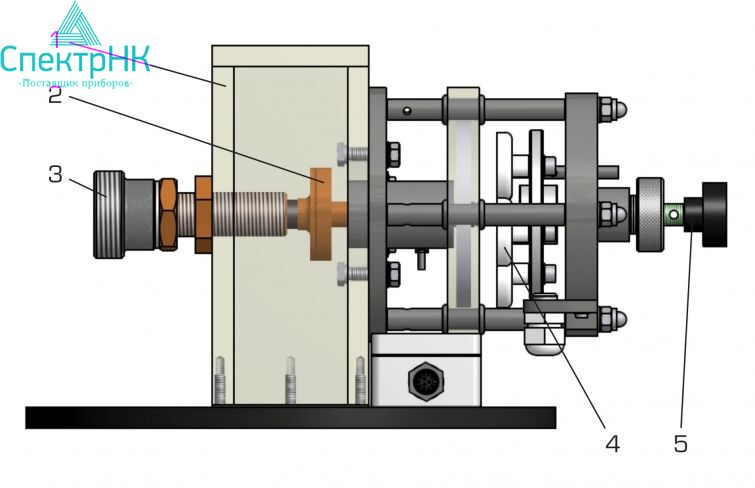

HM 288 состоит из ротора, установленного в прозрачном корпусе, и загрузочного устройства снаружи корпуса. Вихретоковый тормоз создает определенную нагрузку. Вихретоковый тормоз специально разработан GUNT. Он не изнашивается и может быть точно отрегулирован.

Крутящий момент, создаваемый турбиной, определяется с помощью электронного датчика силы. Скорость измеряется с помощью оптического датчика скорости. Значения измерения передаются на базовый блок HM 290.

Подача воды и измерение расхода осуществляются с помощью базового блока HM 290. Регулятор давления, включенный в HM 290, позволяет записывать характеристики при постоянном напоре.

Все преимущества программно-поддерживаемых экспериментов и оценок предлагаются программным обеспечением GUNT в HM290.

Требуется для работы:

230 В, 50 Гц, 1 фаза

HM 290 Базовый модуль моделей турбин

HM 289 Эксперименты с ковшовой турбиной​:

Турбины Пелтона являются типами импульсных турбин. Они приводятся в действие форсунками свободной струи. В форсунках вода сильно ускоряется. На выходе из сопла существует давление окружающей среды.

Экспериментальный блок размещается на базовом блоке HM 290. Два блока вместе обеспечивают базовые эксперименты, позволяющие узнать рабочее поведение и наиболее важные характеристические переменные турбин Пелтона.

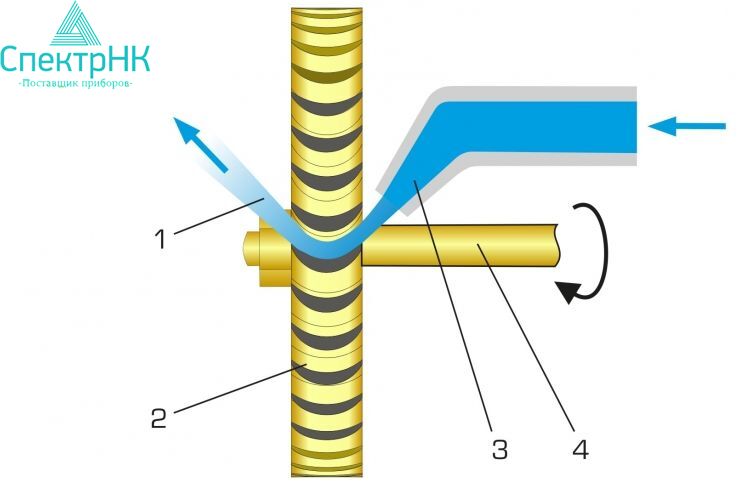

Струя воды ускоряется в сопле и тангенциально ударяется о колесо Пелтона. В лопастях по окружности колеса Пелтона струя воды отклоняется примерно на 180 °. Импульс струи воды передается на колесо Пелтона.

HM 289 состоит из колеса Пелтона и игольчатого сопла, установленных в прозрачном корпусе. Игольное сопло можно отрегулировать во время работы. Загрузочное устройство находится снаружи корпуса. Вихретоковый тормоз создает определенную нагрузку. Вихретоковый тормоз специально разработан GUNT. Он не изнашивается и может быть точно отрегулирован.

Крутящий момент, создаваемый турбиной, определяется с помощью электронного датчика силы. Скорость измеряется с помощью оптического датчика скорости. Значения измерения передаются на базовый блок HM 290.

Подача воды и измерение расхода осуществляются с помощью базового блока HM 290. Регулятор давления, включенный в HM 290, позволяет записывать характеристики при постоянном напоре.

Все преимущества программно-поддерживаемых экспериментов и оценок предлагаются программным обеспечением GUNT в HM 290.

Требуется для работы:

230 В, 50 Гц, 1 фаза

HM 290 Базовый модуль моделей турбин

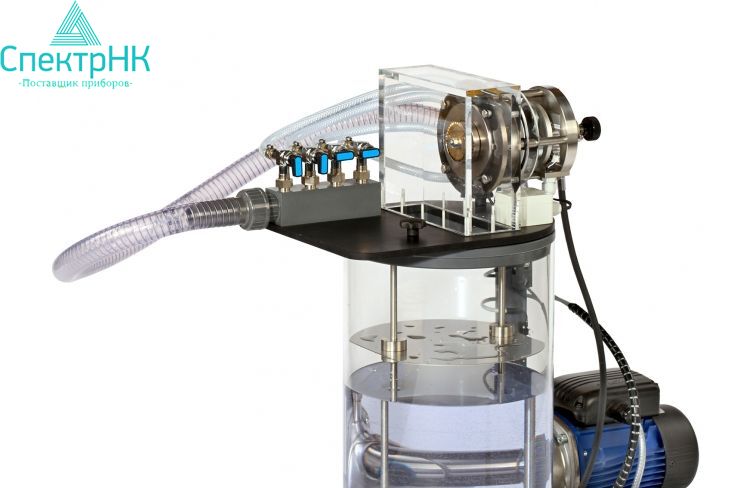

HM 291 Эксперименты с активной турбиной:

Рабочие турбины работают по принципу равного давления. Статические давления на входе и на выходе ротора равны.

Экспериментальный блок размещен на базовом блоке HM 290. Два блока вместе обеспечивают базовые эксперименты, чтобы узнать рабочее поведение и наиболее важные характеристические переменные активной турбины.

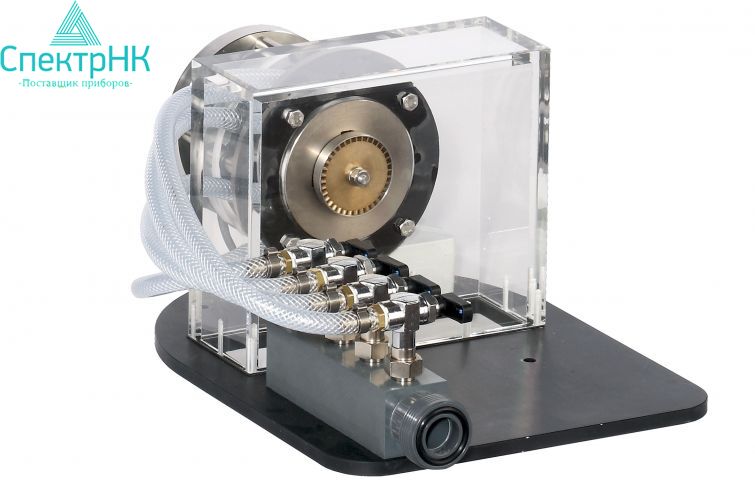

Водяные струи с высокой скоростью выпускаются из четырех форсунок распределителя. Водяные струи отклоняются в роторе и приводят его в движение. Можно наблюдать осевую разгрузку воды из ротора.

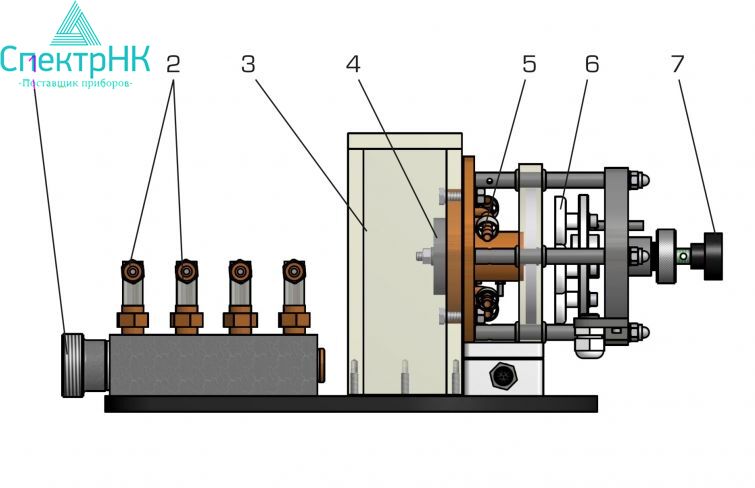

HM 291 состоит из ротора, установленного в прозрачном корпусе, распределителя с четырьмя соплами и загрузочного устройства снаружи корпуса. Количество активных форсунок можно регулировать с помощью клапанов. Вихретоковый тормоз создает определенную нагрузку. Вихретоковый тормоз специально разработан GUNT. Он не изнашивается и может быть точно отрегулирован.

Крутящий момент, создаваемый турбиной, определяется с помощью электронного датчика силы. Скорость измеряется с помощью оптического датчика скорости. Значения измерения передаются на базовый блок HM 290.

Подача воды и измерение расхода осуществляются с помощью базового блока HM 290. Регулятор давления, включенный в HM 290, позволяет записывать характеристики при постоянном напоре.

Все преимущества программно-поддерживаемых экспериментов и оценок предлагаются программным обеспечением GUNT в HM290.

Требуется для работы:

230 В, 50 Гц, 1 фаза

HM 290 Базовый модуль моделей турбин
