Универсальная система исследования колебаний, учебное оборудование TM 150

Механические колебания обычно обнаруживаются как нежелательный побочный эффект во многих областях техники. Примеры включают вибрации автомобиля на неровных дорогах или вибрации двигателя. Теория вибрации является особенно сложной областью в области механики.

Вибротренажер TM 150 можно использовать для изучения многих тем, начиная с теории вибрации путём проведения экспериментов.

Темы варьируются от простых колебательных маятниковых вынужденных колебаний с резонансом до поглощения вибрации.

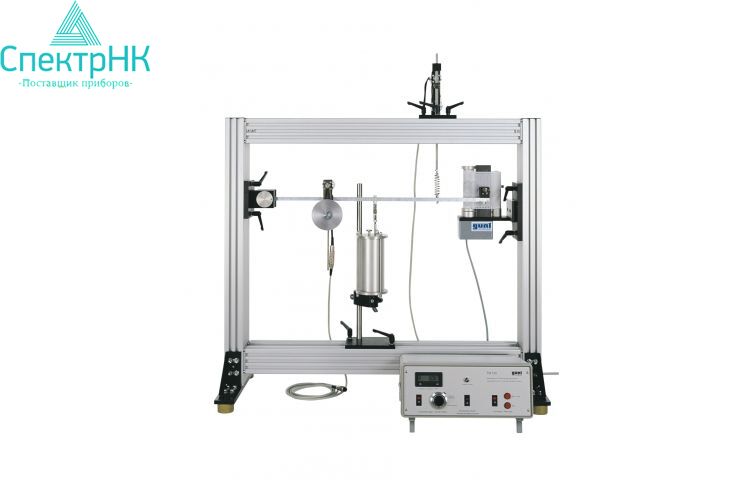

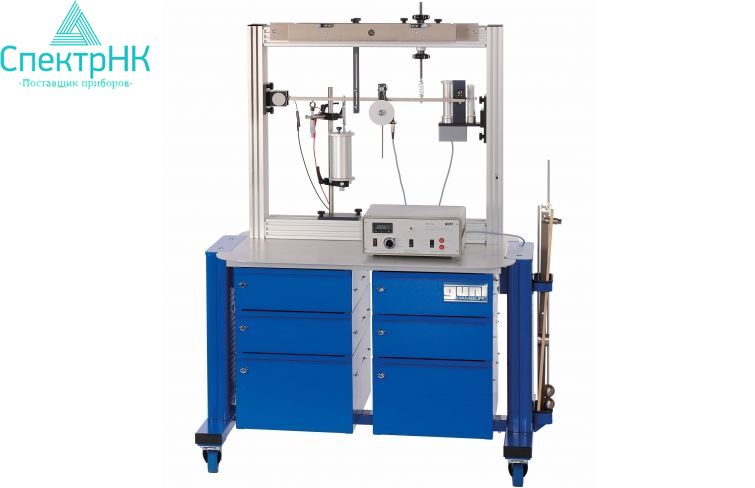

Центральным элементом вибрационного тренажера является прочная профильная рама, к которой легко прикрепляются различные экспериментальные установки. Элементы для проведения экспериментов размещены в мобильном лабораторном столе с выдвижными ящиками. В дополнение к свободным колебаниям можно проводить эксперименты принудительных колебаний при помощи возбудителя дисбаланса электродвигателя. Частота возбуждения устанавливается самостоятельно, и отображается на блоке управления.

Масляный демпфер позволяет изучать затухающие колебания с регулируемыми коэффициентами затуханий. Поглощение вибрации демонстрируется с помощью настраиваемого возбудителя дисбаланса электродвигателя. Механический барабан и регистратор диаграммы позволяют записывать вибрации.

Измеренные значения могут быть отображены и проанализированы на ПК с использованием дополнительного модуля для сбора данных TM 150.20.

Цели обучения и экспериментов:

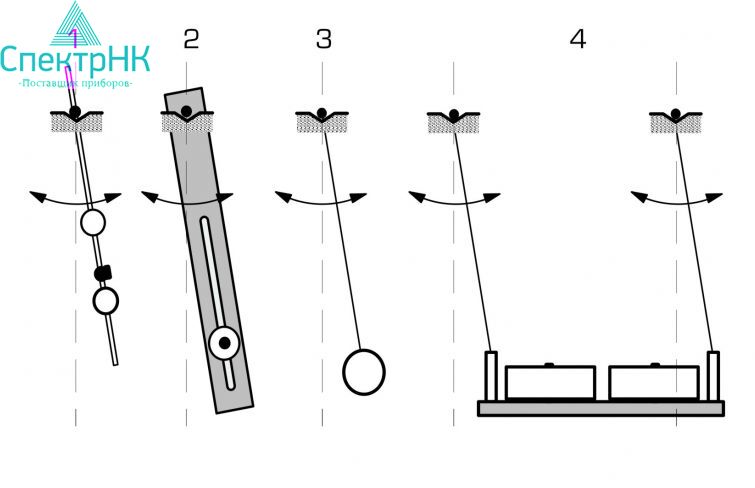

- эксперименты с маятниками

- Катер маятник

- уменьшенная длина маятника

- система пружинных масс

- стержневой генератор

- незатухающие колебания

- затухающие колебания

- вынужденная вибрация

- затухающий и незатухающий резонанс

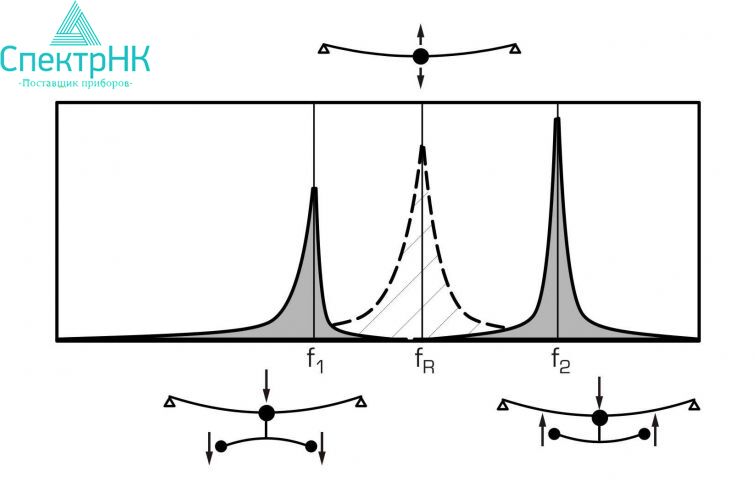

- эффект поглотителя в мультимассовых генераторах

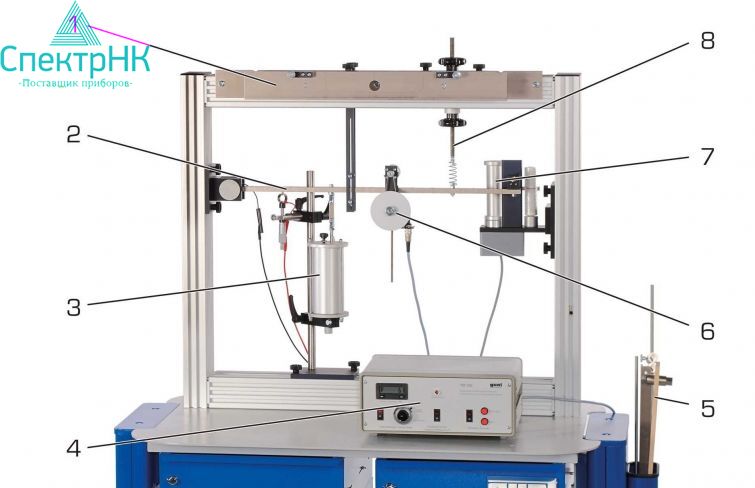

Спецификация:

[1] вибростенд с экспериментами по амортизации, резонансу, двухмассовой системе и вибропоглощению/затуханию

[2] 6 маятниковых генератора, 2 стержневых генератора и 1 пружинный генератор

возбудитель электрического дисбаланса

[3] блок управления возбудителем дисбаланса с цифровым дисплеем частоты и выходом TTL для запуска внешних устройств

[4] перестраиваемый поглотитель с листовой рессорой регулируемый масляный амортизатор

[5] барабанный рекордер с электроприводом для записи свободных вибраций

[6] регистратор круговой диаграммы для определения амплитуды и фазы вынужденных колебаний

Технические данные:

- Балка, жесткая: ДхШхВ: 700х25х12 мм, 1,6 кг

- Балка эластичная: ДхШхВ: 700х25х4 мм, 0,6 кг

- Пружины растяжения

- 0,75N / мм

- 1,5N / мм

- 3,0N / мм

- Возбудитель дисбаланса

- 0 ... 50 Гц

- 100смг

- Масляный амортизатор: 5… 15 Нс / м

- поглотитель

- листовая рессора: ШxВ: 20х1,5 мм

- общая масса: ок. 1,1кг

- настраиваемый: 5… 50 Гц

- Барабан: 20 мм / с, ширина 100 мм

- Круговой самописец: Ø 100мм

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 1010x760x1800 мм

Внутренняя часть рамы ШxВ: 870x650 мм

Вес: ок. 150кг

Требуется для работы:

ТМ 150.02 Свободные и демпфирующие крутильные колебания

TM 150.20 Система для сбора данных

Комплектность поставки:

1 тренажёр

6 маятников

2 стержня

3 пружины

1 блок управления возбудителем дисбаланса

1 возбудитель дисбаланса

1 масляный амортизатор

2 рекордера

1 комплект учебного материала

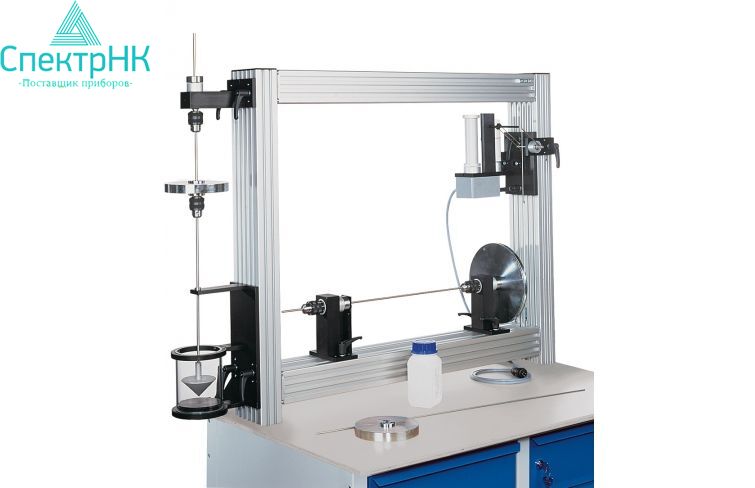

ТМ 150.02 Свободные и затухающие крутильные колебания

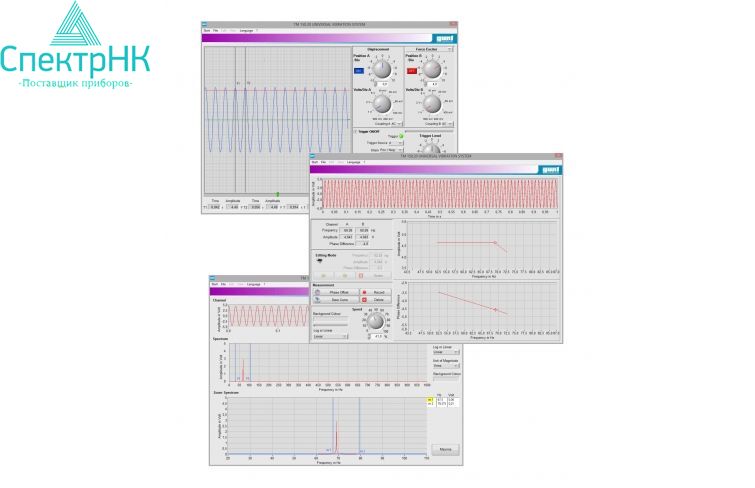

Эта система сбора данных является дополнением к Универсальной системе изучения вибраций TM 150 и позволяет анализировать вибрационные сигналы на ПК. С помощью этой системы можно легко создавать, сохранять и выводить кривые частотных и фазовых характеристик. Система также предлагает все основные функции цифрового запоминающего осциллографа и может рассчитывать частотные спектры сигналов.

В дополнение к программному обеспечению, датчику смещения и эталонному датчику, система также включает интерфейсный блок. Это обеспечивает возможность подключения трех датчиков, подготавливает их измерительные сигналы для ПК и предлагает их три аналоговых выхода для отображения.

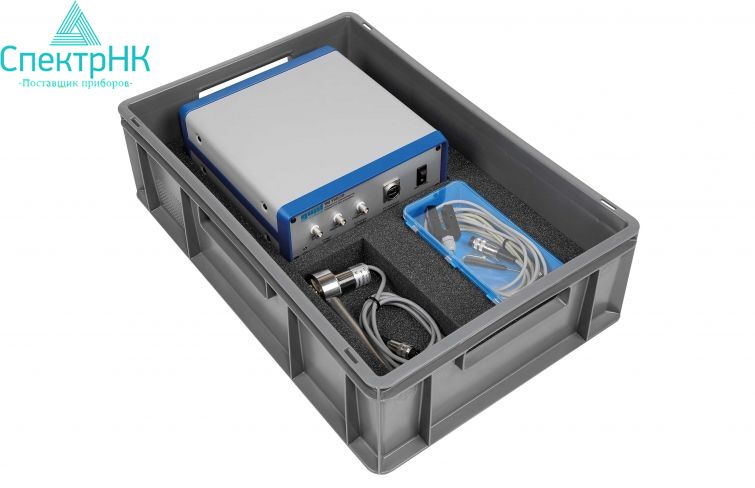

Все компоненты системы надежно размещены в системе хранения.

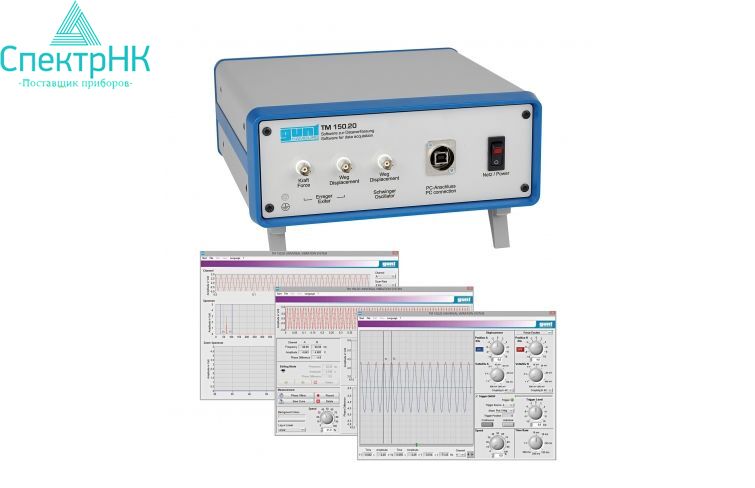

TM 150.20 Система ля сбора данных

Эта система сбора данных является дополнением к экспериментальной установке TM 155 и позволяет анализировать вибрационные сигналы на ПК. С помощью этой системы можно легко создавать, сохранять и выводить кривые частотной и фазовой характеристик. Система также предлагает все основные функции цифрового запоминающего осциллографа и может рассчитывать частотные спектры сигналов.

В дополнение к программному обеспечению, датчику смещения и эталонному датчику, система также включает интерфейсный блок. Блок поставляет до трех датчиков, подготавливает их измерительные сигналы для ПК и распределяет их на три аналоговых выхода для отображения.

Все компоненты системы надежно размещены в системе хранения.
