Вибрации и неисправности роликовых подшипников, анализ вибраций PT 501

Анализ вибрации является ключевым инструментом в оценке состояния подшипника качения. Медленное изменение спектра вибраций обеспечивает индикацию оставшегося срока службы подшипника и может использоваться в качестве критерия для его замены. Спектральное распределение может предоставить точную информацию о типе и месте повреждения.

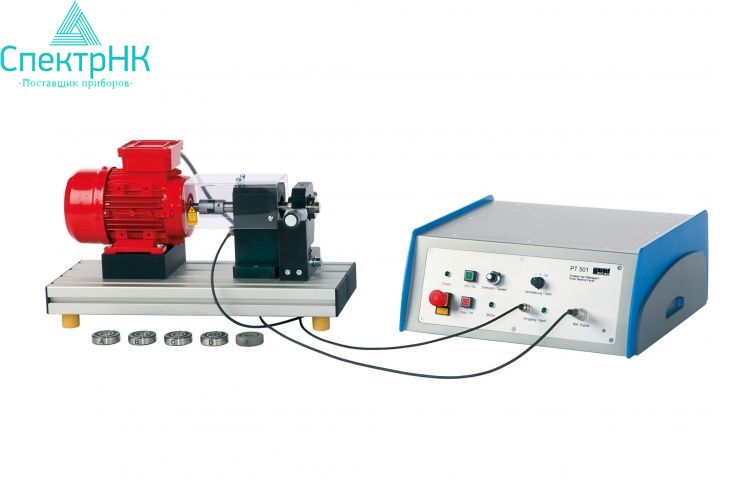

PT 501 содержит шесть сменных роликовых подшипников, на которых могут быть обнаружены и объяснены различные неисправности.

Радиальная нагрузка на подшипник устанавливается в широких пределах с помощью загрузочного устройства.

В качестве привода используется электродвигатель с переменной скоростью через преобразователь частоты. Датчик ускорения с измерительным усилителем служит для измерения вибрации на корпусе подшипника. Скорость измеряется с помощью оптического датчика.

Измеренные значения передаются напрямую на ПК через USB. Программное обеспечение для анализа вибрации включено в комплект поставки.

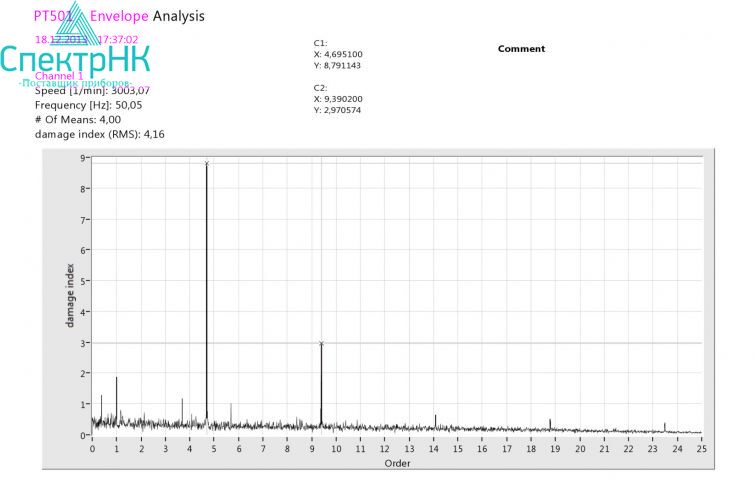

Программное обеспечение для анализа предлагает следующие функции: двухканальный осциллограф для исследований во временном диапазоне; двухканальный анализатор спектра для исследований в диапазоне частот; блок измерения вибрации; анализ огибающей на предмет ударов и повреждения роликовых подшипников.

Цели обучения и экспериментов:

- вибрационный спектр шумов при движении роликовых подшипников

- ознакомление с анализом огибающей

- влияние повреждения внешнего кольца, внутреннего кольца или тела ролика на спектр

- оценка срока службы роликовых подшипников

- влияние смазки на спектр вибрации

- обнаружение неисправных роликовых подшипников

- использование компьютеризированного виброанализатора

Спецификация:

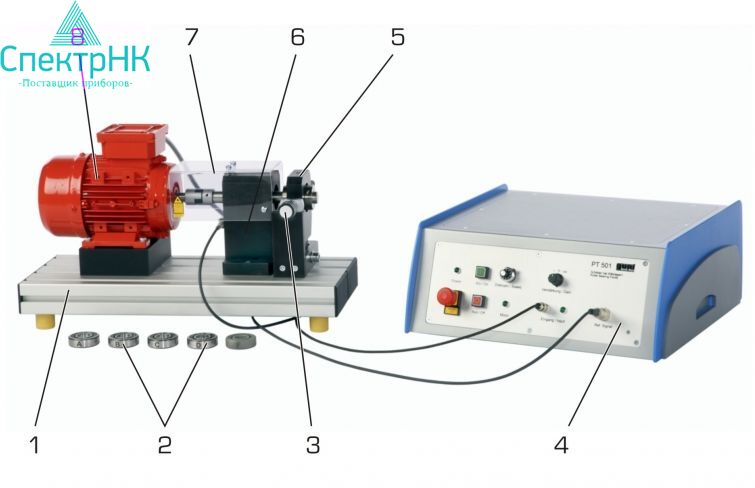

[1] исследование колебаний роликовых подшипников

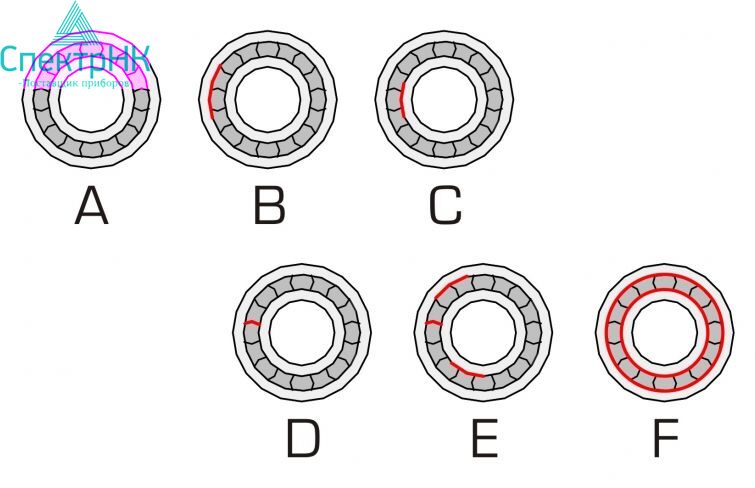

[2] роликовый подшипник с повреждением наружного кольца

[3] роликовый подшипник с повреждением внутреннего кольца

[4] роликовый подшипник с повреждением корпуса ролика

[5] роликовые подшипники с комбинированным повреждением

[6] длинномерные роликовые подшипники

[7] новый и неповрежденный роликовый подшипник

[8] привод двигателя с переменной скоростью через преобразователь частоты

[9] радиальная нагрузка подшипников через регулируемое загрузочное устройство

[10] виброизоляция фундаментной плиты с использованием резиновых элементов

инструменты: оптический датчик скорости, датчик ускорения для записи вибрации

[11] Возможности программного обеспечения: 2-канальный осциллограф; 2-канальный

[12] FFT анализатор; анализ огибающей; кривая прогона и анализ заказа

[13] Программное обеспечение GUNT для анализа вибрации под Windows

ТЕХНИЧЕСКИЕ ДАННЫЕ

- Маятниковый шариковый подшипник типа NU204-E-TVP2

- внутренний диаметр: Ø = 20 мм

- наружный диаметр: Ø = 47 мм

- ширина: 14 мм

- количество роликов: 12

- Двигатель

- скорость: 100… 3000об/мин

- мощность: 370 Вт

- Датчик ускорения

- частотный диапазон: 1… 10000 Гц

- чувствительность: 100 мВ / г

- резонансная частота: 32 кГц

- Оптический датчик скорости

- ширина выборки: 3… 150 мм

- класс лазера II, 675 нм

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 510х200х330 мм (экспериментальная установка)

ДхШхВ: 420x400x180 мм (блок управления)

Вес: ок. 25 кг (общий)

Требуется для работы (+аксессуары):

ПК к Windows

WP 300.09 Лабораторный стол

Комплектность поставки:

1 экспериментальная установка

1 блок управления

6 роликовых подшипников

1 комплект аксессуаров

1 ПО GUNT CD + USB

1 комплект учебного материала
