Ветроэнергетический привод, учебное оборудование ET 222

Современные ветряные турбины должны быть оптимально адаптированы к ветру, имеющемуся на их месте, и обеспечивать эффективные условия эксплуатации. В дополнение к самому ветровому ротору, компоненты трансмиссии, такие как трансмиссия и электрический генератор, имеют решающее значение.

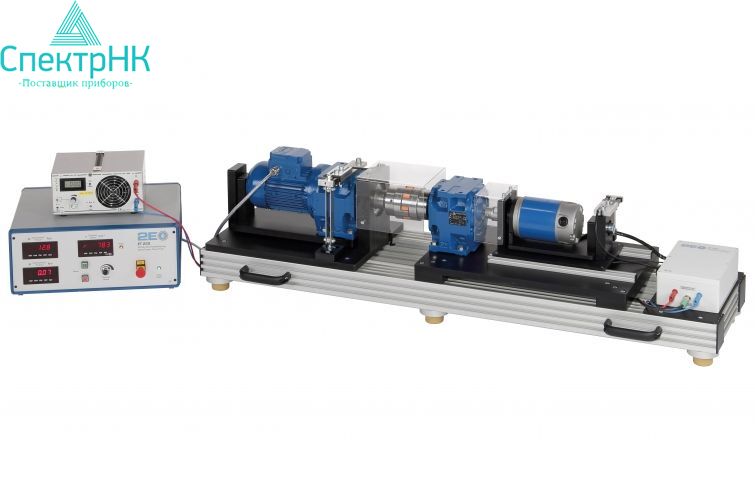

Экспериментальная установка ET 222 содержит типичный силовой привод ветроэнергетики в лабораторном масштабе, который приводится в действие электродвигателем. Двигатель обеспечивает низкие скорости с высоким крутящим моментом. Это моделирует типичный медленно вращающийся ветровой ротор. Скорость можно отрегулировать.

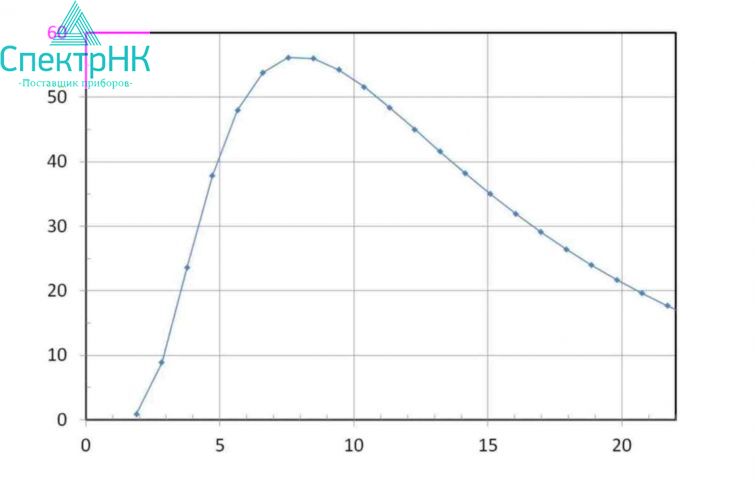

Привод состоит из медленно вращающейся приводной стороны, быстро вращающейся стороны генератора и трехступенчатой ​​цилиндрической зубчатой ​​передачи между приводом и генератором. Электрическая нагрузка генератора может варьироваться. Эксперименты с ET 222 моделируют типичные условия работы трансмиссии. Для этого электрическая нагрузка генератора и частота вращения приводного двигателя варьируются. Это позволяет приблизить рабочие точки типичной характеристики крутящего момента. Рассчитанная характеристика является результатом механической мощности ротора ветра для данной скорости ветра.

Частота вращения генератора и крутящие моменты со стороны привода и генератора фиксируются датчиками и отображаются на цифровом дисплее измерительного усилителя. Измеренные значения также доступны в виде аналоговых сигналов для дополнительного внешнего захвата или обработки.

Цели обучения и экспериментов:

- преобразование энергии вращения в электрическую энергию
- влияние крутящего момента и скорости на эффективность трансмиссии
- влияние крутящего момента и скорости на КПД генератора
- влияние типичной характеристики крутящего момента ветродвигателя на общую эффективность трансмиссии

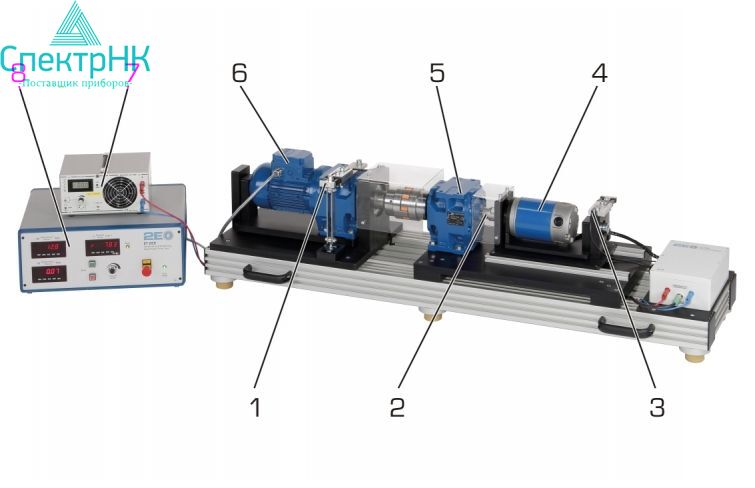

Спецификация:

[1]экспериментальная установка для измерений на силовой силовой установке

[2] Привод с цилиндрическим зубчатым колесом и генератором постоянного тока

[3] тихоходный приводной двигатель с регулируемой скоростью имитирует ветер ротора

[4] моделирование типичных характеристик крутящего момента

[5] Генератор постоянного тока с подключением для электрической нагрузки

[6] регулируемая нагрузка с переключаемым дисплеем для тока или напряжения

[7] датчики скорости и крутящего момента генератора со стороны привода и генератора

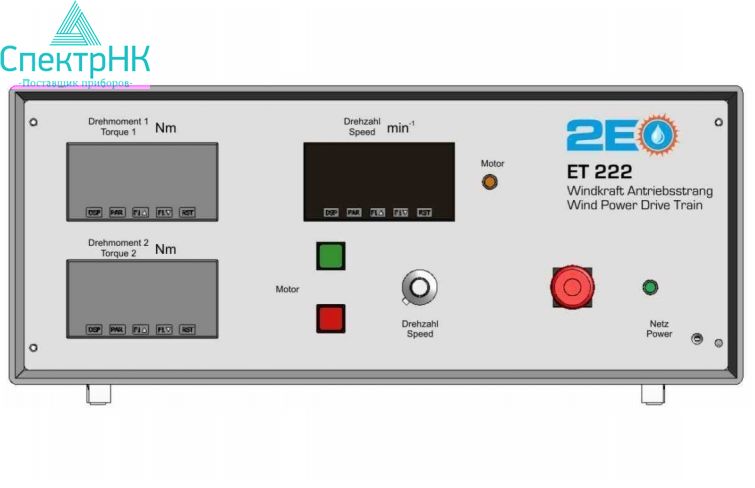

[8] измерительный усилитель с цифровыми дисплеями и элементами управления

[9] аналоговые выходы для передачи измеренных значений крутящего момента и скорости

Технические данные:

- Генератор постоянного тока

- номинальная скорость: 1100об/мин

- макс. мощность: 150 Вт

- макс. ток: 10А

- макс. напряжение: 28 В

- Цилиндрическое прямозубое колесо

- передаточное отношение: 1:53

- номинальная грузоподъемность: 335Нм

- номинальная эффективность: 94%

- Двигатель

- номинальная скорость: 22об/мин

- диапазон скоростей: 3… 22об/мин

- номинальная мощность: 0,37 кВт

- макс. крутящий момент: 153 Нм

- Диапазоны измерения

- скорость: 0… 1200 об/мин

- крутящий момент: 0… 200 Нм

- крутящий момент: 0… 10 Нм

- ток: 0,005… 25А

- напряжение: 0… 80 В

-230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 1480х480х400 мм

Вес: ок. 105кг

Комплектность поставки:

1 экспериментальная установка

1 электронная нагрузка

1 измерительный усилитель

1 комплект кабелей

1 комплект учебного материала
