Последовательная и параллельная работа насосов, учебное оборудование HM 284

В сложных системах насосы могут быть подключены последовательно или параллельно. При последовательной работе добавляются головки насосов, а при параллельной работе расход (емкость) насосов.

Экспериментальная установка обеспечивает определение характерного поведения для однократной работы и взаимодействия двух насосов.

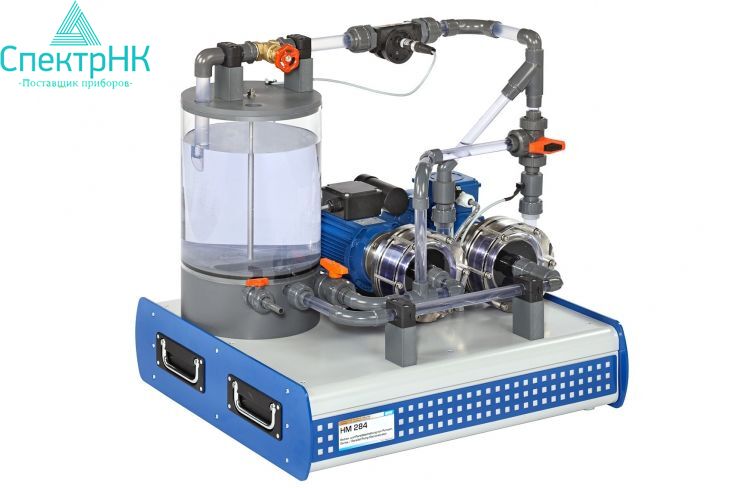

HM 284 отличает замкнутым контуром воды со встроенным баком воды и 2 центробежными насосами с приводными моторами. Скорость одного мотора переменно регулируемая преобразователем частоты. Другой насос оснащен двигателем с фиксированной скоростью, этот насос может быть добавлен в систему. Рабочие колеса обоих насосов установлены в прозрачных корпусах и могут наблюдаться во время работы. Клапаны позволяют легко переключить изменение между одиночным насосом, серией или параллельной деятельностью насоса.

Поведение системы анализируется с помощью клапана на выходе насоса, регулирующего сопротивление потоку.

Экспериментальная установка оснащена датчиками давления и расхода воздуха. Микропроцессорная измерительная часть хорошо защищена в корпусе. Измеренные значения передаются на ПК через USB где их можно проанализировать используя включенное программное обеспечение.

Все преимущества управляемых ПО экспериментов процесса и анализом работы предложены программным обеспечением GUNT и микропроцессором.

Цели обучения и экспериментов:

- рабочее поведение центробежных насосов:
- один насос
- последовательная схема - параллельная схема

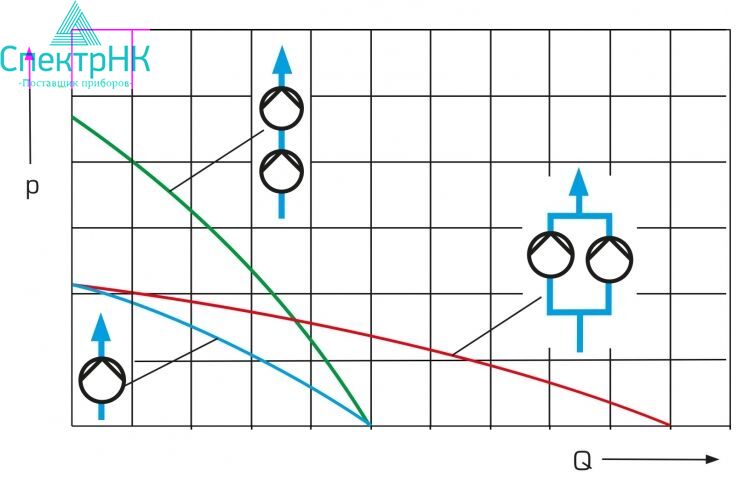

- запись кривых работы насоса
- определение КПД насоса
- запись характеристики системы

Спецификаиця:

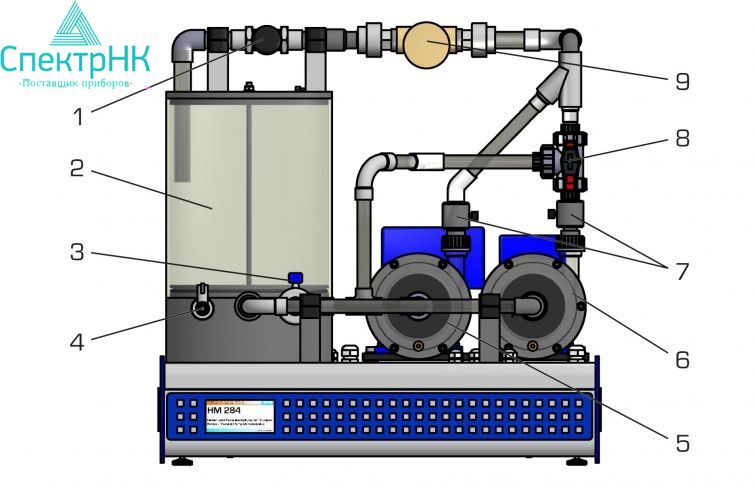

[1] Исследование и эксплуатационное поведение насосов в различных режимах работы
[2] Одиночный насос, деятельность насоса серии или параллели, конфигурируемая через клапаны.

[3] Замкнутый водяной контур содержит центробежные насосы с приводным двигателем и прозрачную емкость для воды
[4] Один насос с регулируемой скоростью и один насос с фиксированной скоростью работы
[5] Регулировка сопротивления потока клапаном на выходе насоса
[6] Датчики давления на входе и выходе насосов и расхода
[7] благодаря встроенному микропроцессорному приборостроению не требуется никаких дополнительных устройств с предрасположенной к ошибкам проводкой

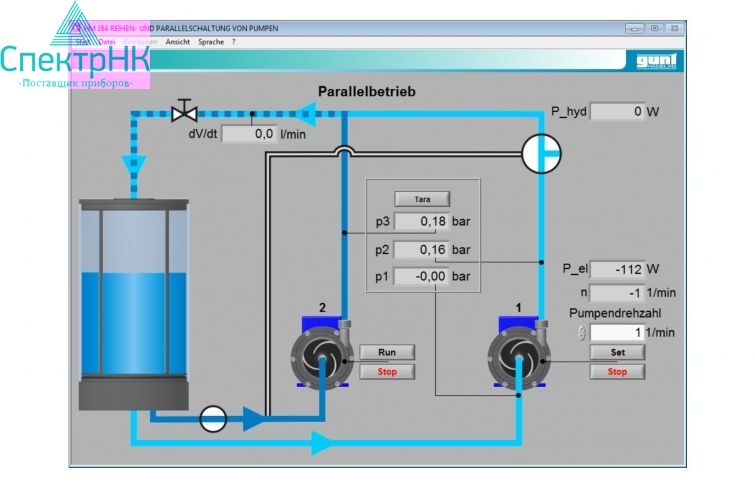

[8] отображение и оценка измеряемых величин, а также работа устройства с помощью программного обеспечения
[9] Программное обеспечение GUNT с функциями управления и сбора данных через USB под Windows

Технические данные:

- Центробежные насосы с двигателями потребляемая мощность: 370 Вт каждый

- Насос с переменной скоростью: 0 ... 3300 об/мин

- макс. расход потока: 40л / мин

- макс. напор 10м

- Насос с фиксированной скоростью: прибл. 2800 об/мин
- макс. расход потока: 40 л/мин

- макс. напор: 10м

- Резервуар для воды: прибл. 15л

- Диапазоны измерения
- давление (вход): ±1 бар
- давление (выходное): 2x 0...5 бар

- расход потока: 10...140л/мин

- Сеть: 230V, 50Hz, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 670х600х670мм

Вес: прибл. 62кг

Комплектность поставки:

1 тренажёр
1 Инструкция
1 Программное обеспечение (требуется ПК с Windows)
