Система сбора и обработки данных TM 620 и TM 625, учебное оборудование TM 620.20

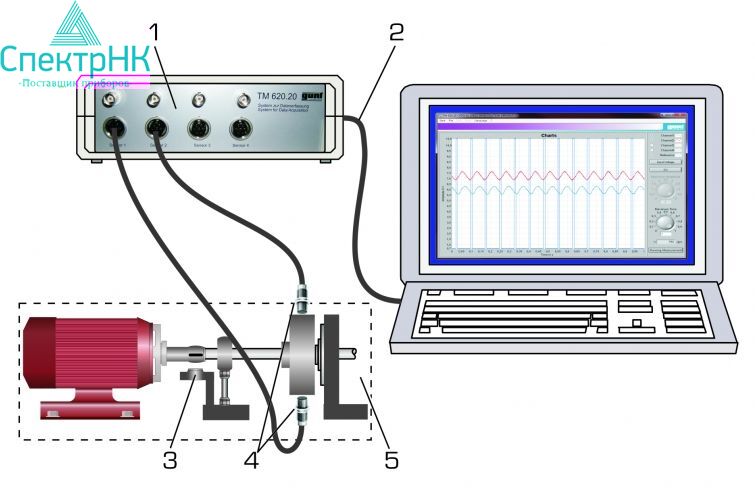

Система TM 620.20 для сбора данных, как аксессуар для экспериментальных блоков TM 620 и TM 625, позволяет регистрировать и анализировать вибрации. Система состоит из двух индуктивных датчиков смещения, измерительного усилителя и программного обеспечения для дальнейшей обработки и отображения измеренных значений.

Два датчика перемещения выполняют бесконтактные измерения прогиба вращающихся масс-дисков на упругом валу TM 620 или TM 625. Относительное положение двух датчиков перемещения может изменяться. Размещая датчики перемещения под прямым углом друг к другу (смещение на 90 °) в плоскости измерения, движение вала может быть представлено за один полный оборот в виде орбиты.

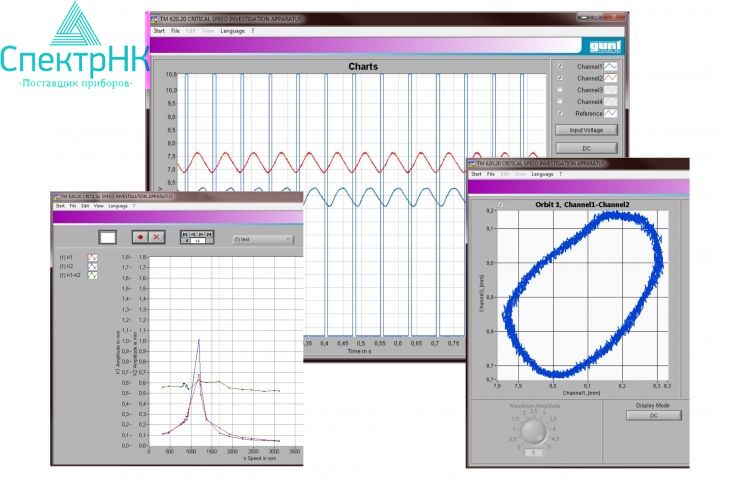

При расположении с двумя различными массовыми дисками можно измерять естественный режим вибрирующего вала. Аналоговый сигнал датчиков смещения оцифровывается в измерительном усилителе и отправляется на ПК через USB. Прилагаемое программное обеспечение GUNT позволяет отображать сигналы по выбору в виде временных рядов на осциллографе или амплитуды в зависимости от скорости.

Датчики перемещения питаются от измерительного усилителя. Все необходимые кабельные разъемы включены в комплект поставки. Эксперименты описаны в инструкции к материалу TM 620 или TM 625.

Цели обучения и экспериментов:

- В сочетании с TM 620 или TM 625
- Исследование и описание амплитуды колебаний вращающегося вала
- Запись сигналов во времени

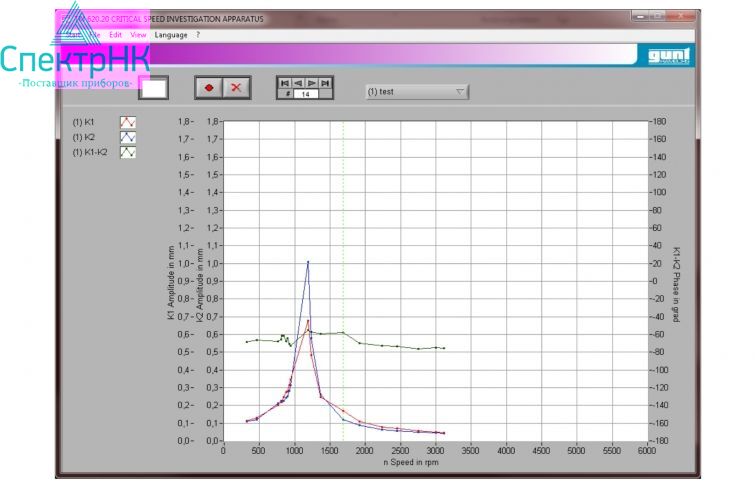

- Исследование зависимости амплитуды от скорости и местоположения груза
- Описание и анализ орбиты

Спецификация:

[1] Сбор данных и анализ колебаний вала для TM 620 и TM 625

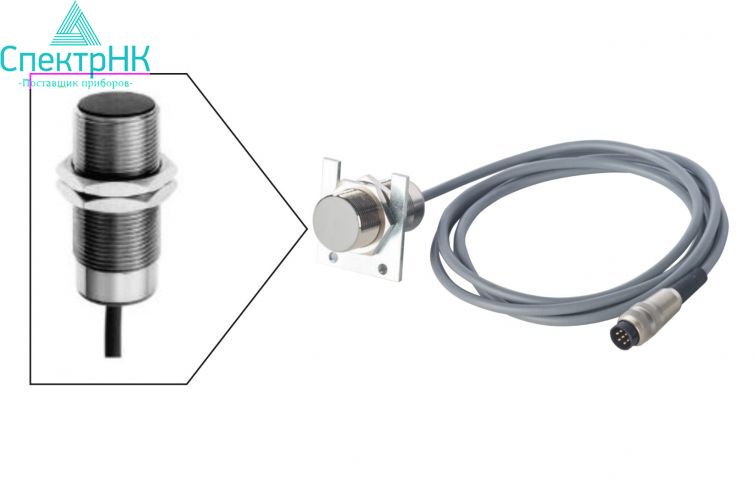

[2] 2 индуктивных бесконтактных датчика перемещения
[3] Измерительный усилитель и аналого-цифровой преобразователь для обработки сигналов
[4] Программное обеспечение GUNT для сбора данных через USB под Windows

Технические данные:

- 2 датчика перемещения
- принцип измерения: индуктивный, бесконтактный
- выходной сигнал: аналоговый 1… 9В
- расстояние измерения: 5… 10 мм
- скорость измерения: <1,5 мм / мс
- Измерительный усилитель
- 4 входных сигнала
- 4 аналоговых выходных канала через BNC
- аналого-цифровой преобразователь
- выходной сигнал через USB

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 230x200x80 мм
Вес: ок. 2кг

Требуется для работы:

ПК с Windows

TM 620; TM625

Комплектность поставки:

1 GUNT с программным обеспечением CD + USB
2 датчика перемещения
1 измерительный усилитель
1 комплект кабелей
1 руководство и методические материалы
