Система сбора и обработки данных TM 155, учебное оборудование TM 155.20

Эта система сбора данных является дополнением к экспериментальной установке TM 155 и позволяет анализировать вибрационные сигналы на ПК. С помощью этой системы можно легко создавать, сохранять и выводить кривые частотной и фазовой характеристик. Система также предлагает все основные функции цифрового запоминающего осциллографа и может рассчитывать частотные спектры сигналов.

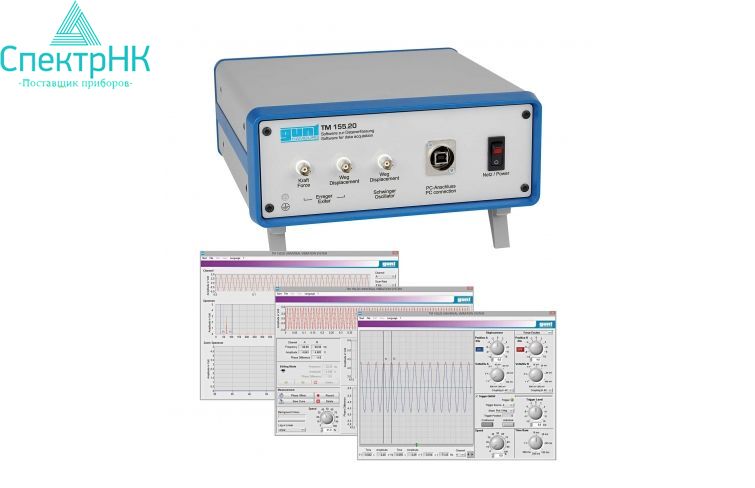

В дополнение к программному обеспечению, датчику смещения и эталонному датчику, система также включает интерфейсный блок. Блок поставляет до трех датчиков, подготавливает их измерительные сигналы для ПК и распределяет их на три аналоговых выхода для отображения.

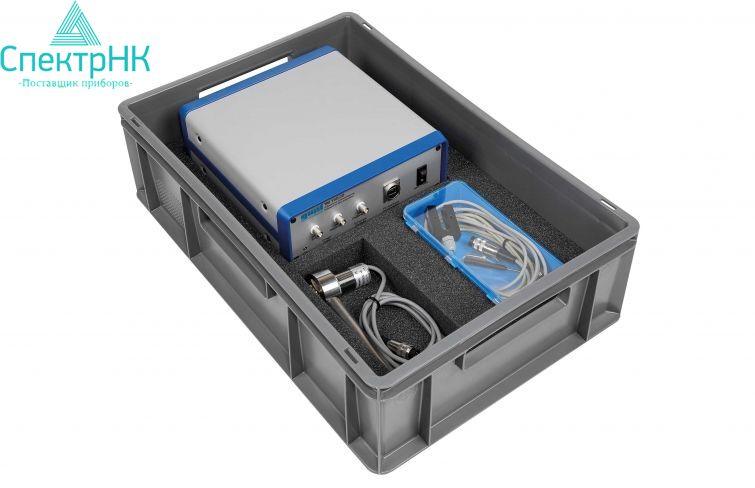

Все компоненты системы надежно размещены в системе хранения.

Цели обучения и экспериментов:

- Совместно с ТМ 155
- собственная вибрация стержневого генератора
- затухающая вибрация стержневого генератора
- вынужденная вибрация стержневого генератора (затухающий и незатухающий резонанс)
- частота и период измерения времени

Спецификация:

[1] Анализ данных для ТМ 155
[2] Измерение, запись и анализ частотной характеристики и передаточной функции
[3] Функция цифрового запоминающего осциллографа
[4] Интерфейсная коробка с 3 входами датчиков, 3 аналоговыми выходами
[5] 1 индуктивный датчик смещения (амплитуда), 2 эталонных датчика (сила возбудителя)
[6] Программное обеспечение GUNT для сбора данных через USB под Windows

Технические данные:

- Каналы входа для датчиков: 3
- Входы в режиме осциллографа: 2
- Временная основа: 10… 750 мс / DIV
- Длина записи: 2000 баллов

- Датчики смещения
- диапазон измерения: 5… 10 мм
- частотный диапазон: 0… 50 Гц

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 265х260х110 мм (интерфейсный блок)
ДхШхВ: 600x400x170 мм (система хранения)
Общий вес: ок. 7кг

Требуется для работы:

ПК с Windows

Комплектность поставки:

1 интерфейсный блок
1 датчик смещения
2 опорных датчика (возбуждающая сила)
1 ПО GUNT CD + USB
1 комплект кабелей
1 система хранения
1 руководство и методические рекоммендации
