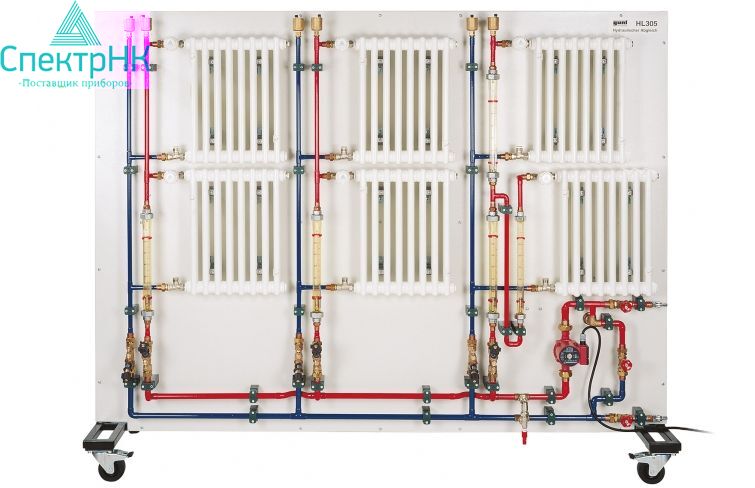

Гидравлическая балансировка радиаторов, учебное оборудование HL 305

Тренажер использует имеющиеся в продаже компоненты для реализации трех отопительных контуров с радиаторами, термостатическими клапанами и циркуляционным насосом. Все три подсхемы могут быть отключены индивидуально. После заполнения система не зависит от подключения к водопроводу или подающему потоку и трубопроводам обратного потока. Тем не менее, он может работать в сочетании с контуром отопления.

Цели обучения и экспериментов:

- Переменное сопротивление трубопроводов
- Изучение работы балансировочного клапана
- Изучение работы термостатического клапана
- Изучение работы перепускного клапана сброса давления

Спецификация:

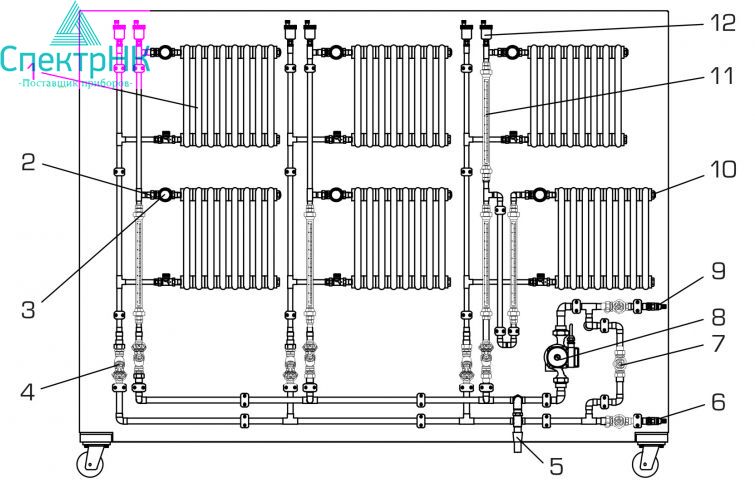

[1] Тренажер для ознакомления с особенностями балансировки отопления и регулировки потока
[2] 6 радиаторов с термостатическим клапаном, спускным клапаном и регулируемым отсечным клапаном
[3] расширительный бак, группа безопасности согласно DIN 4751, перепускной клапан
[4] 5 ротаметров
[5] 1 поверхностный термометр для измерения температуры на входе и выходе радиатора
[6] подключение воды с помощью быстросъемных муфт, диаметр внутри 13мм, для дополнительного подключения к внешнему отопительному контуру

Технические данные:

- Насос
- потребляемая мощность: 60 Вт
- макс. скорость потока: 60 л / мин
- макс. напор: 4м
- 6 балансировочных клапанов: PN 16
- Диапазон измерения
- скорость потока: 1x 30… 320 л/ч, 4x 50… 640 л/ч
- температура: 1x -50… 300°C

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

Комплектность поставки:
