Свободная и принудительная конвекция учебное оборудование WL 440

Гарантия производителя
Доставка по Казахстану	Артикул: te00097

Цену уточните у менеджера

Запросить КП Консультация

Описание

Конвекция является одной из трех основных форм теплообмена. Во время конвекции поток находится в движении.

WL 440 предлагает базовые эксперименты для целевого обучения на тему свободной и принудительной конвекции на различных нагревательных элементах.

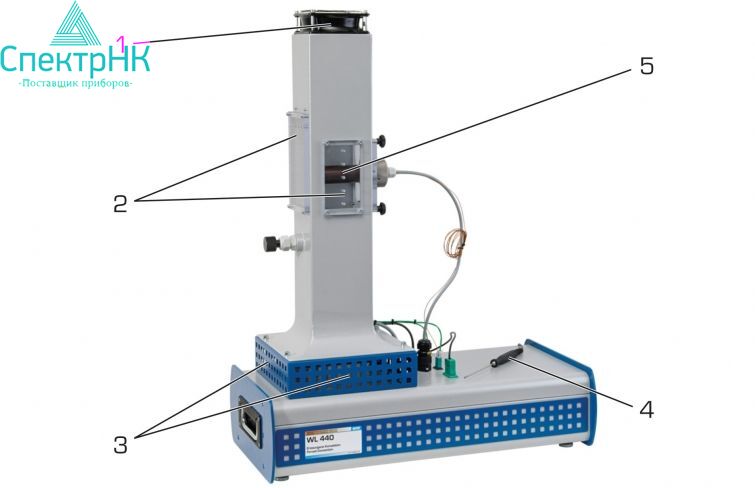

В основе экспериментальной установки лежит вертикальный воздуховод, в который вставляются различные нагревательные элементы. Осевой вентилятор расположен сверху воздуховода. Вентилятор всасывает окружающий воздух и направляет его через воздуховод. Воздух проходит мимо нагревательного элемента и поглощает тепло. Четыре нагревательных элемента с различной геометрией доступны для выбора. Чтобы исследовать свободную конвекцию, два из четырех нагревательных элементов могут работать за пределами воздуховода. Нагревательные элементы спроектированы таким образом, чтобы отводить тепло только на их поверхности. Компактная конструкция обеспечивает быстрый нагрев и короткое время для экспериментов.

Экспериментальная установка оснащена датчиками температуры на входе и выходе из воздуховода. Скорость воздуха измеряется для определения скорости воздушного потока. Мощность нагрева и расход регулируются и отображаются с помощью программного обеспечения.

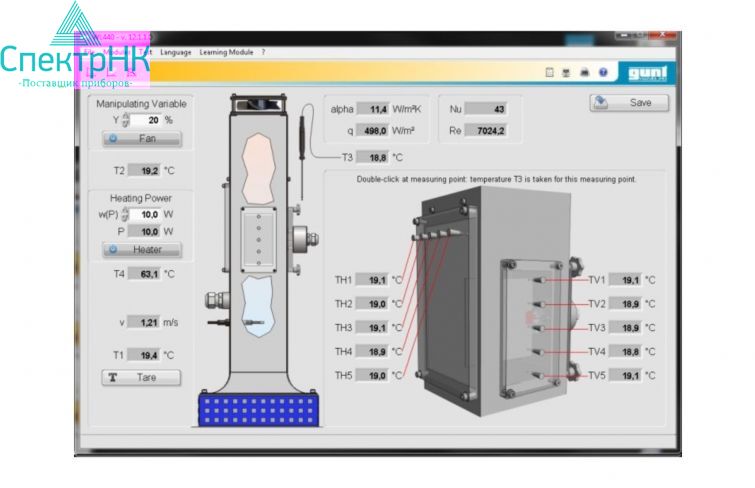

Микропроцессорная аппаратура хорошо защищена в корпусе. Программное обеспечение GUNT состоит из программного обеспечения для работы системы и сбора данных, а также образовательного программного обеспечения. С пояснительными текстами и иллюстрациями, образовательное программное обеспечение значительно помогает пониманию теоретических принципов. Устройство подключено к ПК через USB.

Цели обучения и экспериментов:

- свободная и принудительная конвекция
- расчет конвективного теплообмена при разных геометриях нагревателей
- плоская пластина
- цилиндр
- "пучок" труб
- экспериментальное определение числа Нуссельта
- расчет типичных характеристических переменных теплообмена
- Критерий Нуссельта
- Число Рейнольдса
- исследование взаимосвязи между образованием потока и теплопередачей в экспериментах
- описание переходного процесса нагрева

Спецификация:

[1] Демонстрация конвективного теплообмена, анализ полученных данных

[2] Изучение свободной конвекции

[3] Воздуховод с осевым вентилятором

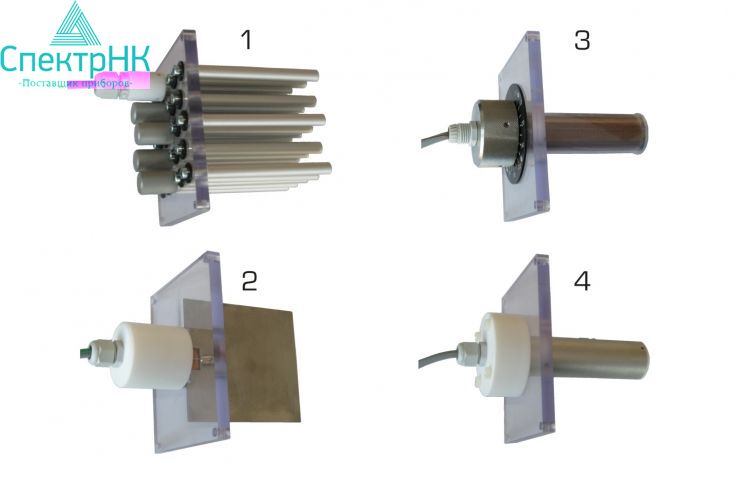

[4] 4 нагревательных элемента различной геометрии

[5] Плавная регулировка мощности нагревателей и мощности вентилятора

[6] Отсутствие ошибочных измерений благодаря встроенной микропроцессорной системы управления и обработки данных

[7] Функции программного обеспечения GUNT: учебное программное обеспечение, сбор данных, работа системы.

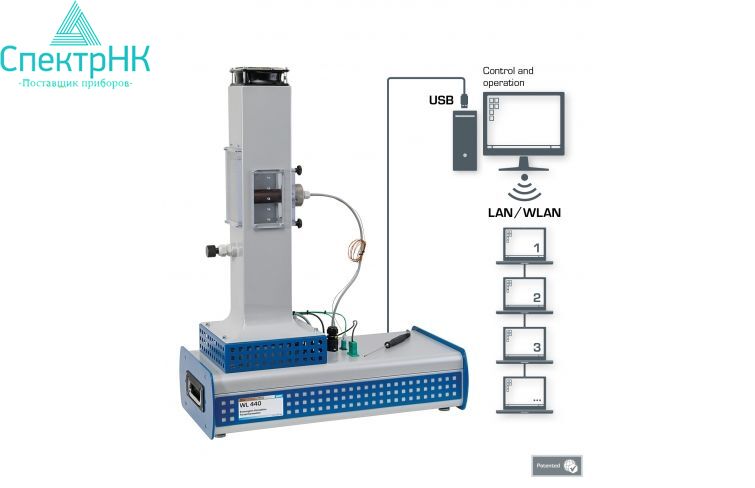

[8] возможности сети: подключение к LAN / WLAN любого количества внешних рабочих станций с программным обеспечением GUNT для наблюдения и оценки экспериментов

[9] E-Learn: интерактивные мультимедийные дидактические материалы

[10] ПО GUNT для сбора данных через USB под Windows

Техническое описание:

- Воздушный канал
- сечение потока: 120x120 мм
- высота: ок. 0,6м
- Ограничение температуры нагревательных элементов: 90°C
- "пучок" труб
- количество трубок: 23
- одна трубка нагревается по переменно
- мощность нагрева: 20 Вт
- площадь теплопередачи: 31,41 см²
- Цилиндр с однородной температурой на поверхности
- мощность нагрева: 20 Вт
- площадь теплопередачи: 111 см²
- Пластина
- мощность нагрева: 40 Вт
- площадь теплопередачи: 2x100 см²
- цилиндр с нагревательной пластиной для исследования локального теплообмена
- мощность нагрева: 40 Вт
- площадь теплопередачи: 111 см²
- Вентилятор осевой
- макс. расход: 500 м³/ч
- макс. перепад давления: прибл. 950Pa
- Потребляемая мощность: 90 Вт

- Диапазон измерения
- скорость воздуха: 0… 10 м/с
- температура: 4x 0… 325 °C
- мощность нагрева: 0… 50 Вт

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 670x350x880мм

Вес: приблизительно 25кг

Требуется для работы:

ПК с Windows

Комплектность поставки:

1 Экспериментальная установка

1 ПО GUNT CD+USB

1 Инструкция и учебные материалы
