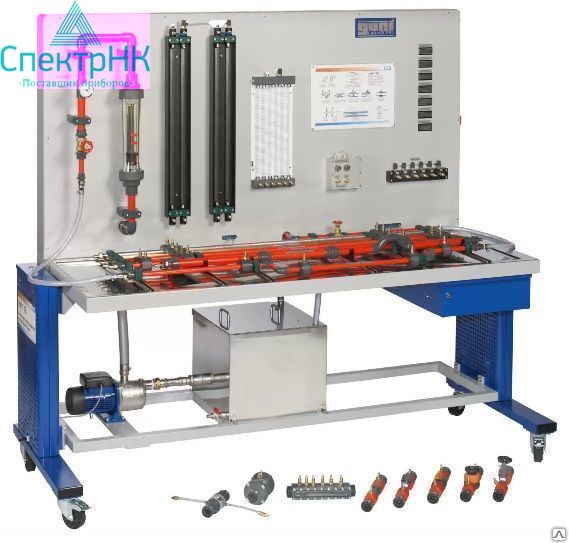

Тренажер по механике жидкостей (гидродинамика), учебное оборудование HM 112

Знание потока в трубопроводных системах имеет широкий спектр практических применений во многих областях. Когда вода протекает через систему труб, внутреннее трение и трение в трубе вызывают потери давления. Потери давления в жидкости напрямую зависят от сопротивлений и скорости потока.

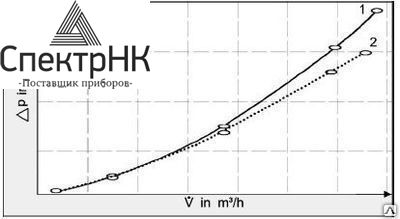

Тренажер HM 112 позволяет проводить различные эксперименты по измерению расхода и давления, а также определять потери давления и строить кривые давления в различных элементах трубы. Измеренные значения анализируются с использованием прилагаемого программного обеспечения GUNT. Характеристики могут быть записаны и проанализированы непосредственно на ПК.
Тренажер содержит шесть различных горизонтально расположенных секций трубы, которые позволяют изучать влияние материала трубы, диаметра и изменений в поперечном сечении и направлении на потерю давления. Измерительные объекты, такие как клапаны, сетчатые фильтры, трубка Вентури, расходомер, трубки Пито или диафрагмы или измерительное сопло, могут использоваться в участке трубы. Чтобы продемонстрировать особенности работы аксессуаров, некоторые объекты анализа прозрачны. Дополнительные объекты измерения доступны в виде набора (HM 110.01) для расширения объема экспериментов.
Тренажер может работать независимо от водопроводной сети и оснащен насосом и баком для воды. Тренажер включает в себя ротаметр для определения скорости потока. Точки измерения давления расположены непосредственно перед и после измерительных объектов. Они выполнены в виде кольцевых камер, обеспечивающих точное измерение давления. Для измерения давления предусмотрено пять различных манометров с аналоговым или цифровым дисплеем.

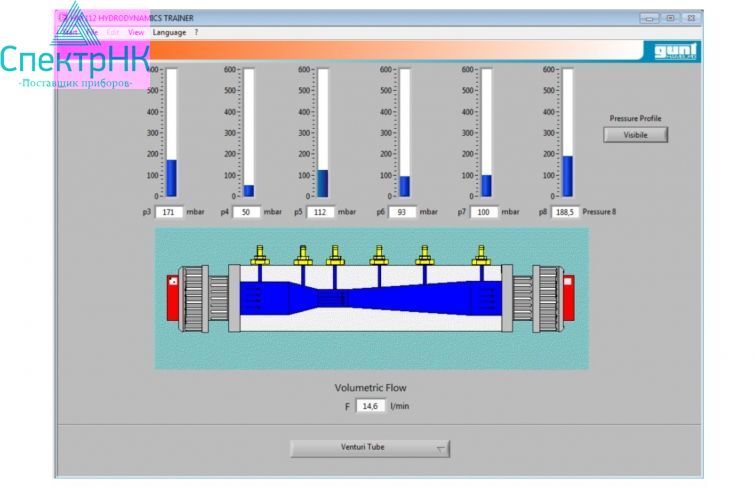

В зависимости от метода измерения измеренные значения могут быть считаны с аналогового манометра или цифровых дисплеев. Измеренные значения передаются напрямую на ПК через USB. Программное обеспечение для сбора данных включено в комплект поставки.

Цели обучения и эксперименты:

- Измерение давление и скорости с помощью трубок Пито и Вентури

- Измерение расхода с помощью мерных трубок и сопел

- Сравнительное исследование фитингов на примере определения потерь давления напора и течения жидкости в зависимости от степени открытия

- Исследование протекания жидкости в различных элементах труб

- Изучения трения в трубах и различных элементах трубопроводов

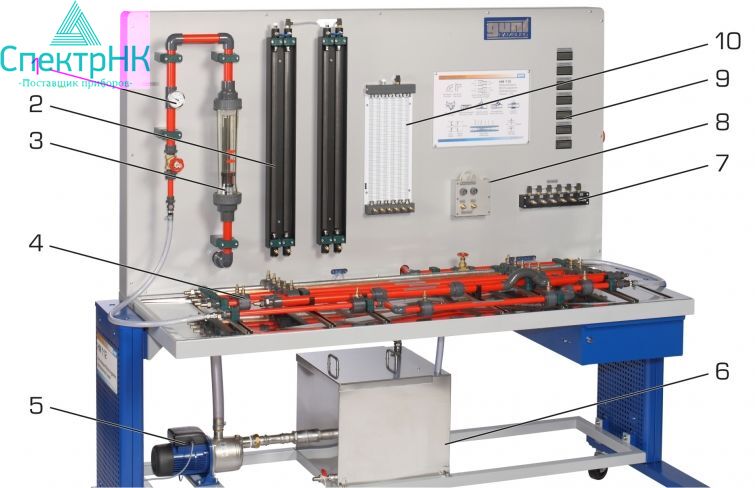

Спецификация:

[1] Установка для проведения экспериментов по механике жидкостей

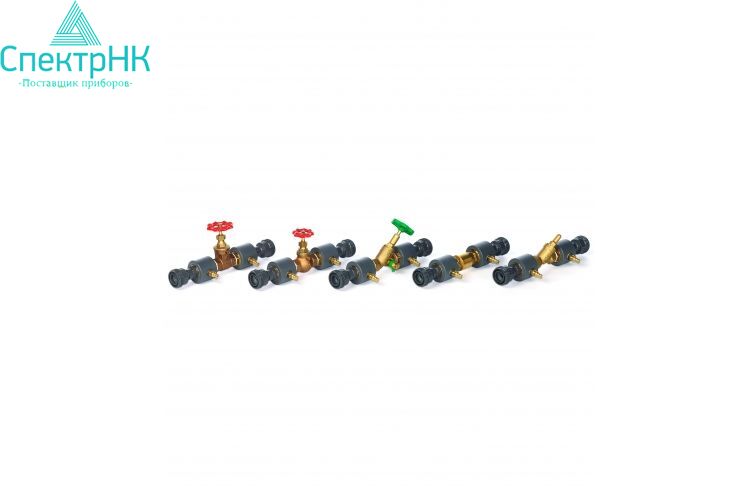

[2] Сменные измерительные объекты, частично прозрачные: угловой седельный клапан, мембранный клапан, шаровой клапан, обратный клапан, сетчатый фильтр, труба Пито, сопло Вентури, расходомер с диафрагмой и измерительное сопло

[3] Разные секции труб

[4] Цифровые дисплени отображения давления на панели установки, а также отображение измеренных значений на персональном компьютере

[5] Измерение перепада давления с помощью трубчатых манометров

[6] Измерение расхода с помощью ротаметра

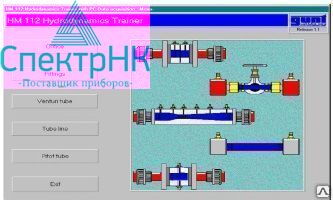

[7] Программное обеспечение GUNT для сбора данных через USB под Windows

[8] Питание установки от сети с напряжением 230В и частотой 50 Гц.

[9] Доступен дополнительный набор измерительных объектов HM 110.01

Технические данные:

- Насос
- потребляемая мощность: 0,37 кВт
- макс. расход: 4,5 м3 / ч
- макс. напор: 28,5м
- накопительный бак: 55 л

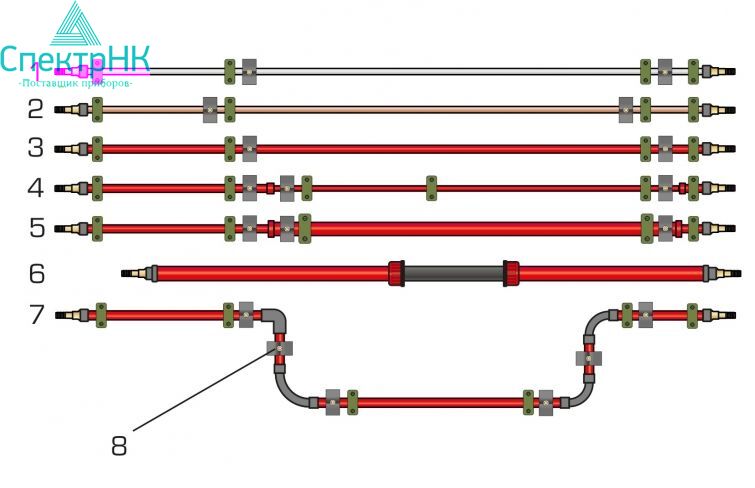

- Секция трубы для сменных измерительных объектов
- 32x1,8 мм, ПВХ
- 3 прямых участка трубы, длина: 1000 мм
- ½ ”, оцинкованная сталь
- 18x1 мм, Cu
- 20x1,5 мм, ПВХ
- Сечение трубы, ПВХ
- постепенное сужение, Ø: 20x1,5… 16x1,2 мм
- постепенное расширение, Ø: 20x1,5… 32x1,8 мм
- с углом трубы 90 ° / изгибом трубы, Ø: 20x1,5 мм
- трубчатые манометры: 2x2 трубки, 1x6 трубок

- Диапазон измерения
- перепад давления: 1x 0… 200 мбар
- давление:
- 6x 0… 390 мм.вод.ст.
- 4x 0… 600 мм.вод.ст.
- расход: 1х 0,2… 2,5м³ / ч
- температура: 1x 0… 60 ° C

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 2220x820x1980 мм
Вес: ок. 250кг

Требуется для работы:

ПК с Windows

Комплектность поставки:

1 установка
1 набор сменных измерительных элементов
1 комплект аксессуаров
1 CD с программным обеспечением GUNT + USB-кабель
1 комплект учебного материала
